4G DTU传输环境测试

1、以4G DTU F2816为例，测试它的数据传输环境。

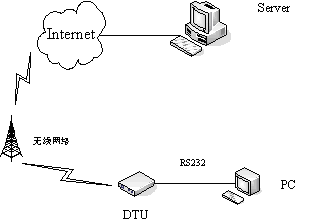

2、1.试验环境网络结构

由数据采集PC发送数据给Server的数据流程为：

PC串口数据  à IP MODEM串口 à IP MODEM TCP/IP协议栈对数据进行TCP/IP封装 à 发送到无线网络 à无线网络转发到INTERNET àINTERNET转发数据到Server 。

 Server发送数据到PC的流程是上面过程的逆向传输。

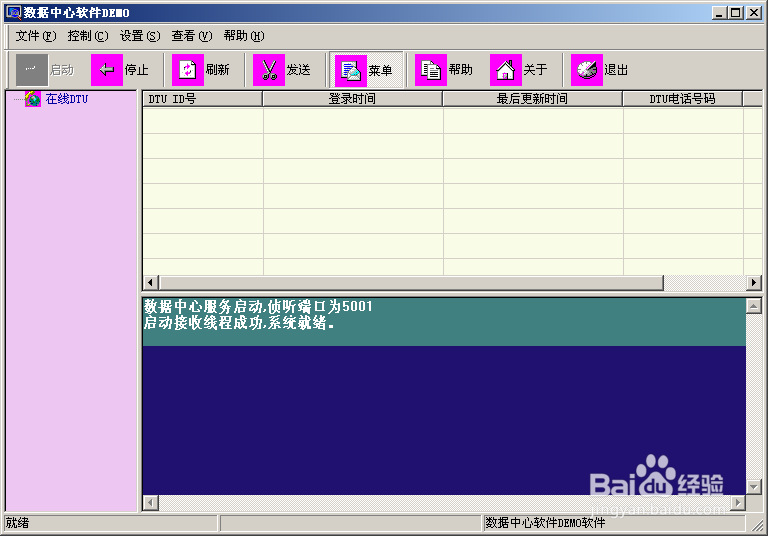

3、2.在Server上运行DEMO软件，在工具栏选择 “启动” ，此时数据服务中心DEMO程序监听在5001端口（根据需要可以配置成其他端口）

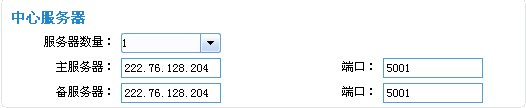

4、3.配置IP MODEM参数数据服务中心的IP地址为 222.76.128.204，端口为5001

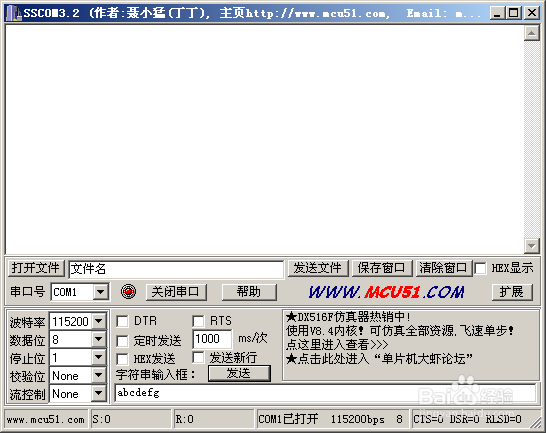

5、4.关闭IP MODEM配置工具，运行串口测试程序

6、5.确认IP MODEM中已经插入可用于数据通信的SIM卡，并重新上电IP MODEM使其正常工作。

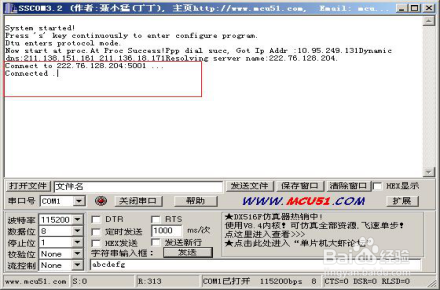

7、6.串口工具提示的信息表明IP MODEM与数据中心成功建立连接。

8、7.通过串口工具给Server发送数据，数据中心DEMO上显示接收到的数据，说明串口工具能够正确发送数据给数据中心。数据中心发送数据给串口工具。
