CAD中小雨滴的2种画法

1、圆（C）——圆心任意——半径为R35

2、偏移（O）——对象为Y中心线——距离为75

3、偏移线与X中心线交点为A

2、圆（C）——圆心为A点——半径为R1

2、偏移（O）——对象为圆R35——距离为1

3、圆（相切，相切，半径）——相切的圆分别为R1圆和R36圆——半径分别为R49和R81

注意：1、示例中R50圆为外切圆，所以这里我们画辅助圆的半径为50-1=49

          2、示例中R80圆为内切圆，所以这里我们画辅助圆的半径为80+1=81

4、偏移（0）——对象为R49圆和R81圆——距离为1

2、注意方向。R49圆向外，R81圆向内。分别再次画出R50圆和R80圆

3、裁剪

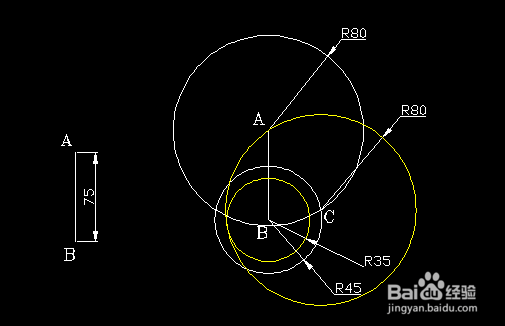

1、直线（L）——长度75——画垂直线AB

2、圆（C）——圆心为A点——半径为R80

3、圆（C）——圆心为B点——半径为R45/R35

4、圆R80和圆R45有两个交点

5、圆（C）——圆心为右侧交点C——半径为R80

注意：1、圆心为C的R80圆必过点A且与R35圆内

          2、切过A点且与R35圆内切所以辅助圆半径为80-35=45

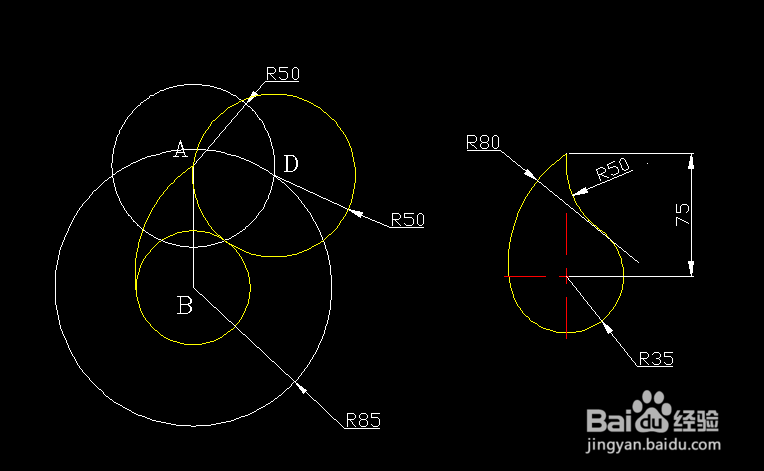

2、圆（C）——圆心分别为AB两点——半径分别为R50/R85

2、圆R50和圆R85有两个交点

3、圆（C）——圆心为右侧交点D——半径为R50

4、裁剪

注意：1、圆心为D的R50圆必过点A且与R35圆外切

         2、过A点且与R35圆外切所以辅助圆半径为50+35=85
