公路车变速器安装、调整教程

1、后变速器安装、调整

2、给后勾爪锁点上固态黄油，以便安装时更顺畅、避免锁点损伤。

3、确认后拨锁紧螺钉与后勾爪有相互止档，再用5mm内六角扳手锁住后变速器（5-7 N.m）

4、用2.5mm内六角扳手调整H螺钉，使得上导轮齿尖对准最小飞轮齿尖外侧

5、移动后变速器至最大飞轮、用2.5mm内六角扳手调整L螺钉，使得上导轮齿尖对准最大飞轮齿尖外侧

6、用2.5mm内六角扳手调整B张力螺钉，使上导轮与最大飞轮片齿尖之间的距离不可小于6mm。

1、前变速器安装、调整

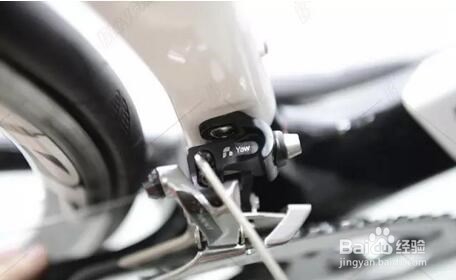

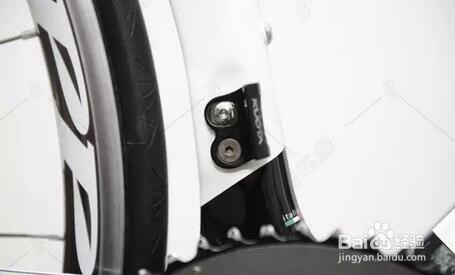

2、Red 2×10速与11速一样都是采用YAW技术、非平行位移，所以在调整“平行度”时相较旧版本的前拨不一样（加装防掉链装置时，因固定螺钉为Sram原厂特制的空心螺丝，不建议车友用相类似的实心螺丝替换。否则将无法安装防掉链装置）

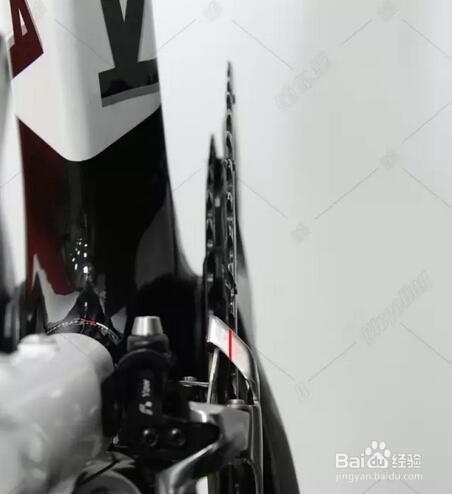

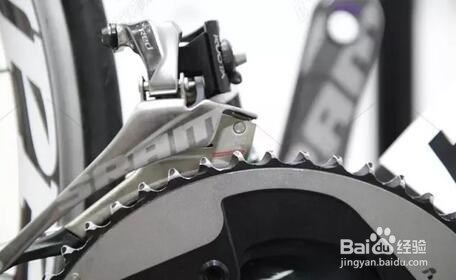

3、如图调整前拨的“高度”，使大盘最高齿尖与内导板的标示线对应齐平，牙盘最高齿尖与前变外导板底部的间距为1-2mm（若前拨经过出产第一次使用后，标示线则不可当做高度参考依据。需要调整H和L螺钉来恢复出厂设定）

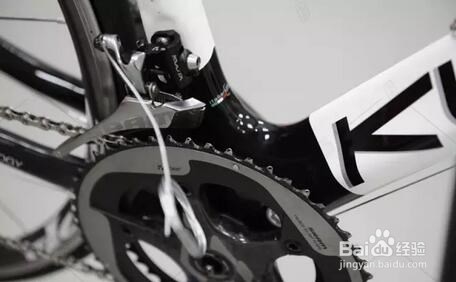

4、如图调整前拨的“平行度”，用2.5mm内六角扳手旋转L螺钉，顺时针旋转使前变导板向外推，反之逆时针旋转则向内缩。使前拨上、下方的标示线与齿尖成一直线。最后锁紧前变速（直装式5-7N.m、束环式4-5 N.m）

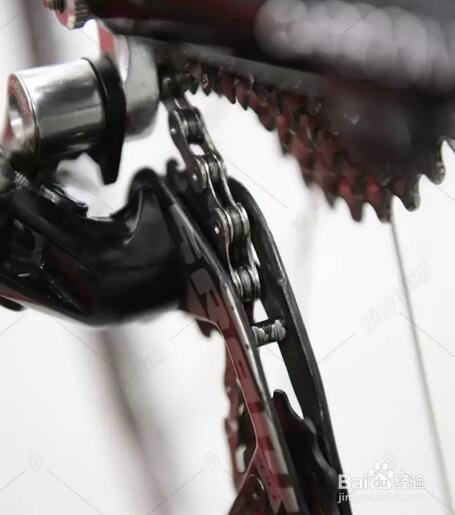

5、将链条装上变速器，注意链条在后拨导轮走线时要从上导轮走，不能越过中间销钉从下导轮走线。

6、移动后变直至最大飞轮片、前变移动至最小飞轮片。使用2.5mm内六角扳手持续逆时针旋转L螺钉，使链条与内导板的间距保持轻微的接触，当骑行时链条受力拉紧则摩擦声将会消失。

7、移动后变直至最小飞轮片、前变移动至最大飞轮片。使用2.5mm内六角扳手持续顺时针旋转H螺钉，使链条与前变外导板的间距保持在1mm，最后通过微调螺钉来调整至最佳线性
