DXP角度测量精度修改的一种方法

1、首先，为了展示默认的精度测量标注性能。

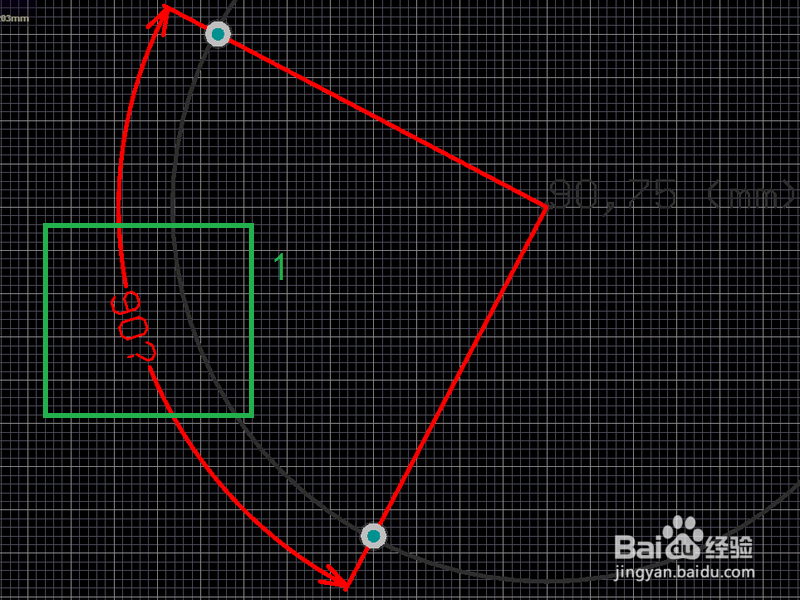

我先进行了一个角度测量，此时标注的就是测量值（绿框1）；

此时双击红色的标注值，就可以查看更多信息。

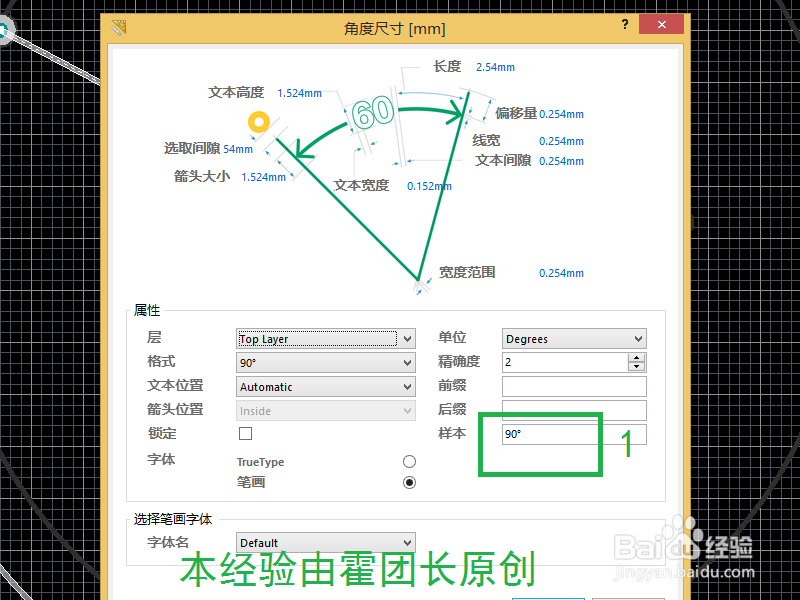

2、此时的角度测量属性窗中，可以查看到样本角度是90度（绿框1），精度只有2位，并且显示只能精确到度。

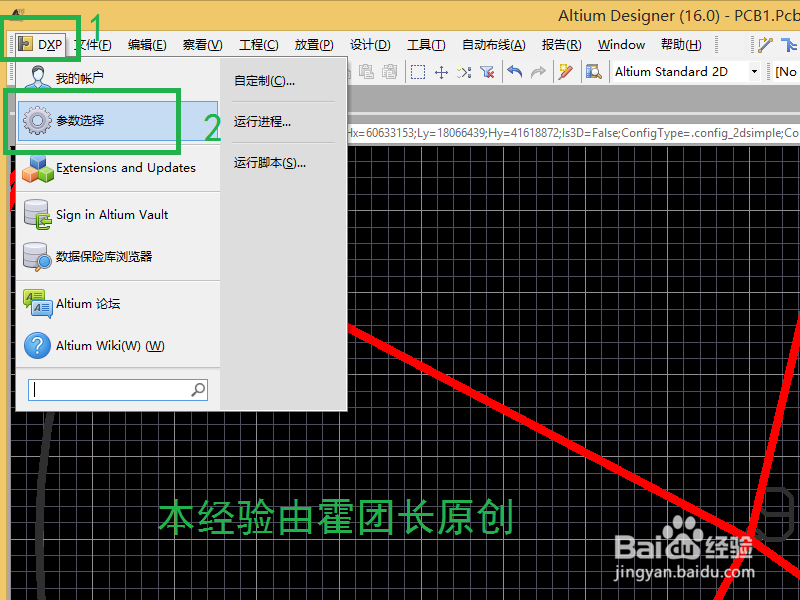

1、紧接上一步，点击左上角的DXP（绿框1）；

然后点击：参数参数选择（绿框2）；

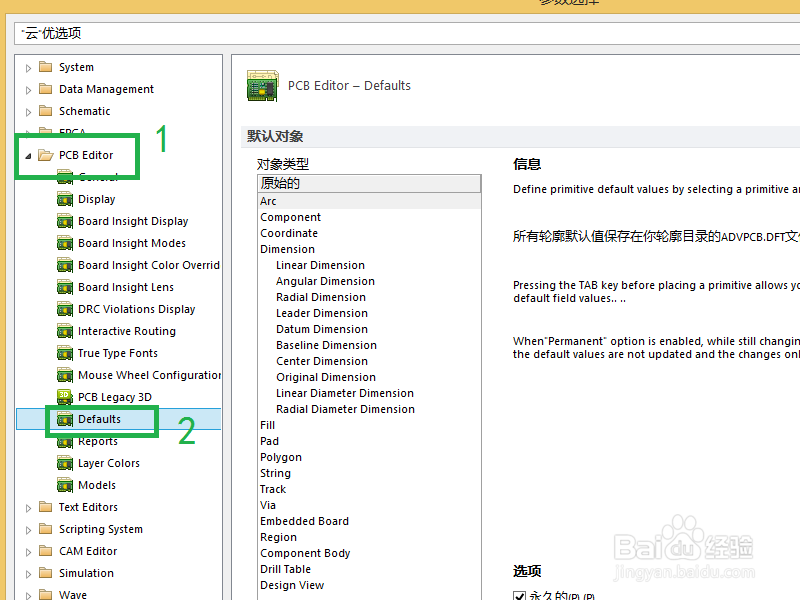

2、进一步，一次找到：

PCB Editor（绿框1）----------Defaults（绿框2）；

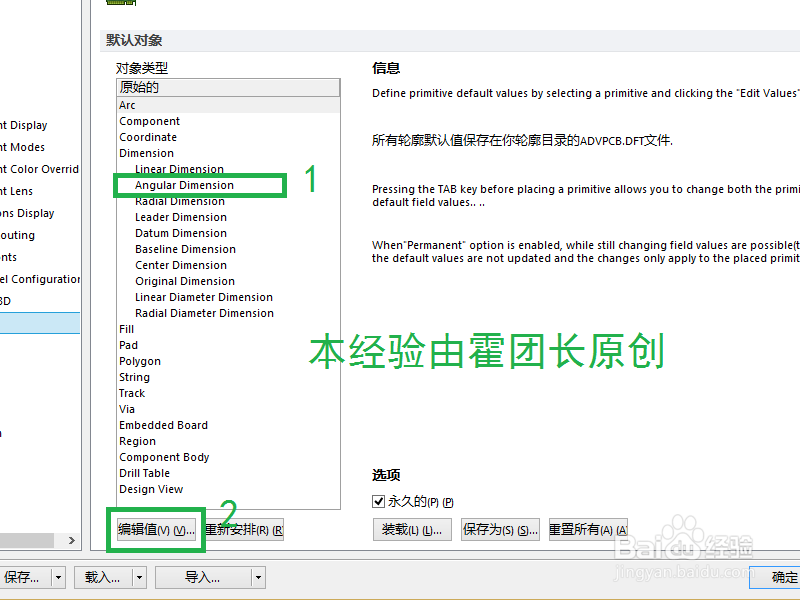

3、进一步，点击：Angular deminsion（绿框1）；

进一步，点击：编辑值（绿框2）；

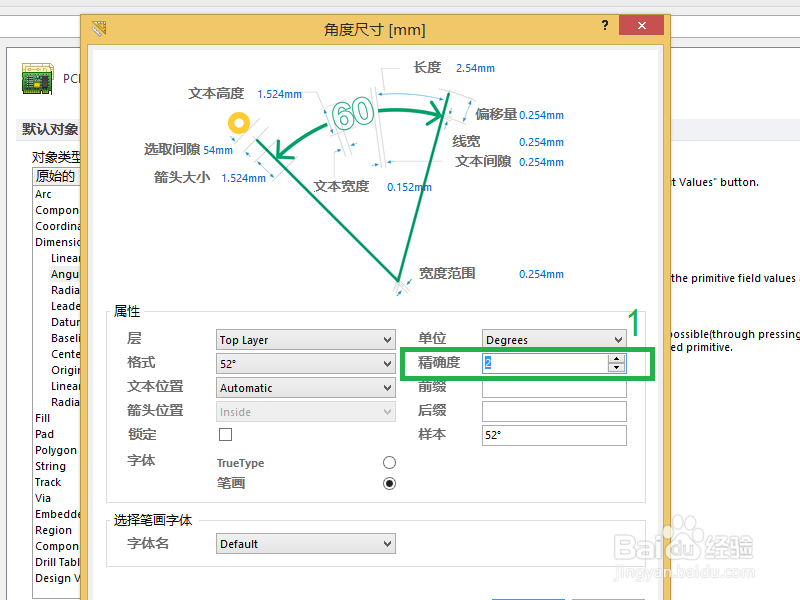

4、在新的弹窗中，将精度值从2（绿框1）变为4；

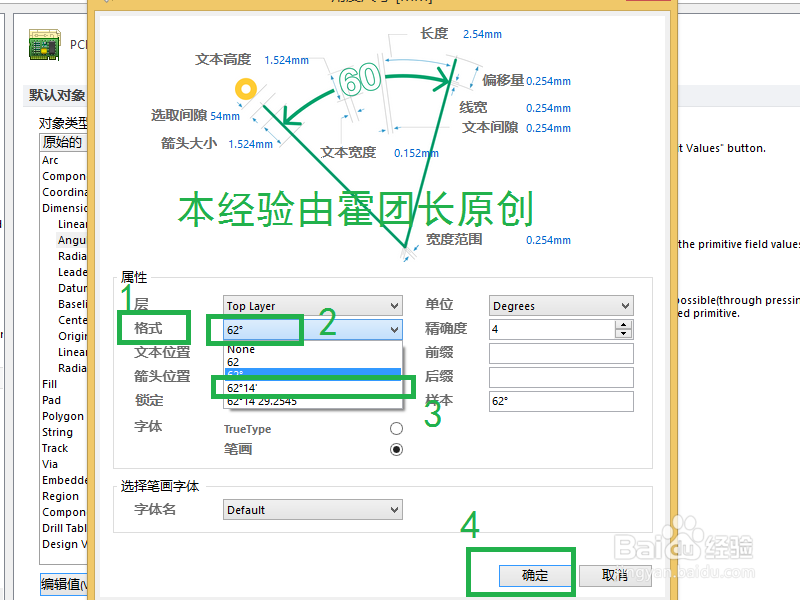

5、进一步，将显示格式（绿框1）从度（绿框2）精确到度和分的形式（绿框3）；

然后点击：确定（绿框4）；

1、再次对一个角度值进行了测量，并且得到了一个显示形式上发生改变的角度测量值（绿框1）；

2、进一步，双击该数值，显示整个测量结果的：角度尺寸窗口（绿框1）；

此时发现样本值显示了度和分的形式（绿框2），显然精度也进一步得到了提高。
