弗鲁克电动搅拌器FW30操作说明

1、适用于实验室多黏度体系的分散、搅拌等混合工艺。

1、FW30电动搅拌器，适用于实验室中、低黏度液体的搅拌和混合。该机设计精巧，具有数字显示功能。

设备内置风扇，具有良好的主动散热性能。两米长的电源线适用于大多数场合的应用，无须使用延长线。

1、下图是产品外形及装配示意图，可按该图装配关系把各零部件及主机装配完成。

1.底板  2.四叶片螺旋搅拌桨  3.钻夹头  4.电动主机  5.横杆  6.立柱  7. 防滑垫   8.螺母    9.夹具

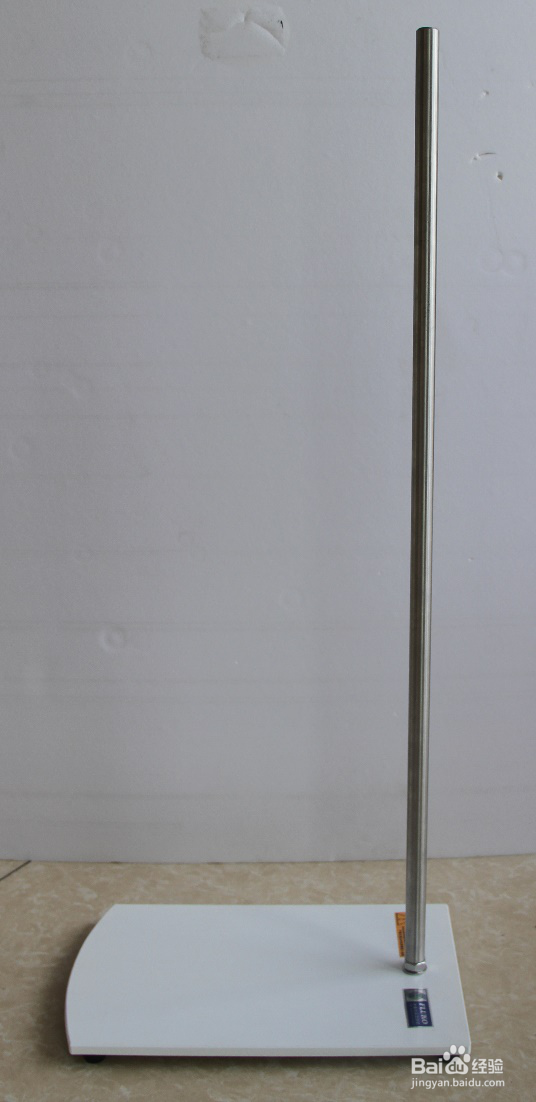

1、将螺母（8）旋在立柱（6）的螺纹端，组成立柱组件，将立柱组件螺纹端顺时针旋入底板（1）螺纹孔上，并旋紧紧固螺母（8）。

2、横杆（5）与电动主机（4）螺纹连接，直接用扳手紧固，组成电机组件。

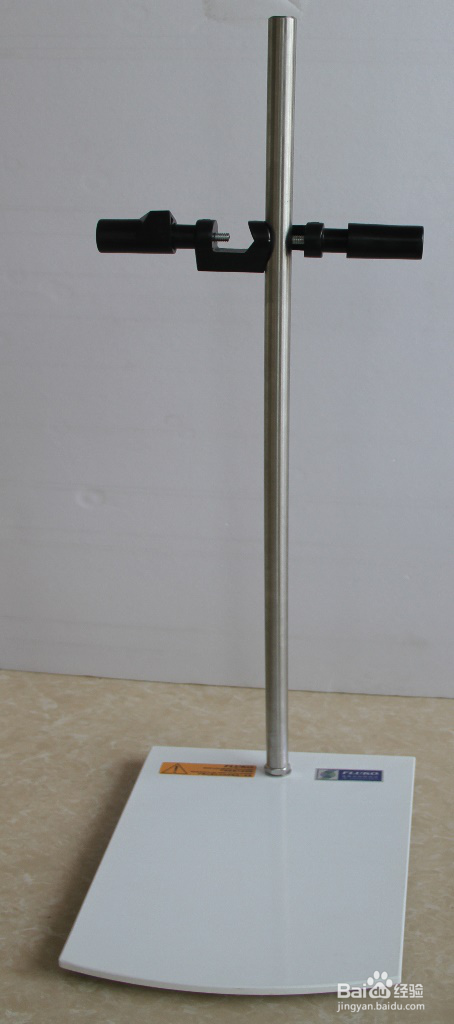

3、旋开夹具（9）一端卡槽把手与立柱（6）在合理高度锁紧，将电机组件横杆套入夹具（9）另一端卡槽中并旋紧，将搅拌桨固定好。

4、用左手固定钻夹头上端，右手用钥匙顺时针松开钻夹头（3）将四叶片螺旋搅拌桨（2）插入，装配完成后逆时针拧紧钻夹头（3）将四叶片螺旋搅拌桨（2）锁紧（见产品外形及装配示意图）。将防滑垫（7）放置于底板（1）上。

1、  使用前请务必熟读产品说明书

2.  检查被处理物料中是否有异物（如铁屑、纤维等）

3.  检查设备各部件是否完好

4.  设备就位，确保工作头部分浸没于物料中

5.  按照说明书中的要求连接电源

6.  连接机封冲洗液或冲洗系统（如需）

7.  按照说明书中的要求进行设备设置并启动

8.  停机及清理设备

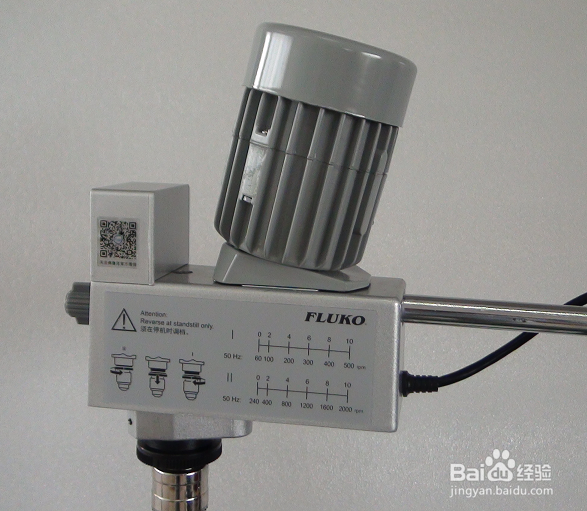

1、转速调节：转动调速旋钮通过摩擦轮驱动系统实现无级模拟调速，调速精度1-3rpm。

2、档位调节：更换档位时，必须在停机状态时操作。

I档为低速  60～500rpm

II档为高速 240～2000rpm

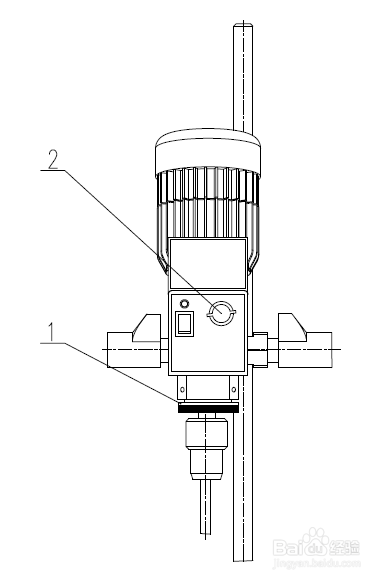

档位调换：II档换I档时，逆时针转动塑胶轴套至停止位，向下拉动5.5mm，然后顺时针转动至听到轴承套内钢珠复位的响声；同法向上推动5.5mm，可实现I档换II档。（见下图）

3、��塑胶轴套，2是调速旋钮。

1． 使用时可根据物料的粘度，调节不同的转速。一般高粘度需要强扭矩时采用I低档位，低黏度需要低扭矩时，采用II高档位。

2． 工作完毕后旋转调速旋钮使搅拌机处于停止状态，切断电源后再拔出电源插头。

3． 安装及更换搅拌桨，必须停机且待电机主轴停止运转后操作。电机轴是中空的，搅拌轴可插入任意深度，方便调节搅拌桨高度。
