自定义填充图案文件-revit
1、此文件必须使用 PAT 扩展名保存。在安装中，安装了较多的示例 PAT 文件，可用于创建自定义填充图案。 示例 PAT 文件位于此处：
%ProgramFiles%\Autodesk\Autodesk Revit 2018\Data
revit.pat
revit metric.pat
%ProgramFiles%\Autodesk\Autodesk Revit 2018\ACADInterop
acdb.pat
acdbiso.pat
2、填充图案的格式PAT
首先设置单位“;%UNITS=[value]”
3、设置页眉，类型说明
*pattern-name,[optional description]
;%TYPE=MODEL
4、最后添加对图案描述的点数据
angle,x-origin, y-origin, shift, spacing
1、完成的填充图案包含多个八角形，各八角形点；八角形和四边形

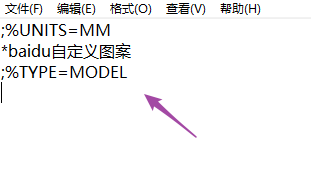

2、打开一个文本编辑器（例如记事本）开始创建填充图案文件。
在第一行，输入单位：;%UNITS=MM
下一行按以下格式输入页眉：*Concrete Paver。
在下一行中，输入类型声明：;%TYPE=MODEL。
3、使用下列值创建第一个填充图案描述：
角度: 0
此值是笔线绘制的角度。例如，0 度角表示线是水平直线；90 度角表示线是垂直直线。
原点: 0, 0
这两个值是 x 原点和 y 原点，用于指明起始点。
位移: 5.656, 5.656
这两个值用于确定 x 轴位移和 y 轴位移（也就是指任何移动的起点与下一移动的起点之间的 x 轴距离和 y 轴距离）。
落笔: 3.3125
抬笔: -8
落笔和抬笔分别用于指明落笔和抬笔的长度。负数表示笔抬起。
完成的第一个填充图案描述：
0, 0, 0, 5.656, 5.656, 3.3125, -8
4、使用下列值创建第二个填充图案描述：
角度: 0
原点: 0, 3.3125
位移: 5.656, 5.656
落笔: 3.3125
抬笔: -8
5、使用下列值创建第三个填充图案描述：
角度: 90
原点: 0, 0
位移: 5.656, 5.656
落笔: 3.3125
抬笔: -8
6、使用下列值创建第四个填充图案描述：
角度: 90
原点: 3.3125, 0
位移: 5.656, 5.656
落笔: 3.3125
抬笔: -8
7、使用下列值创建第五个填充图案描述：
角度: 45
原点: 3.3125, 3.3125
位移: 8, 8
落笔: 3.3125
抬笔: -4.6875
8、使用下列值创建第六个填充图案描述：
角度: -45
原点: 3.3125, 0
位移: 8, 8
落笔: 3.3125
抬笔: -4.6875
9、保存文本文件。将文本文件的扩展名由 .txt 更改为 .pat，使其可用于创建填充图案。
