UG如何使用检查区域命令

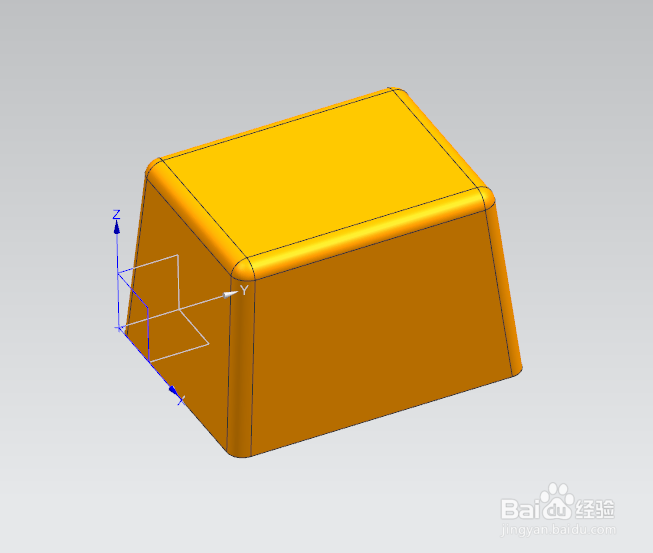

1、首先打开UG,绘制需要检查区域的实体;

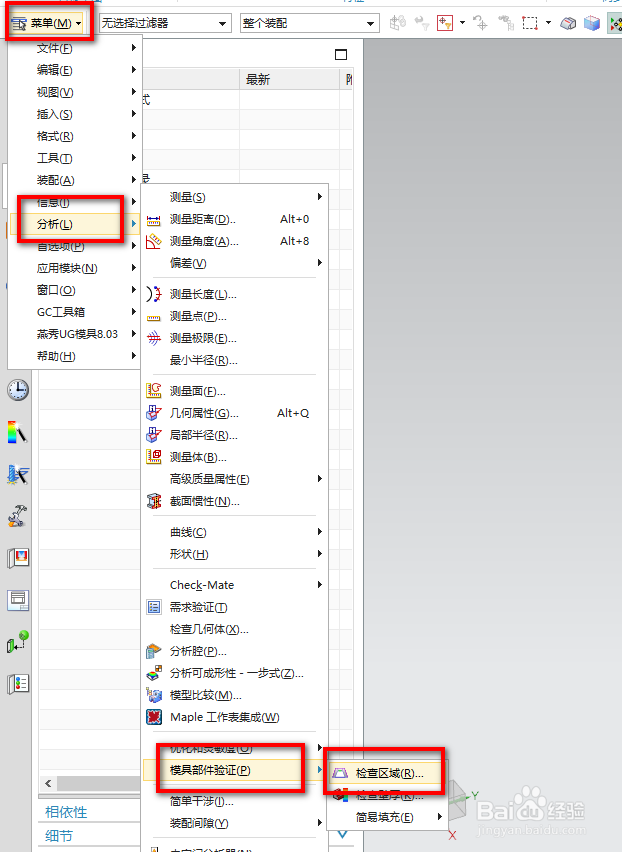

2、点击菜单→分析→模具部件验证→检查区域;

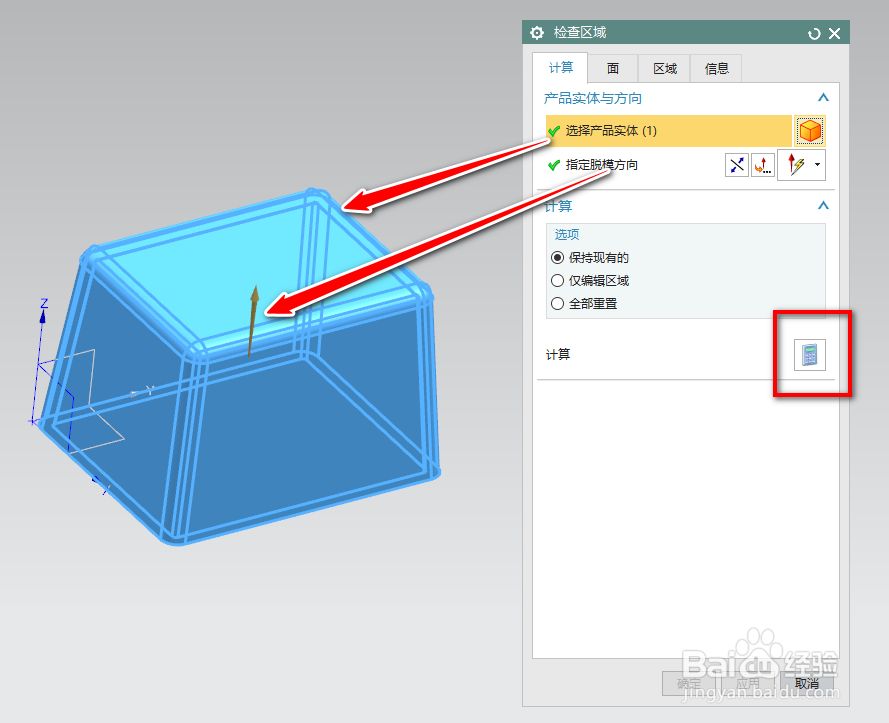

3、在弹出的窗体上,先选择实体和脱模方向,然后点击计算按钮;

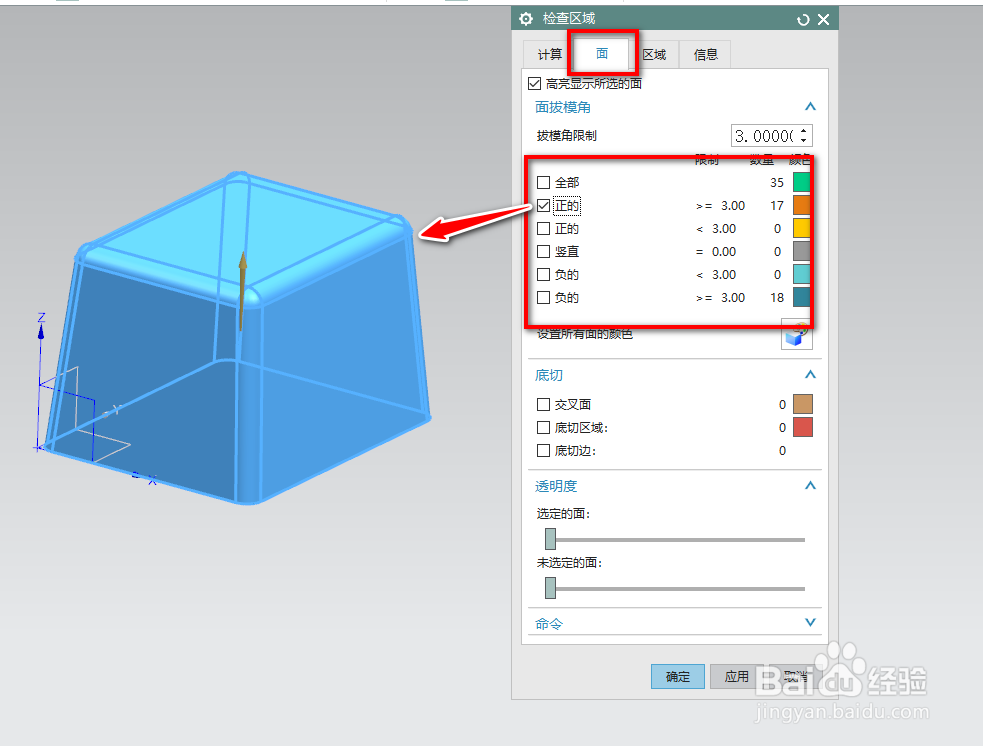

4、在面选项卡上,可以设置查看限定拔模角度下,正、负、竖直等面的位置,勾选相应的面,就能显示出来;

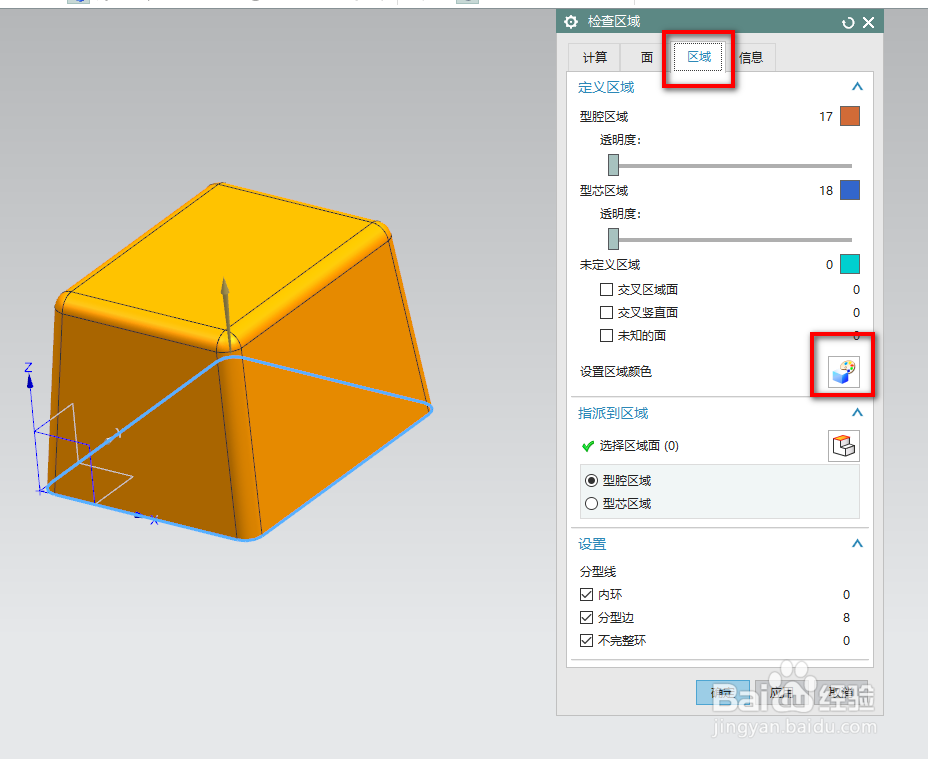

5、在区域选项卡上,可以设置型腔和模芯区域,可以指定颜色,也可以手动指定未知区域属于型芯或型腔;

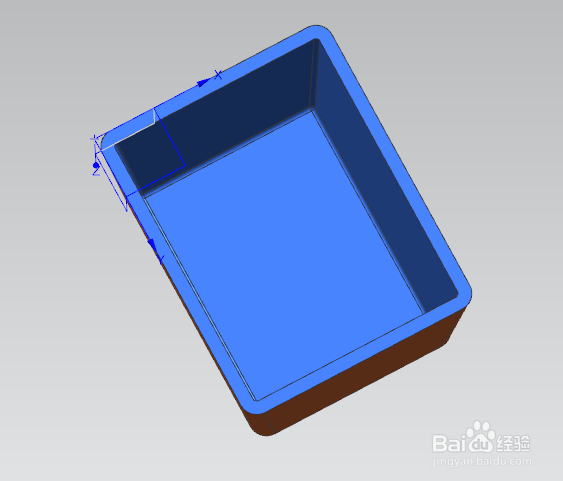

6、设置好型芯和型腔区域的效果如下图所示。
