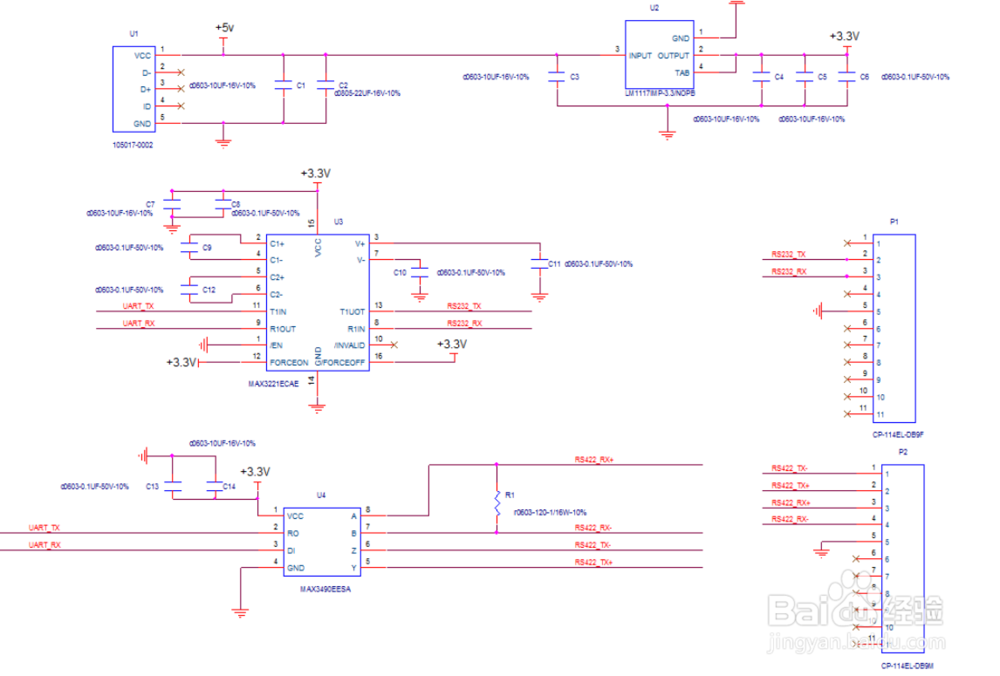

ORCAD原理图如何转换为AD原理图
1、第一步,打开AD软件,执行“File-Import Wizard”,选择“Orcad and PADS Designs and Libraries Files”选项,选择16.2版本的Oracd原理图,一步一步按照向导进行转换;

2、第二步,执行转换后,在弹出的窗口中,选择转换参数设置;
1)Convert Orcad Component Rectangles to Altium Designer Rectangles,将Orcad组件矩形转换为Altium Designer矩形,
2)Auto-Positon Parameters,自动位置参数
3)Disable“Mark Manual Parameters”,失能标志参数
4)Strip Orcad Title Blocks,去除Orcad标题块
5)Enable Schematic Title Blocks—“Standard”,使能原理图标题块
6) Import Orcad Junctions—“All”,导入Orcad节点
以上选项一般都要选上;

3、第三步,点击下一步,弹出输出文件路径及预览工程文件,点击“Next”直到转换完成;

4、第四步,转换成功的AD版本原理图可能存在不可预知错误,仅供参考;不能直接使用,一定要对阻容型号和封装核对一遍;
1、1.打开AD软件,执行“File-Import Wizard”,选择“Orcad and PADS Designs and Libraries Files”选项,转换16.2版本的Oracd原理图;
2.执行转换后,在弹出的窗口中,转换参数设置全部勾选;
3.出输出文件路径及预览工程文件,点击“Next”直到转换完成;
4.换成功的AD版本原理图可能存在不可预知错误,仅供参考
