PROFIBUS DP - RS232/RS422/RS485网关

1、 硬件配置

XPS-E 可以通过以下步骤进行配置：

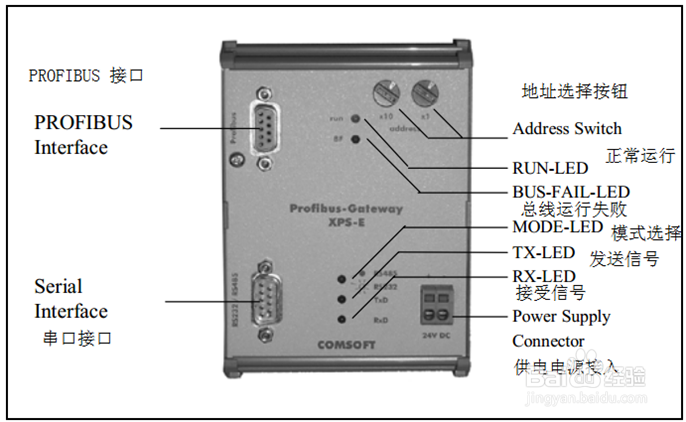

1. 在 PFOFIBUS 接口端，连接一个标准 PROFIBUS DB-9 接口，在串口接口端连接串口终端设备。

2. 检查你的 PROFIBUS 网络，将 XPS-E 上的 Address switch 旋转到一个还未分配的设备地址。

3. 在 Power Supply Connector 处接入电源线，当硬件配置完成后，XPS-E 状态指示灯 RUN LED变成红色。

2、如果您拥有 PROFIBUS-DP 网络的配置工具，您可以检测 XPS-E 网关是否连接上。为此，您需要将 XPS-E 网关的 GSD 文件导入到您的配置工具中。

   在导入 GSD 文件后， DP 主站必须进行相关配置。如果配置成功，XPS-E 状态指示灯 RUN LED会变成绿色。如果您没有 PROFIBUS DP 相关的配置工具，或者您想改变 GSD 文件里的User_Prm_Data 用户参数配置数据，

3、XPS-E 参数数据由7个DP从站标准配置字节和16个设备信息配置字节组成。如果您使用诊断数据，还会产生8个诊断信息字节。

1. XPS-E 的初始化，须要向 XPS-E 发送一串 set_prm 命令报文。详细参数请见2.4节。

2. 发送 slave_diag 命令报文，进行检测参数化配置是否完成。

3. 使用 chk_cfg 命令配置 XPS-E 网关。在此之前，您可以发送 get_cfg 命令报文读取 XPS-E 的配置信息。

成功对 XPS-E 进行参数化配置后，状态指示灯 RUN LED 变成绿色，表示 XPS-E 已经准备好进行数据交换。
