AutoCAD如何应用注释比例标注

1、很多AutoCAD作图的用户，喜欢在已经设计好的图框中绘图并进行标注，图框大小是固定不变的，这样我们就需要将视图进行放大或缩小以匹配图框的大小，在标注的时候，由于比例的变化，就需要设置标注的线性比例，比较麻烦。而且后续在图中测量的时候，由于比例不是1：1，测量值还需要按比例转换才能得到实物尺寸。

2、这时候，我们可以采取另外一种方式进行绘图，视图全部按照1：1绘制，图框进行整体放大或缩小以匹配视图，标注样式全部设置为注释性，标注时，选取当前图框匹配的注释比例，标注出来的尺寸既符合实物尺寸，又能匹配图框大小。

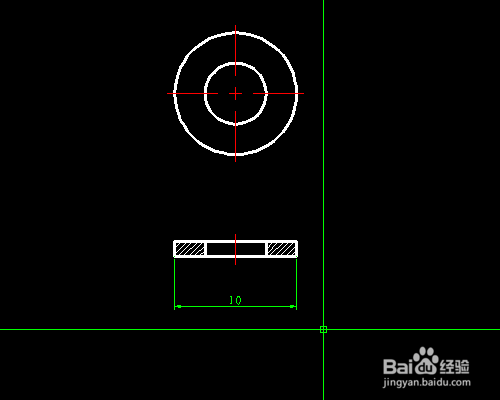

1、按照1：1绘制图纸。

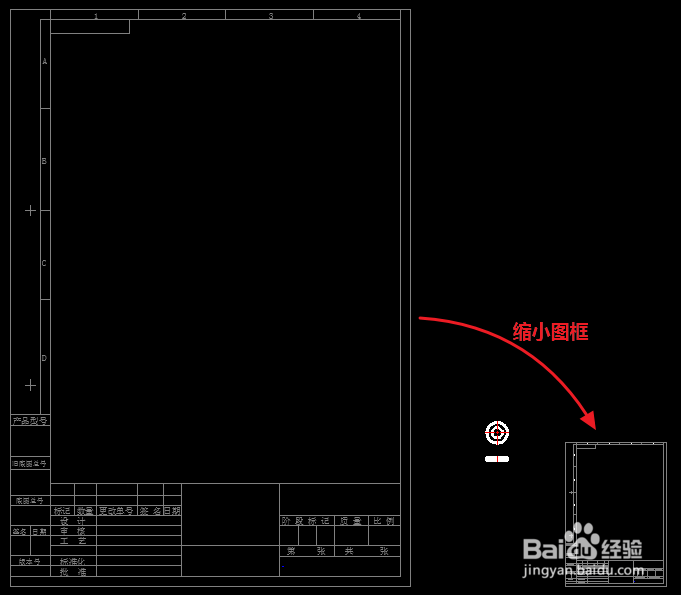

2、将图框缩小到与视图大小相匹配。

这里示例为缩小至原来的1/4.

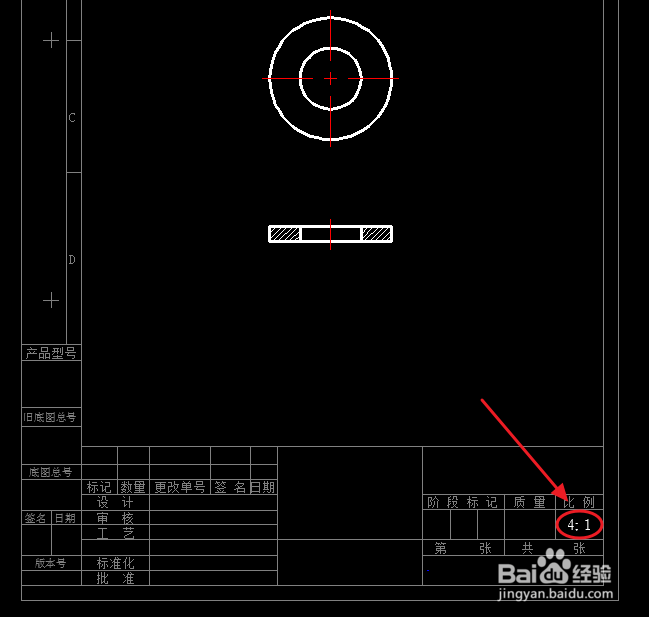

3、将视图移入缩小的图框中， 并在比例区填写相应的比例。

缩小至1/4，则比例为4：1（图框缩小即视图放大，图框放大即视图缩小）。

注意：比例文字注意调整大小。

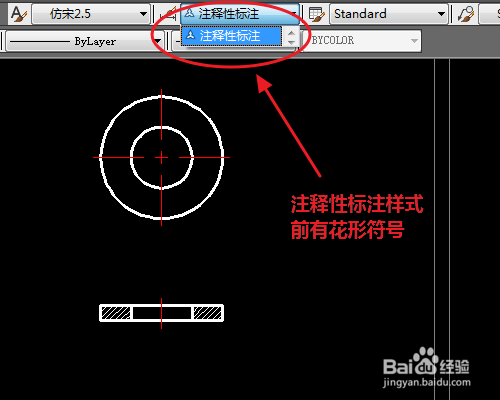

4、标注样式选择使用已设置好的“注释性标注”。

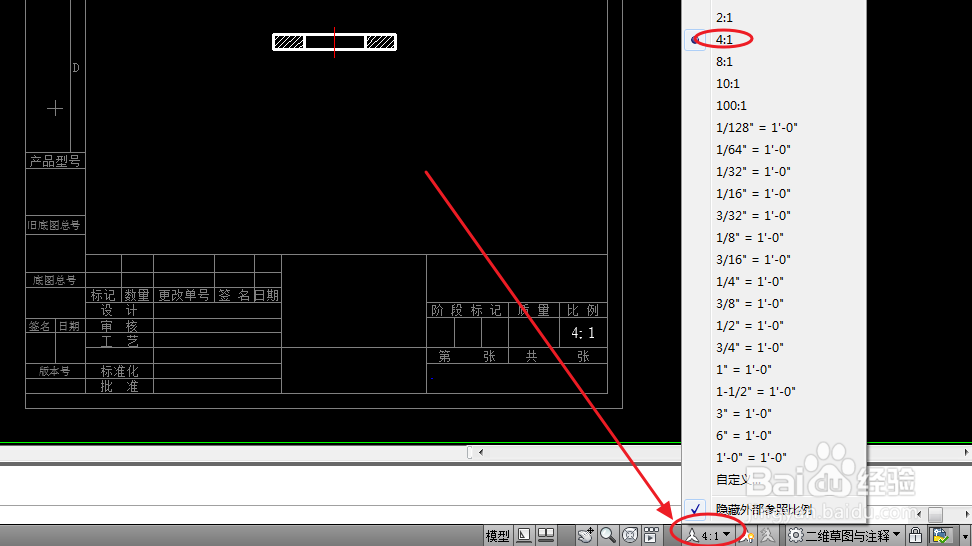

5、选择对应的注释比例。

6、标注需要的尺寸即可。

如图，注释性标注的尺寸大小适中，会根据注释比例自动调整与图框相匹配。
