UG建模如何旋转生成圆柱体？

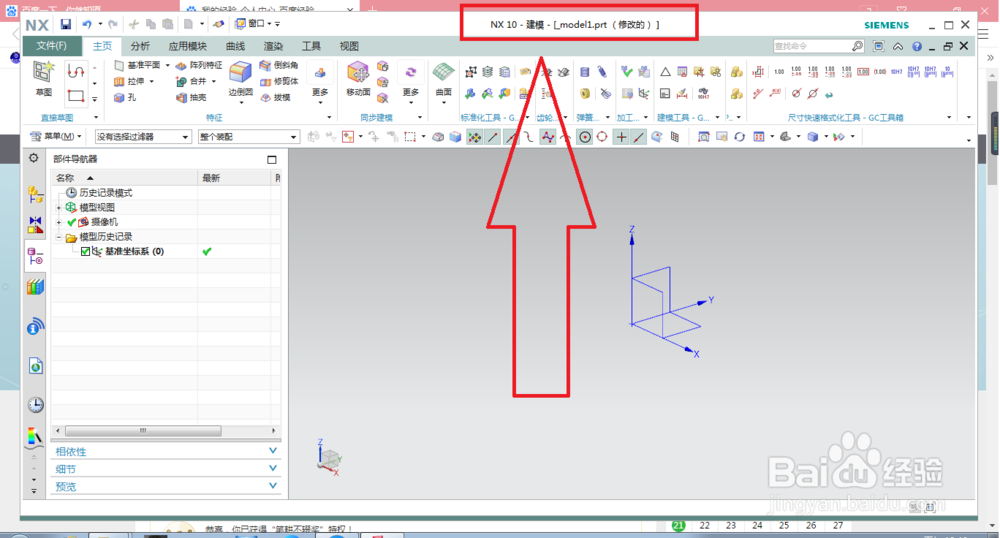

1、打开UG10.0，新建一个模型文件，进入到建模界面

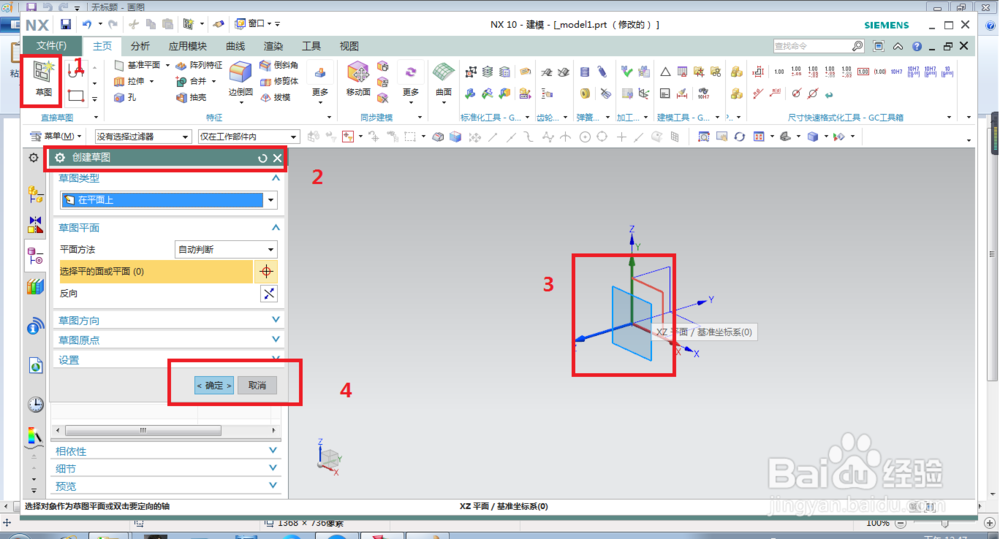

2、按下图指示创建草图。

1、点击“草图”快捷图标

2、自动弹出“创建草图”界面

3、选择平面为XZ平面

4、点击“确定”

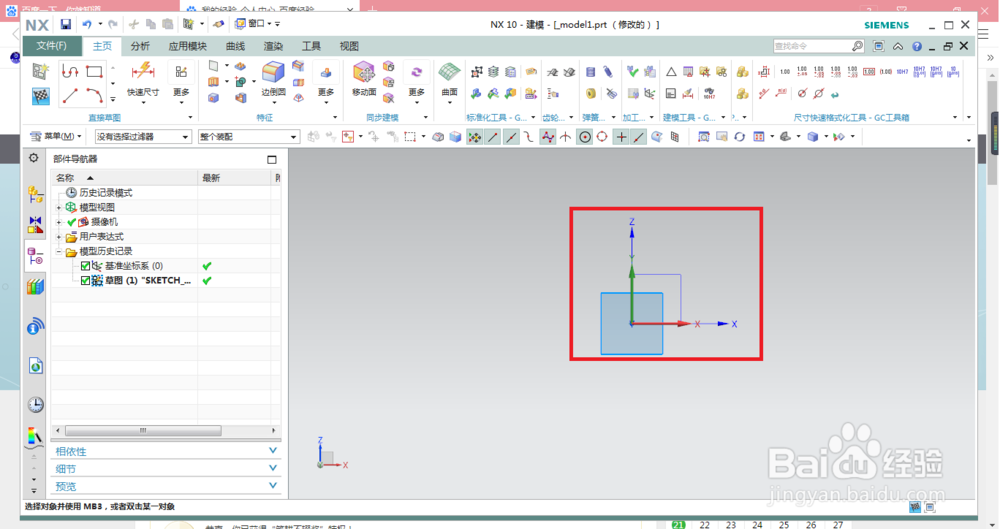

3、进入草图界面，可以看到下图中的平面为XZ面。

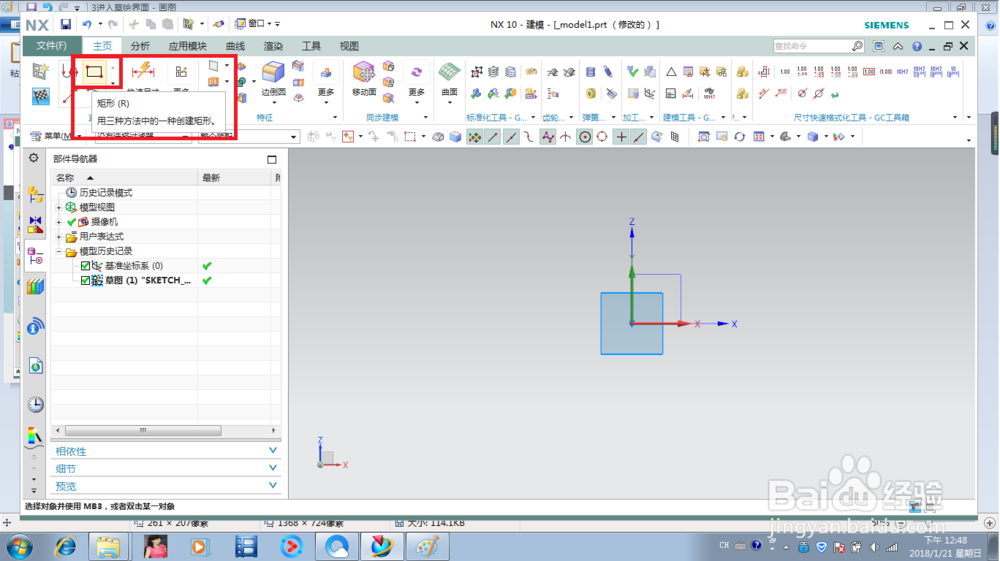

4、激活矩形命令。

矩形命令在草图工具栏中一眼就能看牢特施到。

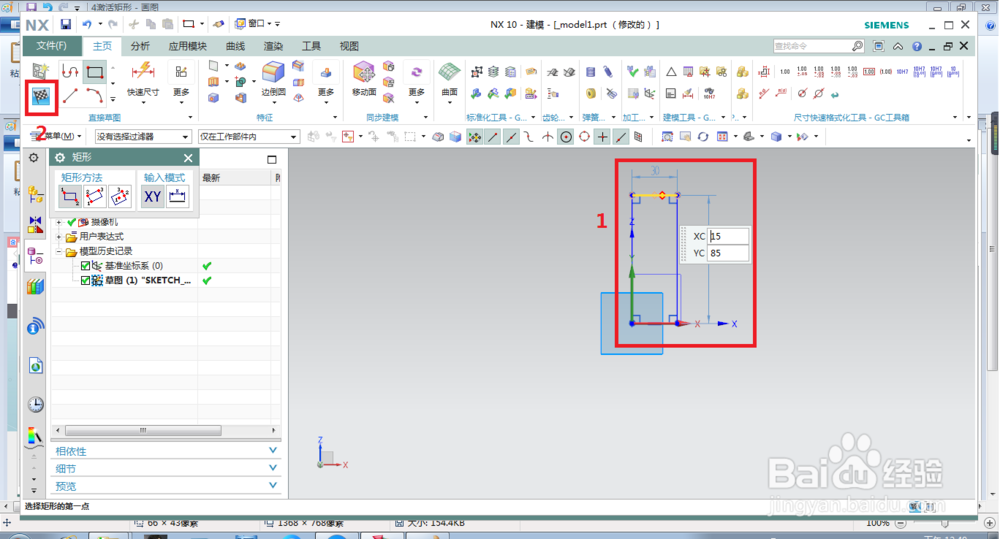

5、以坐标原点为起点画一个矩形，尺寸无所谓。

然后点击2号红色框选中的旗帜，完成草图绘制，退出草图模式，回到建模模式。

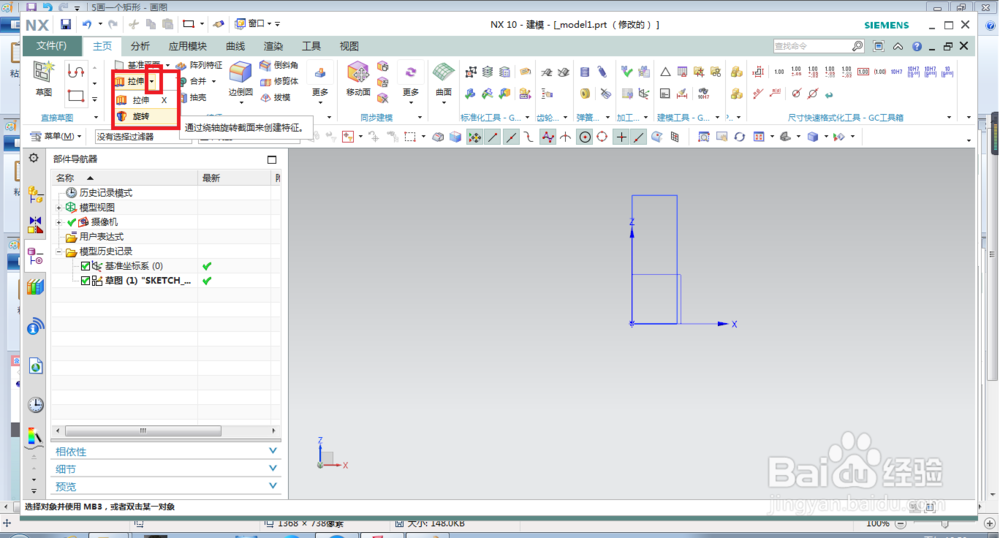

6、激活旋转命令。

这里说明一下，10.0版本的UG旋转和拉伸命令是重合的，需要用下拉菜单才能找到，具体如下图。

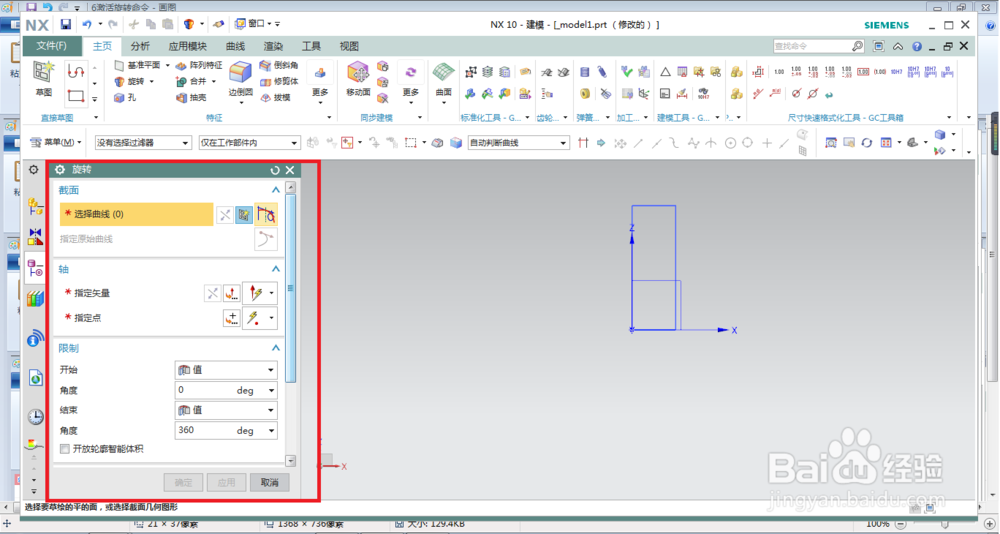

7、在弹出的旋转设置界面中可以看到一切都是灰暗的。

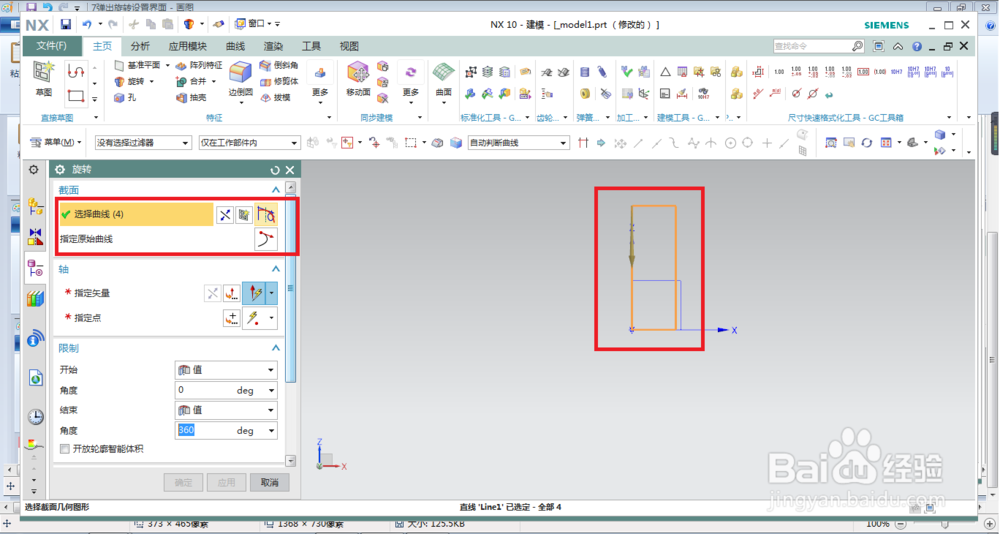

8、鼠标在旋转设置界面中点亮“段茄选择曲线”，然后点击刚草绘好的矩形。

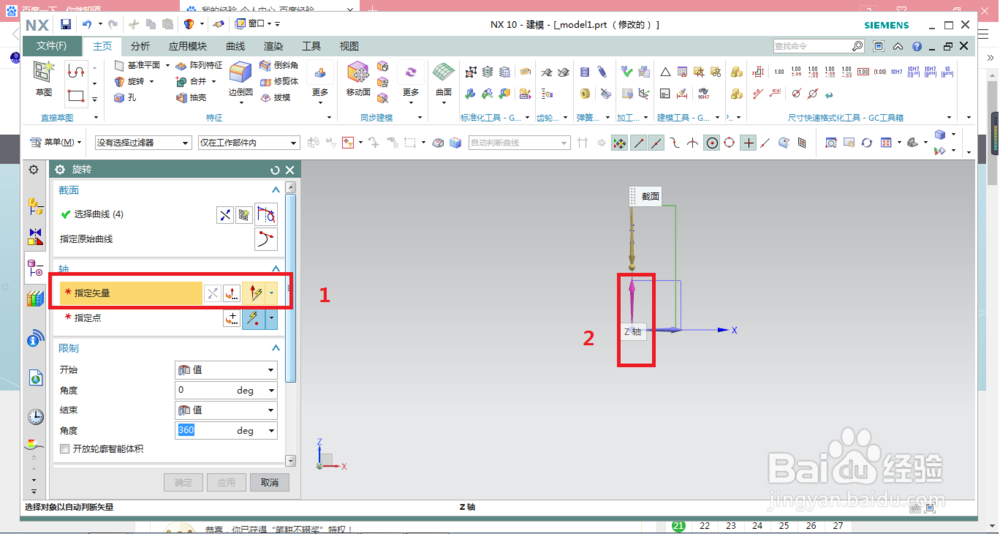

9、鼠标在旋转设置界面中点亮“指定矢量”，然后如下图2号红色框选所示，点击Z轴。

10、鼠标在旋转设置界面中点亮“指定点”，然后如下图2号红色框选所示，点击坐标原点。

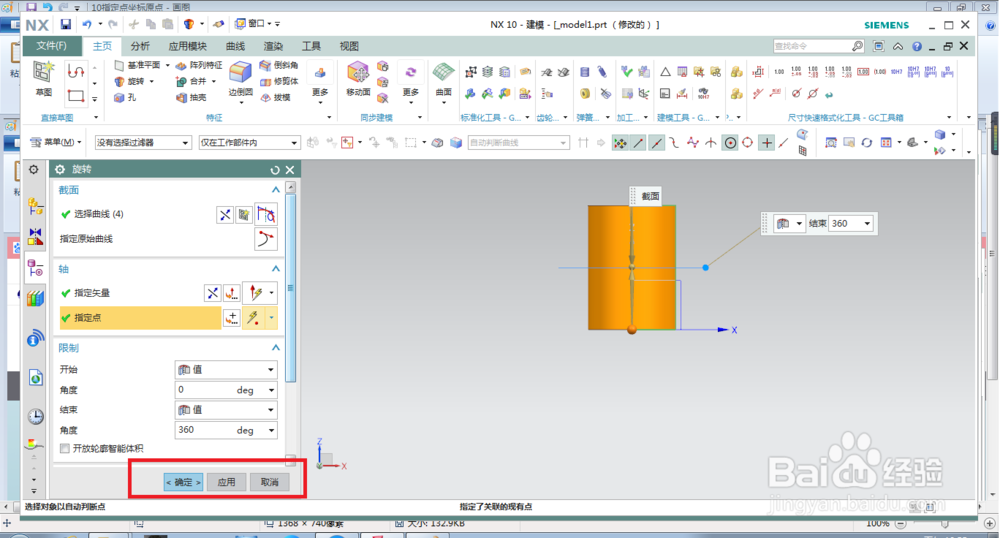

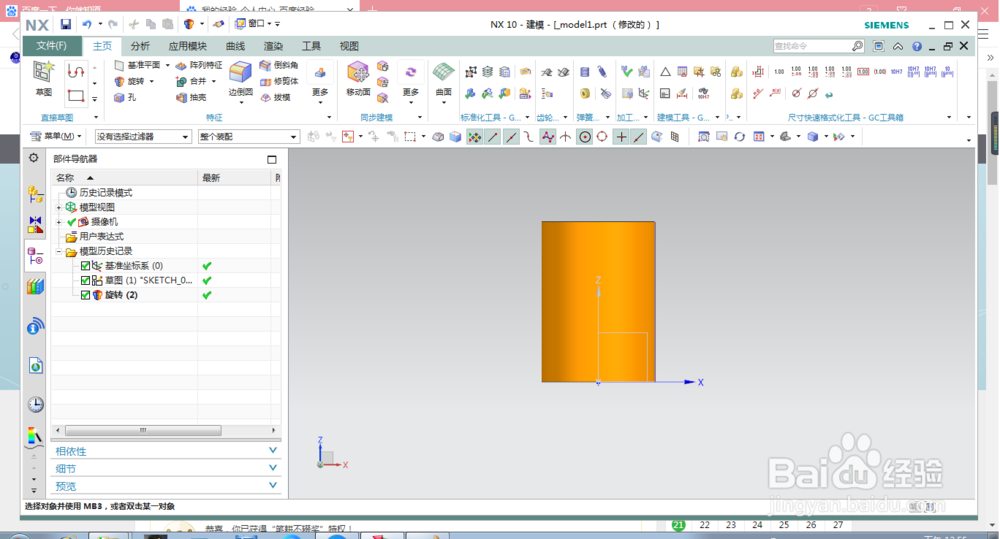

11、完成以上步骤之后，可以看到，圆柱体已经出现了，因为旋转角度是默认的360度。所以，“确定”也亮了，到了这一步，只要直接点击确定就可以了。

12、这是默认的视图方向，所以圆柱体看起来就是个矩形。

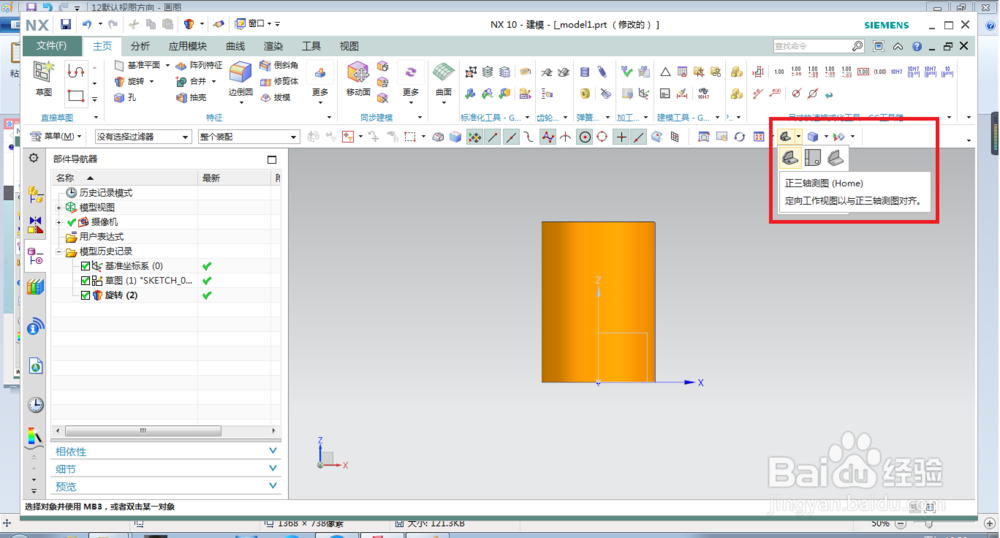

13、调整视图方向为正三轴测图。具体方法如下图所示。

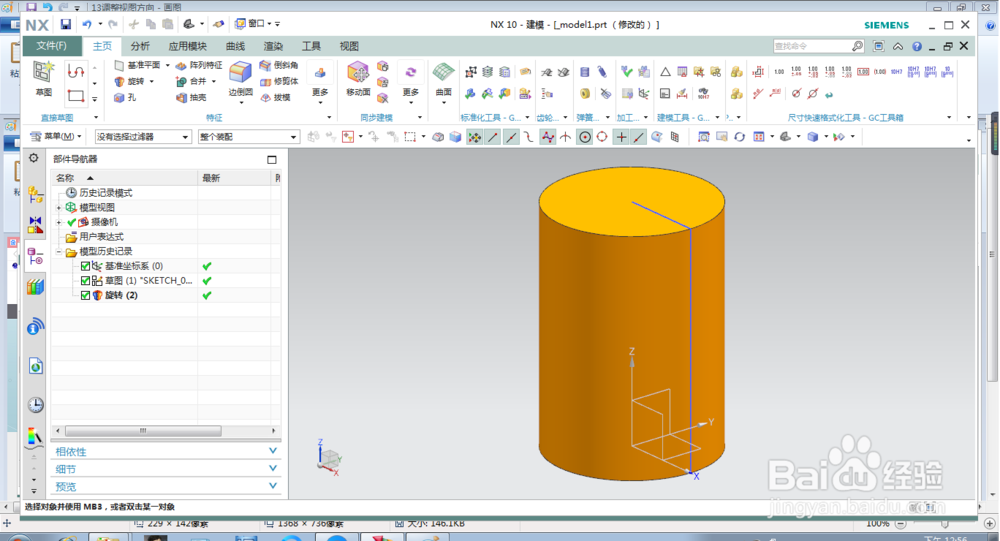

14、正三轴测图的视角看起来是不是更形象了呢？

中间的那条蓝色线蹲哄段，是草图，隐藏起来就看不到了，这就不讲解了，下次有机会再写篇经验讲一下。
