MCGS指示灯制作及数据绑定教学

1、打MCGS组态软件，新建工程创建新画面0。

2、界面中出现画面编辑区，和工具箱工具选项框。我们在工具箱中找到插入元件图标：如下图

3、找到后单机会出现元件选择栏，我们找到指示灯选项后单机，机会出现许多指示灯的图片我们选择需要用的指示灯样式双击。我们这里用绿色指示灯作位示范

1、双击后画面编辑区就会插入你选取指示灯。

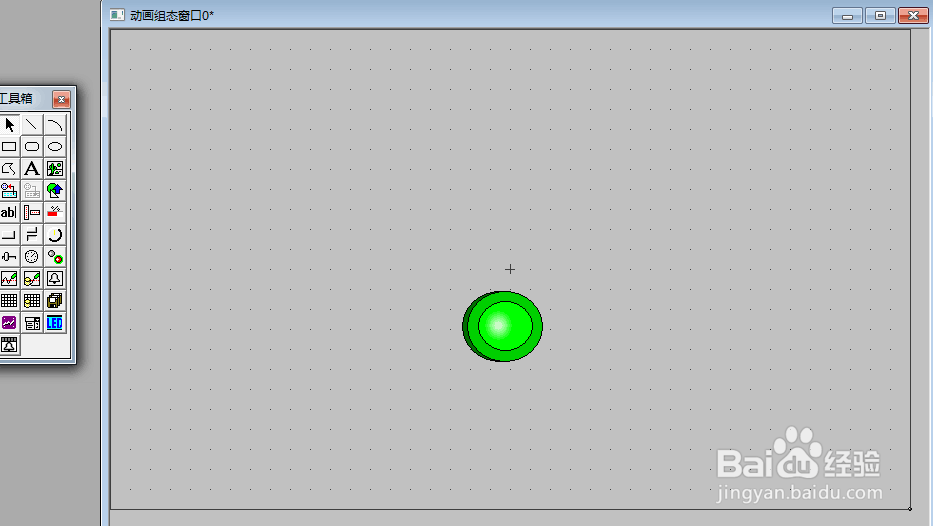

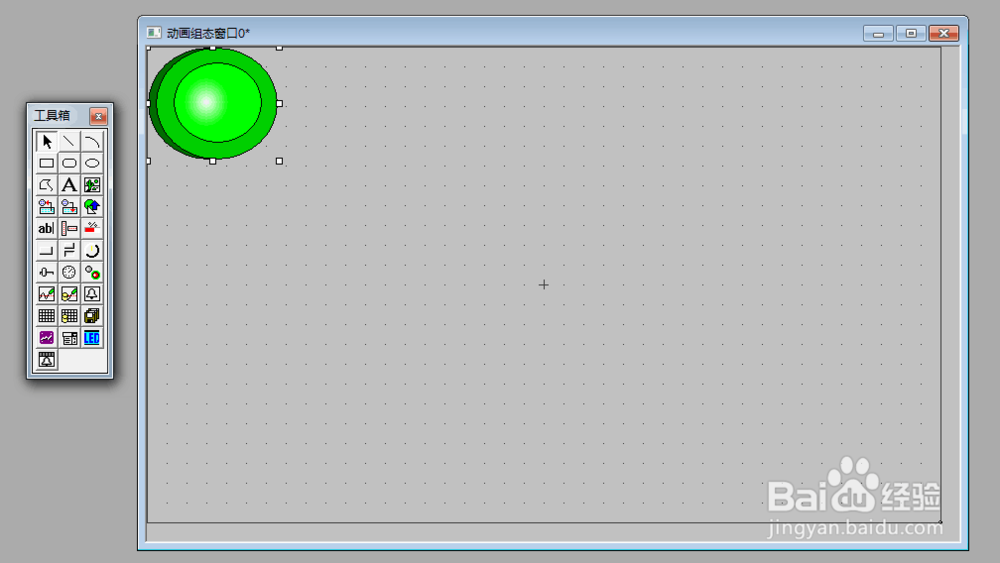

2、我们把该指示灯元件拉直中间，再按比例缩小到适合的大小如下图

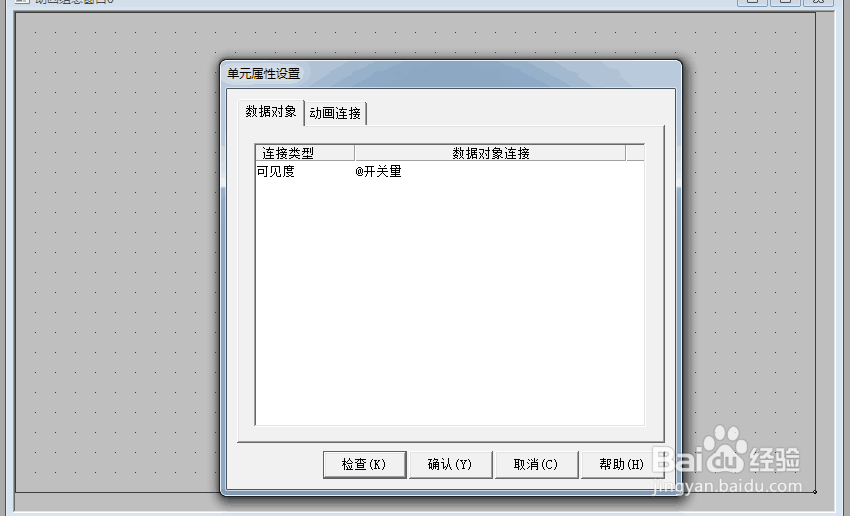

3、指示灯元件插入完成后我需要绑定数据，双击画面编辑区中的指示灯。就会出现该指示灯的单元属性设置画面。

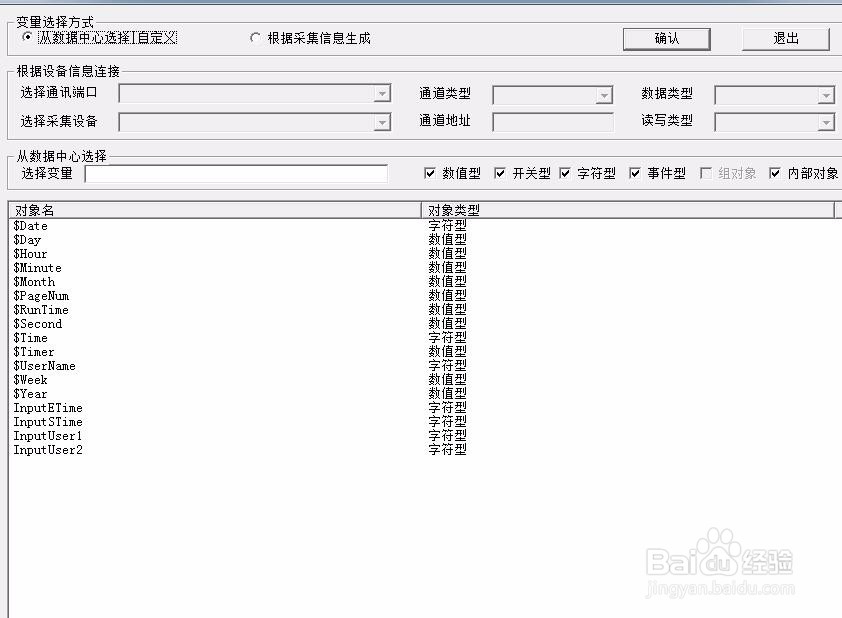

1、单机数据对象可见度后面的？按钮，就会跳出变量选择窗口。

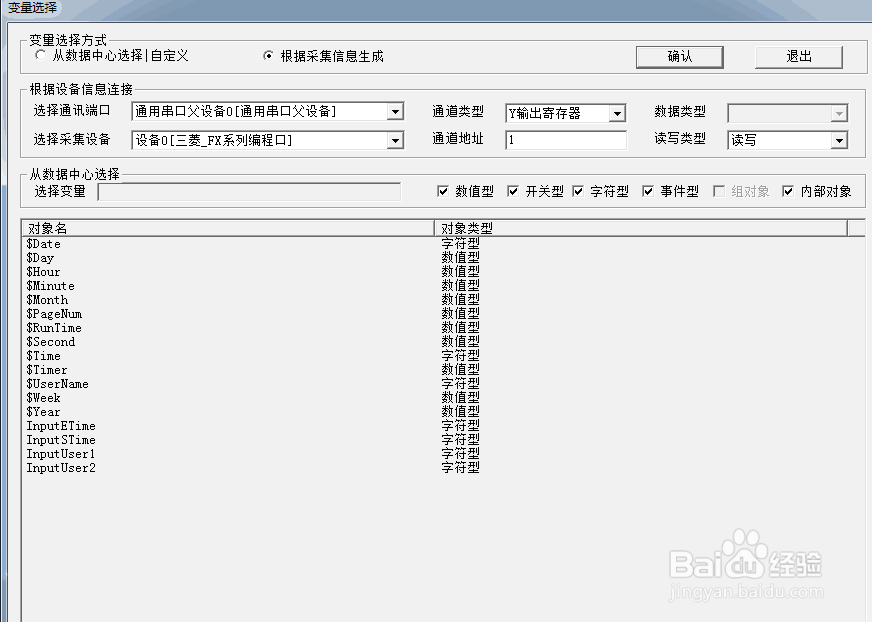

2、我们现在设置指示灯为Y1变量，点选根据采集信息生成——通道类型Y——通道地址1单机确定即可

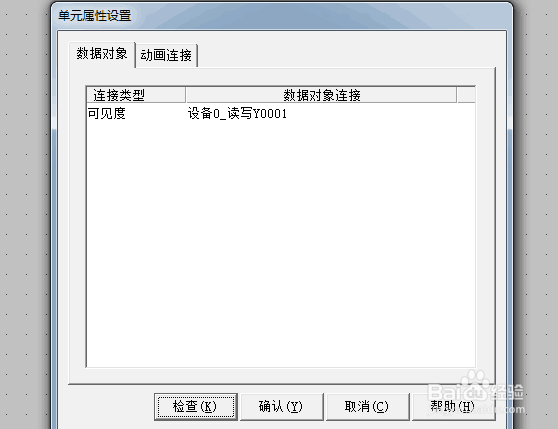

3、选择好后单元属性设置窗口就会出现可见度Y1。再单机确定就设置完成了。
