C4D创建托盘的方法

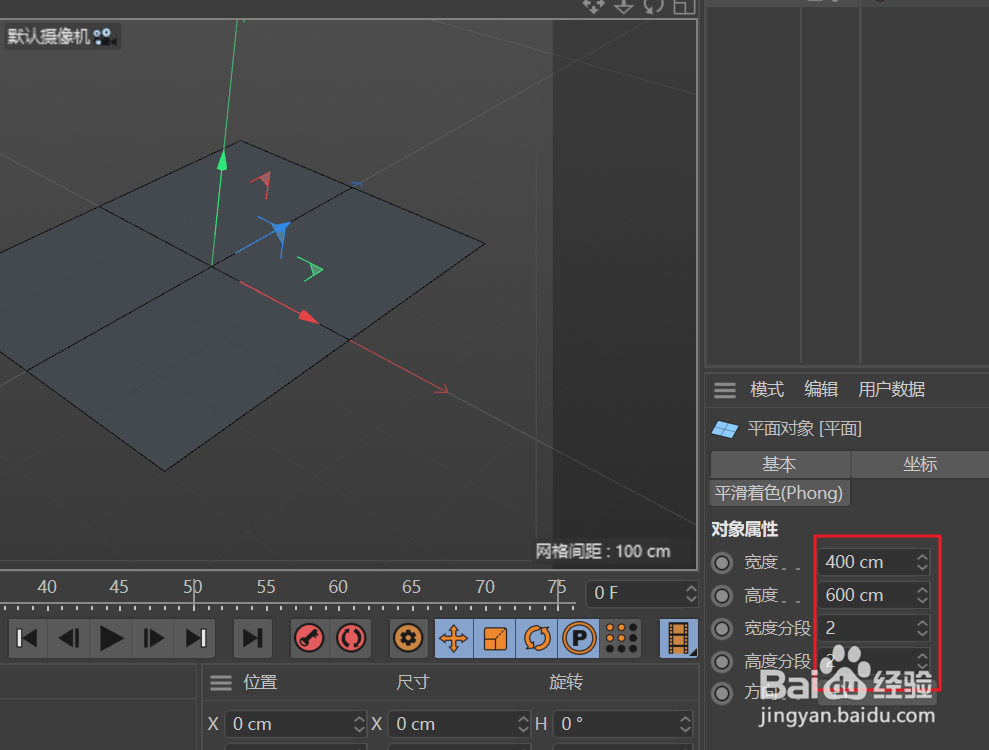

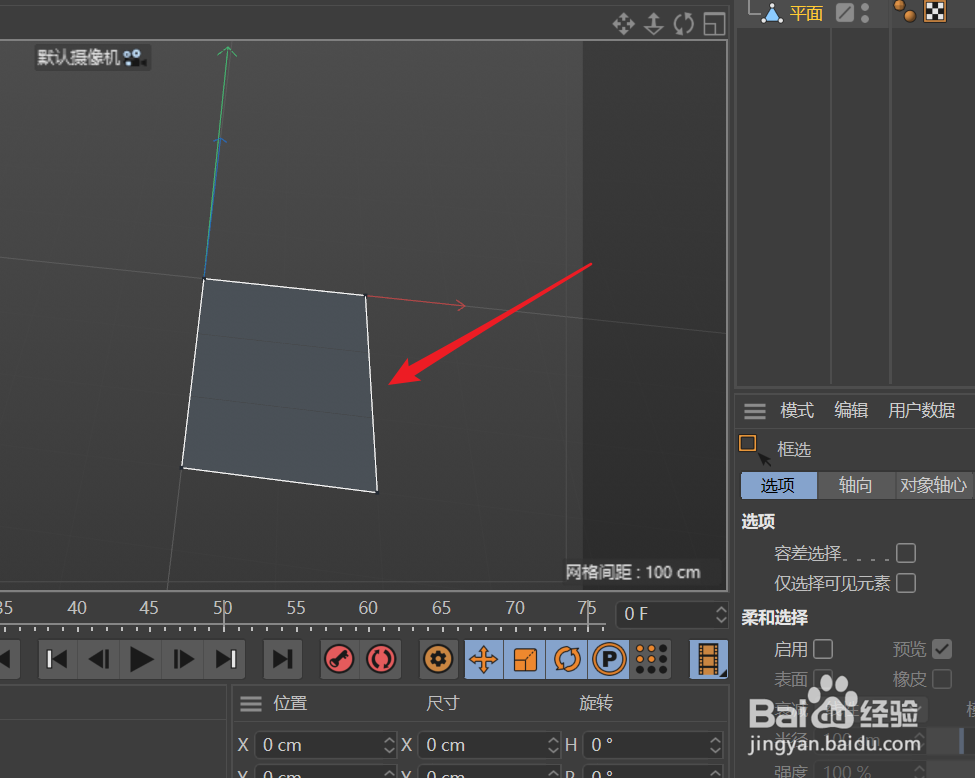

1、  新建项目创建一个400*600分段为2*2的平面，将平面转为可编辑多边形，去掉平面的四分之三，后面只对其中的四分之一进行编辑。如图所示。

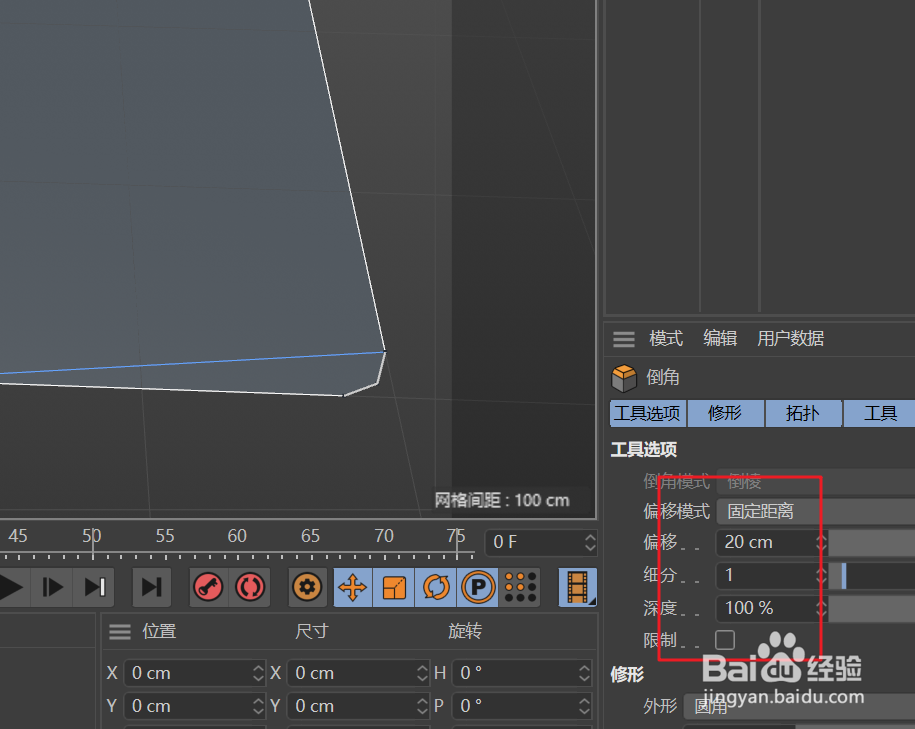

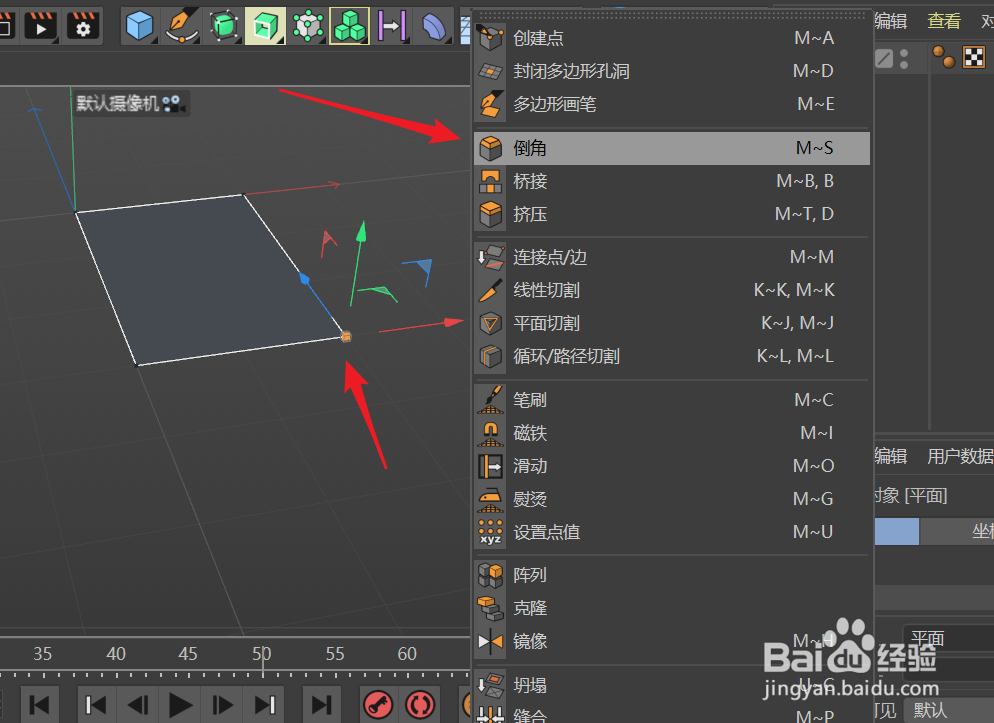

2、  点模式中选中四分之一面的顶点进行倒角，偏移值为20，细分值为3；如图所示。

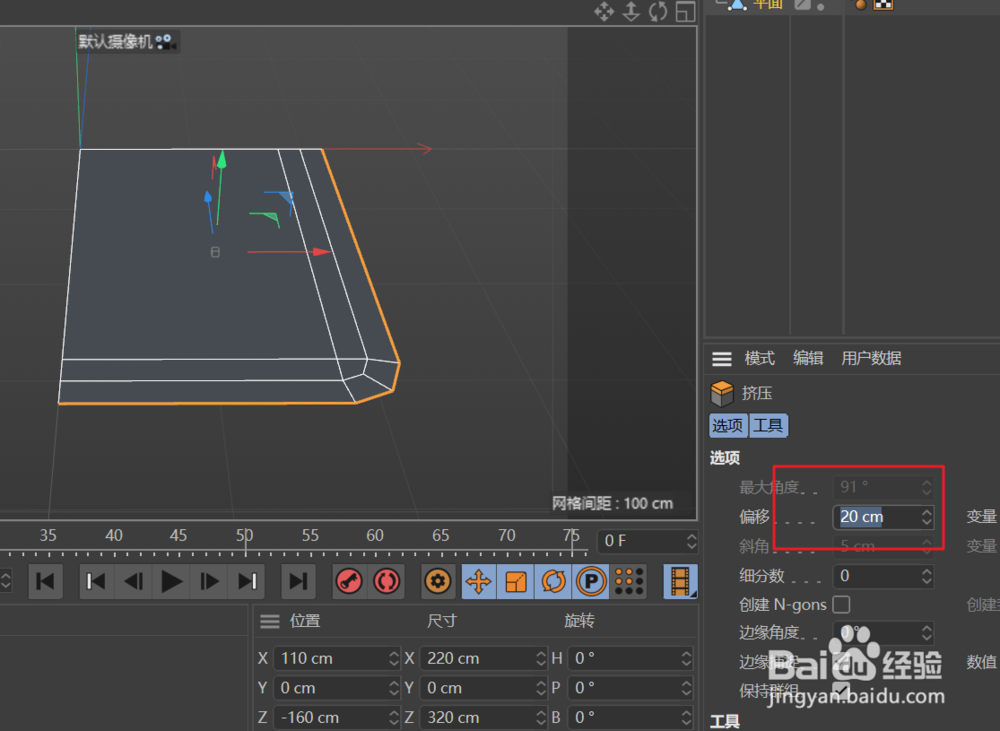

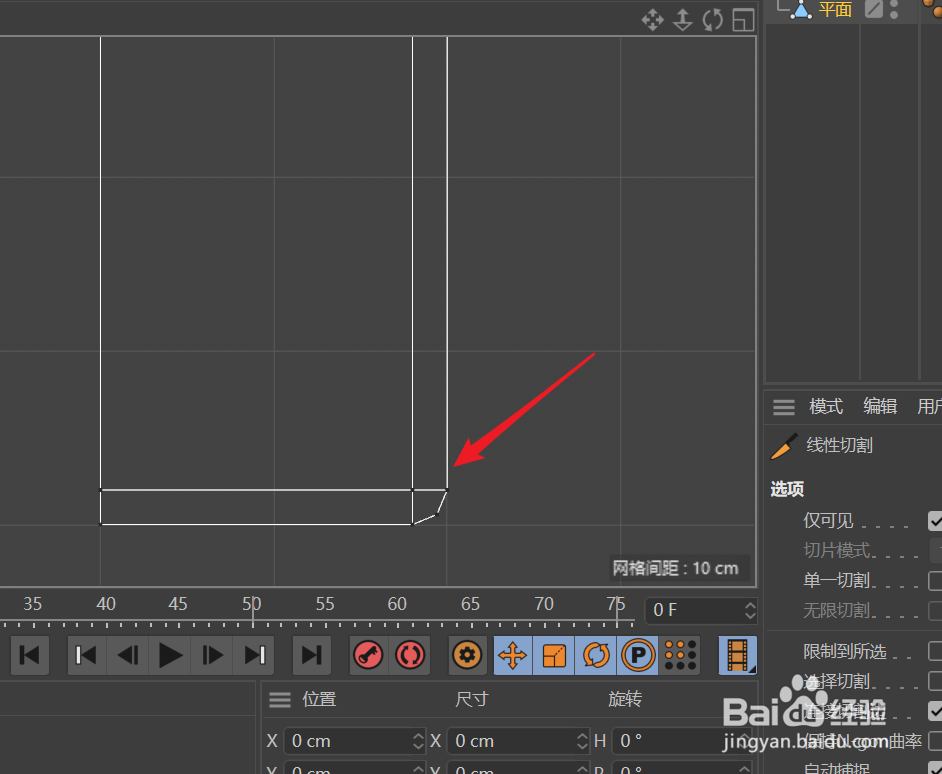

3、  在顶视图，对点倒角后产生的N-gon线进行调整；选中面片的轮廓边向外进行挤压，偏移值为20.如图所示。

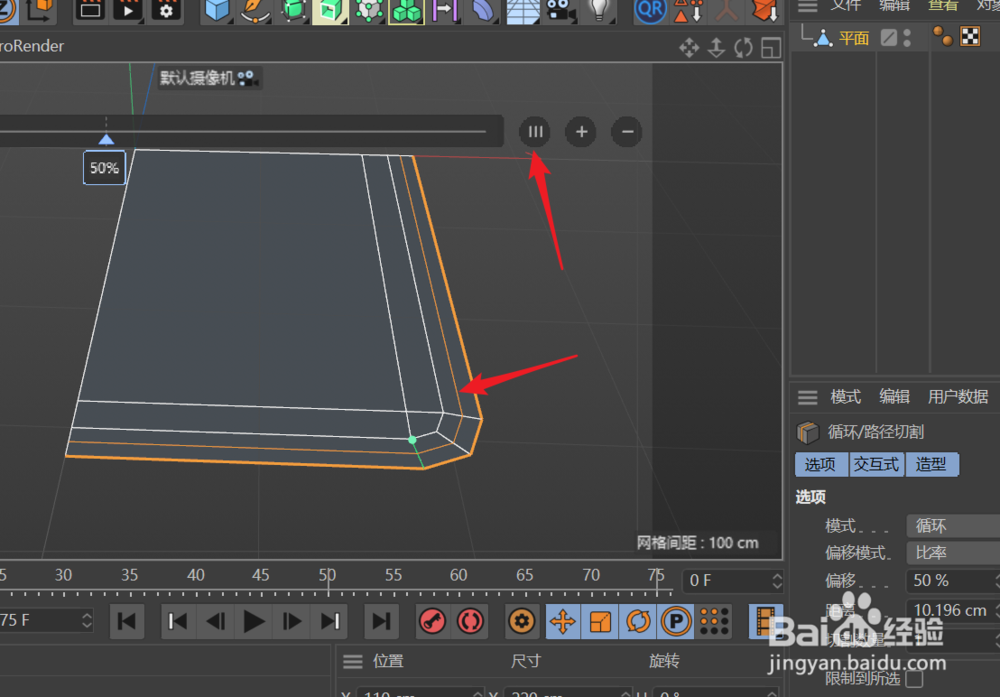

4、  用循环边命令，给挤压后形成的片面添加一条中循环边；如图所示。

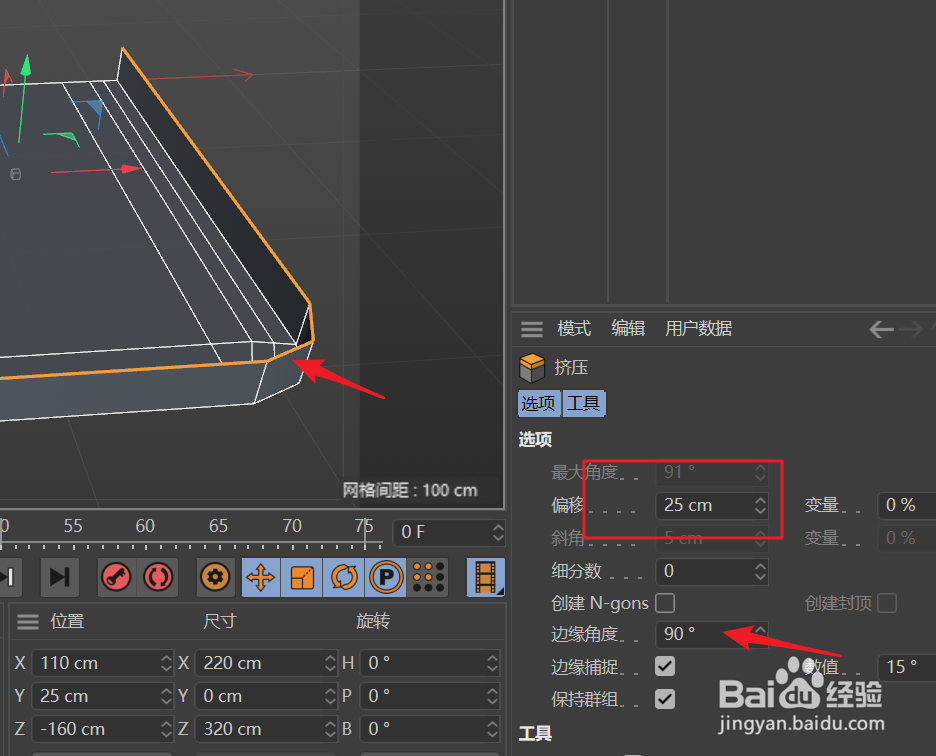

5、  选择片面挤压后的轮廓边，向上挤压，偏移值为25，边缘角度为90；得到托盘的高度；如图所示。

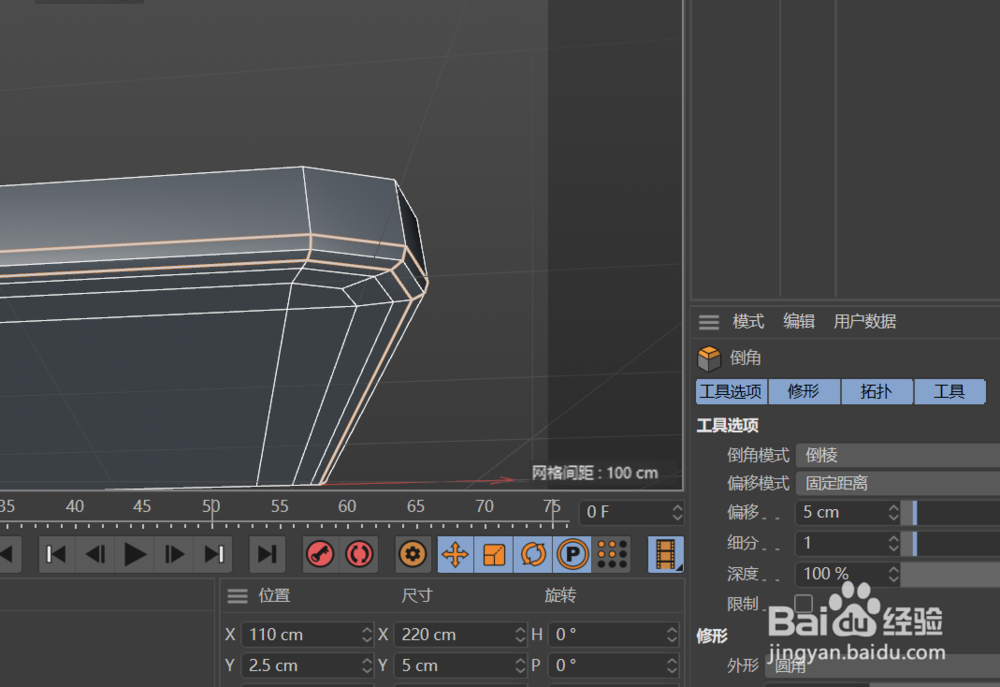

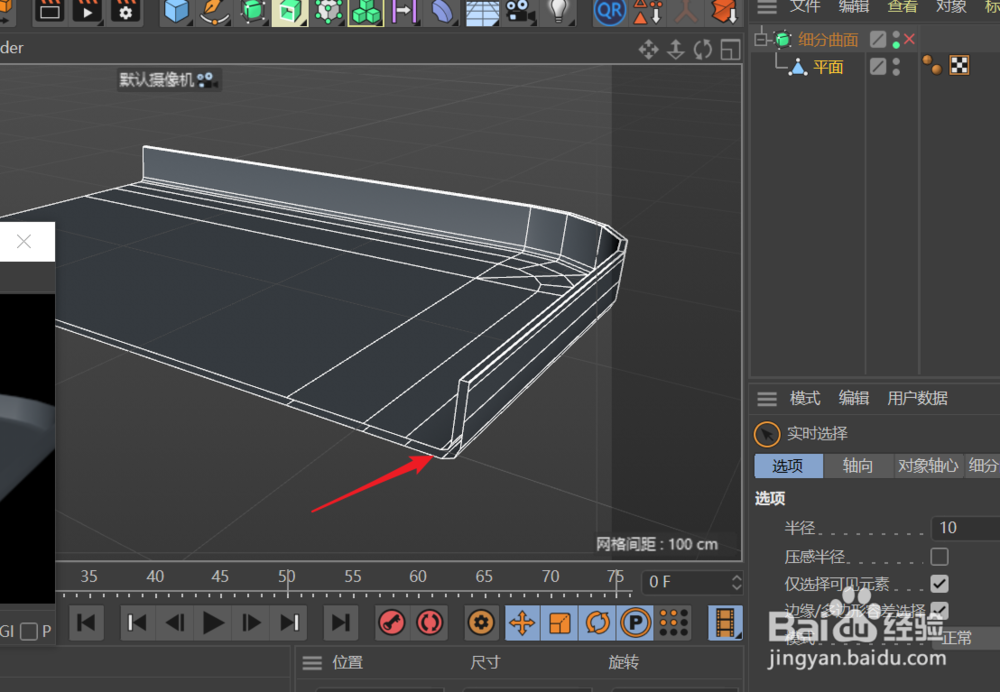

6、  对挤压后底面的边线进行倒棱角；选中所有面向外进行挤压2.5MM，得到有厚度的托盘主体。如图所示。

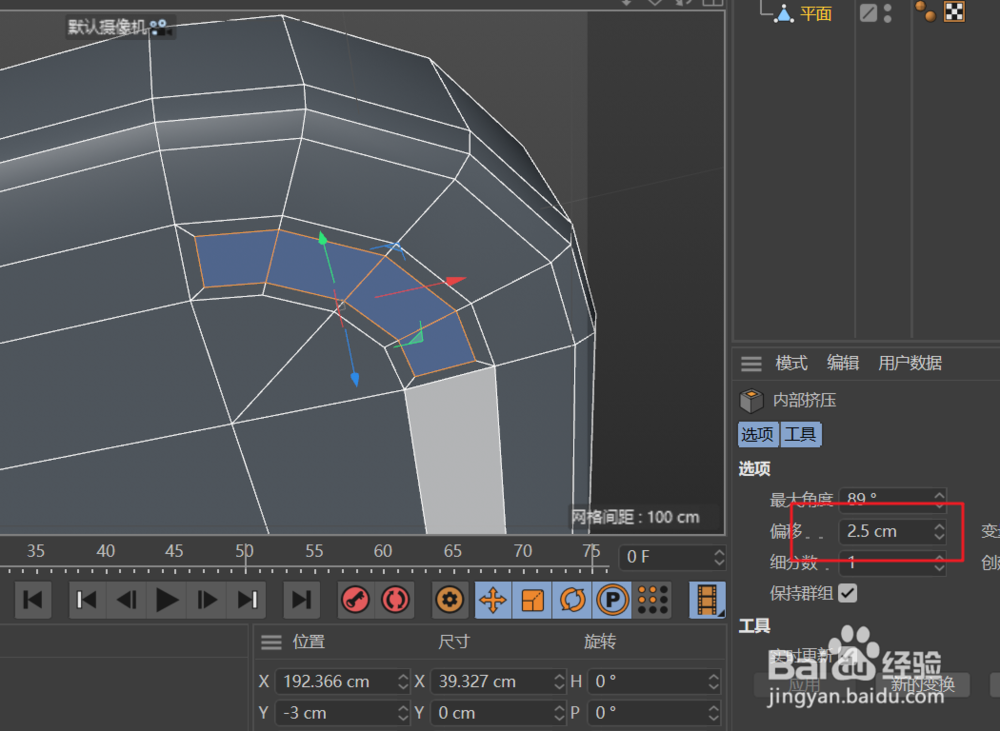

7、 托盘的底部会有四个垫脚，这四个垫的创建应该在托盘的主体完成后进行。在面片的底部选取垫脚的面片轮廓，向下进行挤压，偏移值2.5.得到托盘的垫脚。

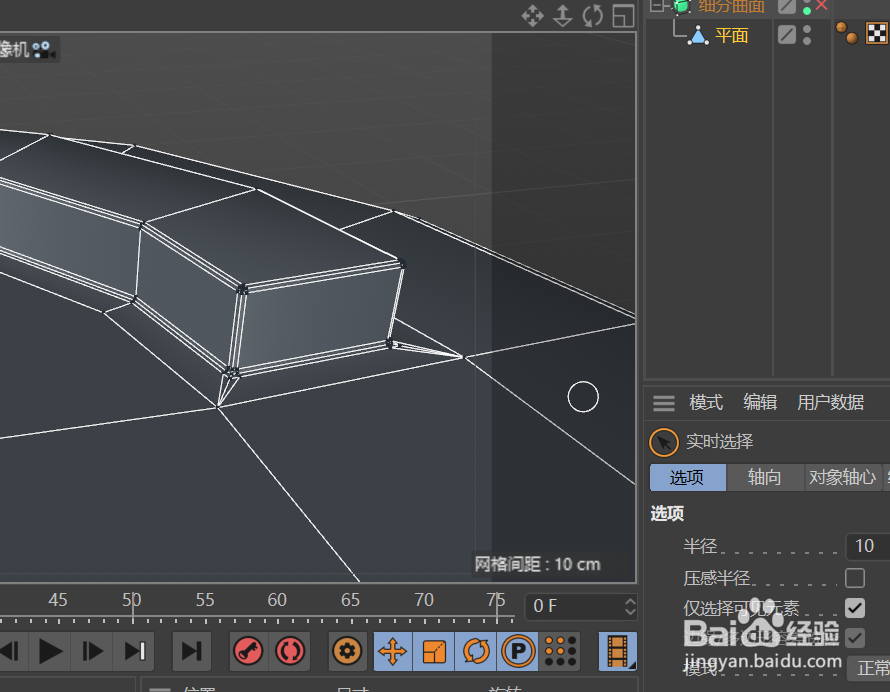

  这时的模型如果添加曲细分，会产生错面。下面对模型进行优化。

8、  选中垫脚的轮廓边进行倒角，调整倒角后产生的N-gon线；如图所示。

9、  对上端面的边线倒角后，删除四分之一模型的共同面(图1所示)，添加二个对称命令，重新得到完整的托盘模型。

  托盘的创建完成。
