蓄电池单体活化

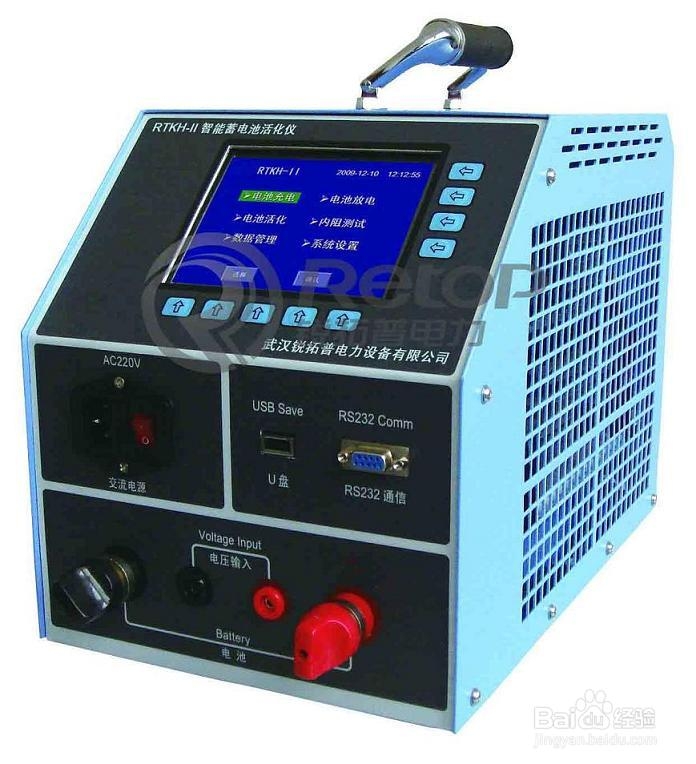

RTKH-II智能蓄电池单体活化仪
一、 功能概述
RTKH-II智能蓄电池单体活化仪具有三种独立的使用方式：电池放电方式，电池充电方式和电池活化方式。可以针对不同落后电池的实际情况，对落后电池进行容量试验，智能式充电，或设置多个循环周期对最小容量的电池作循环多次充放电，以激化电池极板失效的活性物质使电池活化，提升落后电池的容量。
二、 操作面板介绍
三、 仪表与电池连接
1. 将放电线缆分别接入被测蓄电池的正负极。注意：应正确区分蓄电池的正负极，避免反接；应确保夹钳与蓄电池的极柱充分接触，防止在测试过程中夹钳脱落；
2. 将电压监测线分别接入被测蓄电池的正负极。注意：应正确区分蓄电池的正负极，避免反接；
四、 仪表设置
1、 打开仪表的供电电源开关，仪表开机，开机界面如下：
图1
2、 进入功能选择界面，如下图：
测试功能选择方法：
1) 直接在触摸屏上点击所需的测试功能，双击即可进行相应的功能项页面；
2) 在触摸屏上通过点击“选择”按键来选择相应的测试功能项，然后点击“确认”按键进入相应的功能项页面；
3) 可通过面板上相对应的按键进行测试功能项选择和确认；
五、 测试功能介绍
1、 电池充电
1) 通过▲、▼进行设置项的选择，通过┼、─ 进行参数修改。也可以通过面板上对应的按键进行相应的操作。
2) 根据实际情况，正确设置蓄电池的充电参数。
电池编号：用于记入电池的编号，便于区分；
电池电压：电池单体电压类型(2V/4V/6V/12V)，请正确填写；
标称容量：电池的标称容量（出厂容量）
充电电流：最大的充电电流（充电过程中，随着电池电压的提升，充电电流会逐步减小）
充电时间：设定电池充电的时间，时间到，充电结束；
充电限压：最高的充电电压。正确设定电池电压类型后，系统会自动设置好充电限压，不建议用户修改；
3) 参数设置完毕后，点击进行保存。点击退出，返回主界面
4) 点击，启动充电工作。界面上会显示仪表的工作状态。再次点击，停止充电工作。
5) 测试数据仪表自动保存。测试过程中可通过RS232接口，实时与电脑连接。
2、 电池放电
1) 通过、进行设置项的选择，通过、进行参数修改。也可以通过面板上对应的按键进行相应的操作。
2) 根据实际情况，正确设置蓄电池的充电参数。
电池编号：用于记入电池的编号，便于区分；
电池电压：电池单体电压类型(2V/4V/6V/12V)，请正确填写；
标称容量：电池的标称容量（出厂容量）；
放电电流：设定电池放电电流，在整个放电过程中，蓄电池一直以设定的放电电流恒流放电；
放电时间：设定电池放电的时间，时间到，放电结束；
放电限压：最低的放电电压。正确设定电池电压类型后，系统会自动设置好放电限压，单蓄电池达到设定的放电限压时，放电停止；
3) 参数设置完毕后，点击进行保存。点击退出，返回主界面
4) 点击，启动放电工作。界面上会显示仪表的工作状态。再次点击，停止放电工作。
5) 测试数据仪表自动保存。测试过程中可通过RS232接口，实时与电脑连接。
3、 电池活化
1) 通过、键进行设置项的选择，通过、键进行参数修改。也可以通过面板上对应的按键进行相应的操作。
2) 根据实际情况，正确设置蓄电池的活化参数。
电池编号：用于记入电池的编号，便于区分；
电池电压：电池单体电压类型(2V/4V/6V/12V)，请正确填写；
标称容量：电池的标称容量（出厂容量）；
充放次数：即活化次数。1次活化包括1次的放电和一次的充电。最少可设置1次，最多可设置9次；
放电电流：设定电池恒定的放电电流；
放电限压：最低的放电电压。正确设定电池电压类型后，系统会自动设置好放电限压，单蓄电池达到设定的放电限压时，放电停止；
放电时间：设定电池放电的时间，时间到，放电结束；
充电电流：最大的充电电流（充电过程中，随着电池电压的提升，充电电流会逐步减小）
充电时间：设定电池充电的时间，时间到，充电结束；
充电限压：最高的充电电压。正确设定电池电压类型后，系统会自动设置好充电限压，不建议用户修改；
3) 参数设置完毕后，点击“应用”进行保存。点击“ESC”退出，返回主界面；
4) 点击‘启/停’，启动放电工作。界面上会显示仪表的工作状态。再次‘启/停’点击，停止放电工作；
5) 测试数据仪表自动保存。测试过程中可通过RS232接口，实时与电脑连接。
4、 数据管理
1) 通过和进行测试数据的选择
2) 通过键，删除单条测试数据；
3) 通过键，一次性全部删除主机里的数据；
4) 通过键，可查出单体测试数据的充放电曲线；
5) 通过键，将选择的测试数据导入到U盘；
6) 通过键，将选择的测试数据通过RS232线导入到电脑里；
六、 后台分析软件
仪表标准配置中，配有后台分析管理软件“蓄电池组测试软件”，用于测试数据的分析和报表生成。
1、 打开“蓄电池组测试软件II”，如下图所示：
2、 选择“文件”-“打开文件”，打开测试数据，如下图所示：
软件一共显示4个界面，分别是：
1) 总电流界面：分别显示放电电流、充电电流和活化时充放电电流，蓝色代表为放电电流， 红色代表为充电电流；
2) 单体容量界面：显示放电容量、充电容量和活化容量。蓝色代表是放电容量，红色代表为充电容量；
3）组端电压界面：显示放电、充电和活化时电池的组端电压曲线；
4）数据表格界面：显示放电、充电和活化时电池的放电参数值；
3、 报表生成
点击工具栏上的，即可自动生成EXCEL报表。
