UG二维投影加工

1、1 我们就拿这个零部件进行讲解，图纸尺寸看图，这是我随便做了一个工件。

2 点击加工进入加工环境,找到加工工序选择平面加工。

3 坐标系我放到了中间位置，你们自己设定一下。

2、4 新建7毫米的平底刀具作为开粗刀来加工键槽T01。

5 新建8MM的球头铣刀，作为加工流道所用T02。

3、6 打开二维平面铣。

7 选择要加工的键槽图形。首先要建一个直线，槽的中间位置4的毫米的位置。

8 设置底部深度 ，选择标准驱动来进行加工。

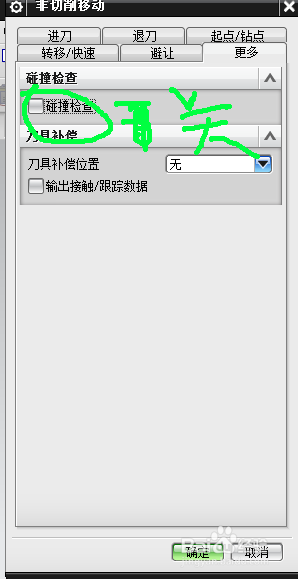

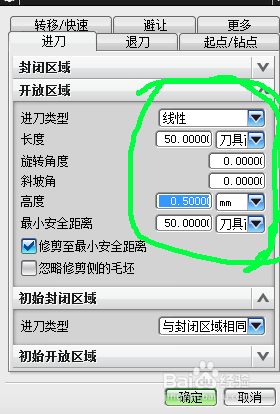

1、9 打开非切削参数进行设置把碰撞检测关掉，进刀与退刀设置为开放区域选择线性。

10 切削层我们设置1MM每刀。

11 设置主轴转速2500 进给900。

12 生成即可。

2、13 新建一把T03还是7MM的刀具作为8MM的假想刀，当然在加工一定要用8MM的刀具，参数一样生成即可，一刀走。

3、14  接下来加工流道

15 同样新建一个标准驱动，这一次切削深度是4MM我们每刀以0.3的进行设置

16 主轴转速2000   进给为  1500

17  非切削参数改为无，退刀与进刀一直。

18 生成即可，支持本教程别忘了点个赞哦-------------
