三菱plcGX3U系列计数器比较指令使用教学

1、三菱PLC FXcpu3U系列内置C（C0-C99）为16位增计数器（通用型），而C（C100-C199）同样为16位增计数器（断电保持型，断电保持性：指的是在plc电源关闭或者关机的情况下C100-C199内部所记得数值会保存至PLC内存中，在通电后数值依然存在）。以上200个计数器计数上限为32767

2、我们今天学习的是16位增计数器（通用型） 的比较选择应用。

3、创建工程。打开桌面的GXwork2编程软件——点击左上角的工程——创建新工程——选择简单工程——PLC系列：FXcpu——PLC类型：FX3U/FX3UC——程序语言：梯形图——单机确认。新工程创建完毕界面如图

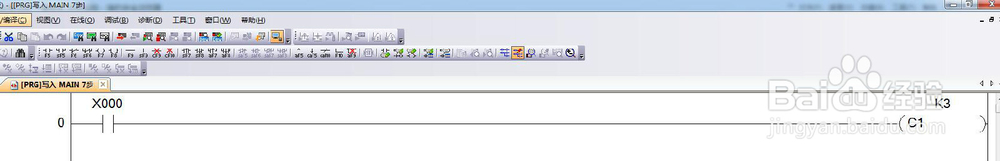

1、我们运用一个X0的常开触点来进行对C1的计数，X0闭合一次C1将会计数一次，C1内部的值加1.我们这里C1编写为C1k3意思是C1的设定值为3计数上限值也为3。程序如下

2、我们在运用等于比较指令比较C1中的数值来对Y0，Y1，Y2三个输出Y分别进行控制，当计数为1的时候Y0输出，计数为2的时候Y1输出，当计数为3的时候Y3输出。程序编写如下。

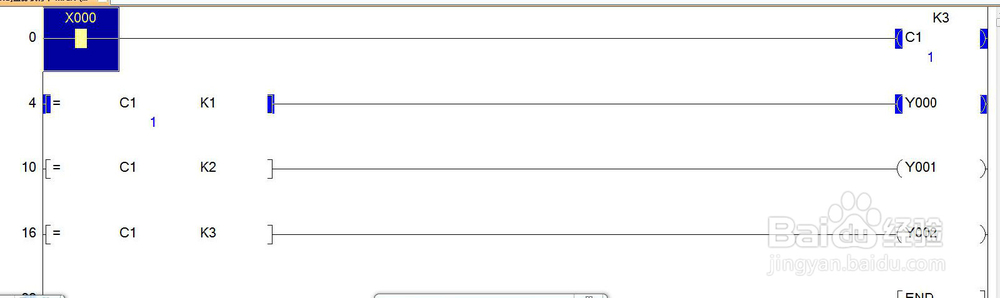

3、现在我们进行程序测试：当X0常开触点第一次闭合C1计数为1，【= C1 k1】导通Y0线圈得电【= C1 k2】【= C1 k3】都为断开Y1Y2都不得电

1、当X1常开触点第二次闭合C1计数为2时【= C1 k2】导通Y1线圈得电，【= C1 k1】【= C1 k3】都为断开Y0Y2都不得电。

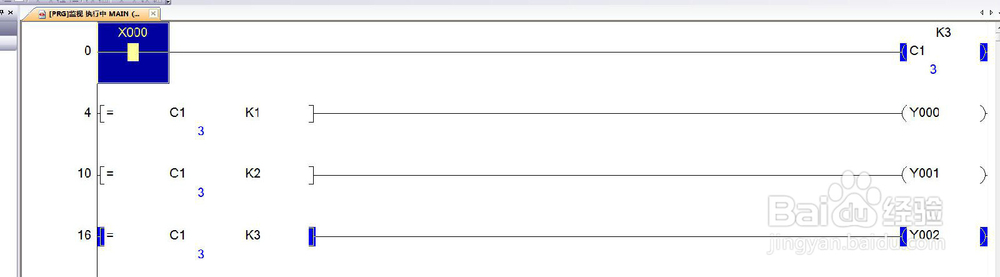

2、当X1常开触点第三次闭合C计数为3时【= C1 k3】导通Y2线圈得电，【= C1 k1】【= C1 k2】都为断开Y1Y0都不得电
