solidworks如何绘制简易铅笔

1、第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2、第二步，利用草图工具-矩形，绘制一个长*宽=14*10mm的矩形，拉伸100mm;

3、第三步，选择特征工具栏的圆顶命令，用来绘制画笔笔芯;

4、第四步，然后配置相关参数，选择底面为圆顶面，输入距离10mm；

5、第五步，然后设计笔杆和笔芯的颜色，边缘做倒角处理，即完成了简易铅笔的绘制；

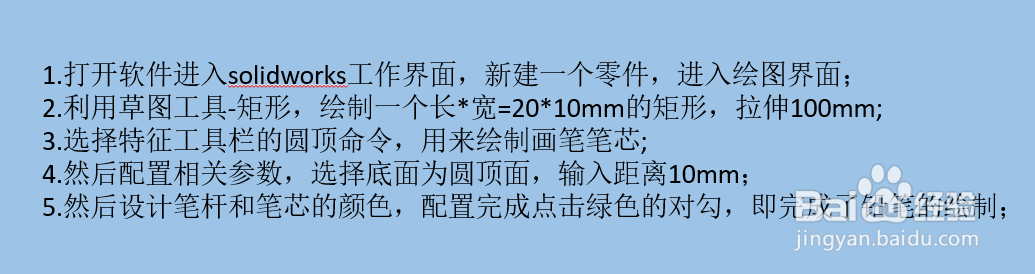

1、1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=20*10mm的矩形，拉伸100mm;

3.选择特征工具栏的圆顶命令，用来绘制画笔笔芯;

4.然后配置相关参数，选择底面为圆顶面，输入距离10mm；

5.然后设计笔杆和笔芯的颜色，边缘做倒角处理，即完成了简易铅笔的绘制；
