室外信号设备布置示意图的设计

1、控制台室：控制台多采用LCD显示和鼠标操作。LCD显示器的数量与车站规模有关。一般站场采用一屏即可，较大车站多采用多屏显示；需要时还可采用前、后台显示方式，即除了信号员的LCD显示器和鼠标外，车站值班员也有LCD显示器。

2、信号计算机房设备布置：信号计算机房与信号机械室之间用玻璃隔断，机房内要求温度保持在15℃~30℃，湿度保持在10%~75%，有完善的防静电措施、良好的密封防尘设施。

3、信号机械室内设备布置：安装有组合柜、25Hz轨道柜、接口柜、站内电码化用移频柜和综合柜、自动闭塞用移频柜和组合柜。

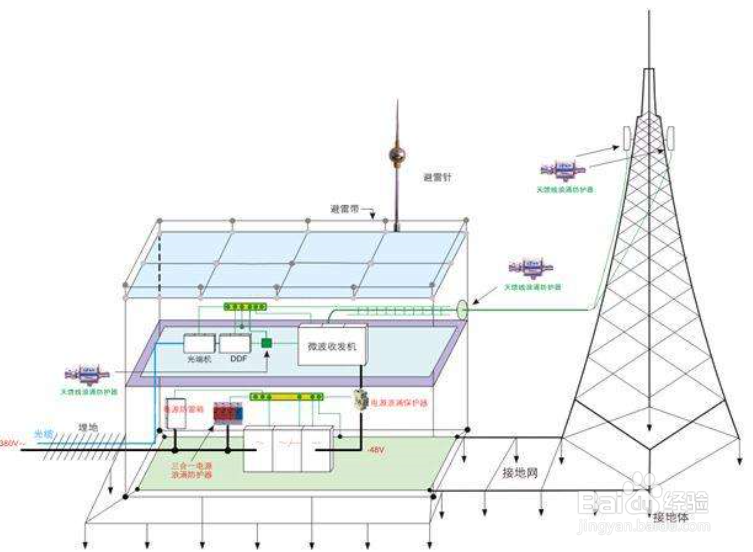

1、防雷分线室设备布置：用于信号设备防雷、屏蔽接地和室内、外联系的防雷分线柜及区间综合柜布置在防雷分线柜室内。

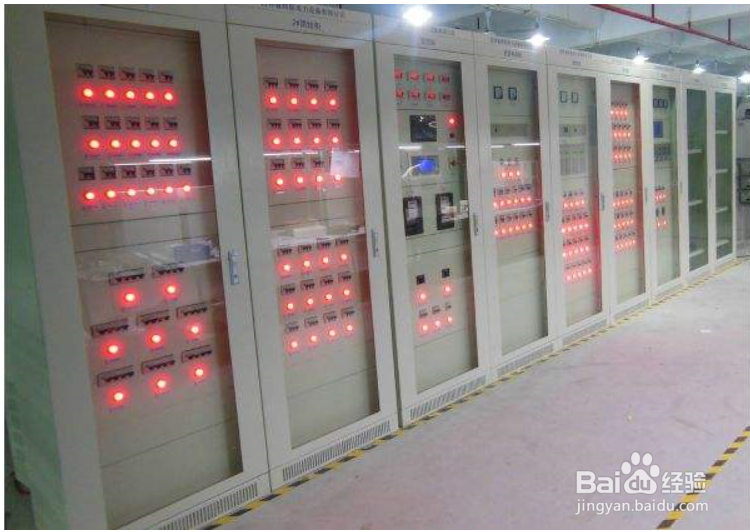

2、信号电源室设备布置：车站和区间均采用智能电源屏。电源屏用模块数量要根据车站联锁设备数量和所管辖的闭塞分区数量确定。

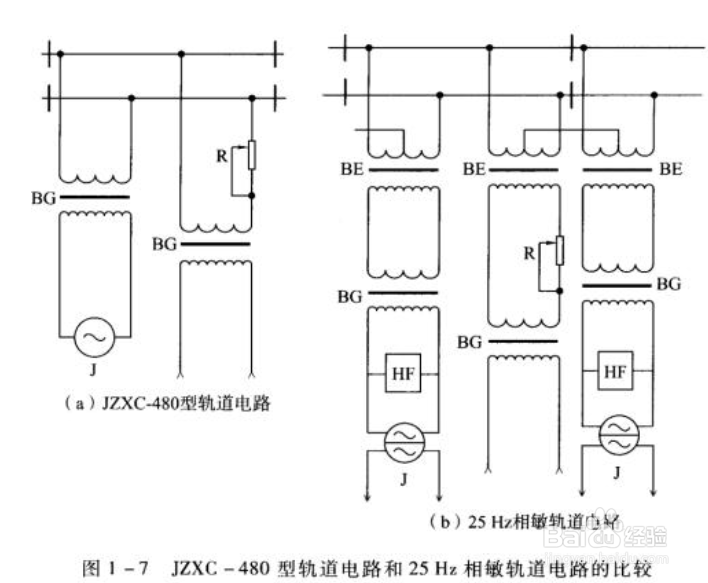

3、z轨道柜用来安放25Hz相敏轨道电路用轨道继电器、防雷补偿器和防护盒，每个轨道组合可用3个轨道电路受电端，每个轨道柜最多安放9个轨道组合。
