Siemens PLC 用SFC14/15打包通讯

1、新建项目插入S7-300站点。双击硬件----HW Config----组态S7300的硬件（见下图）

2、双击槽架中的DP项---点击“常规”标签中的“属性…”按钮，出现“属性-Profibus接口”对话框，设置从站的地址。

3、点击“新建---建一个子网------设置传输传输的波特率及配置文件  DP---点击两次“确定”，重新回到第2步的画面。点击“工作模式”标签，选择为“DP从站”模式。

点击“组态”标签，进行通信接口数据区的组态

4、点击“新建.…”按钮，组态输入//输出数据区（注意新建两次一个输入数据区，一个输出数据区）

5、从站S7-300发送和接收数据区组态完成如下图所示

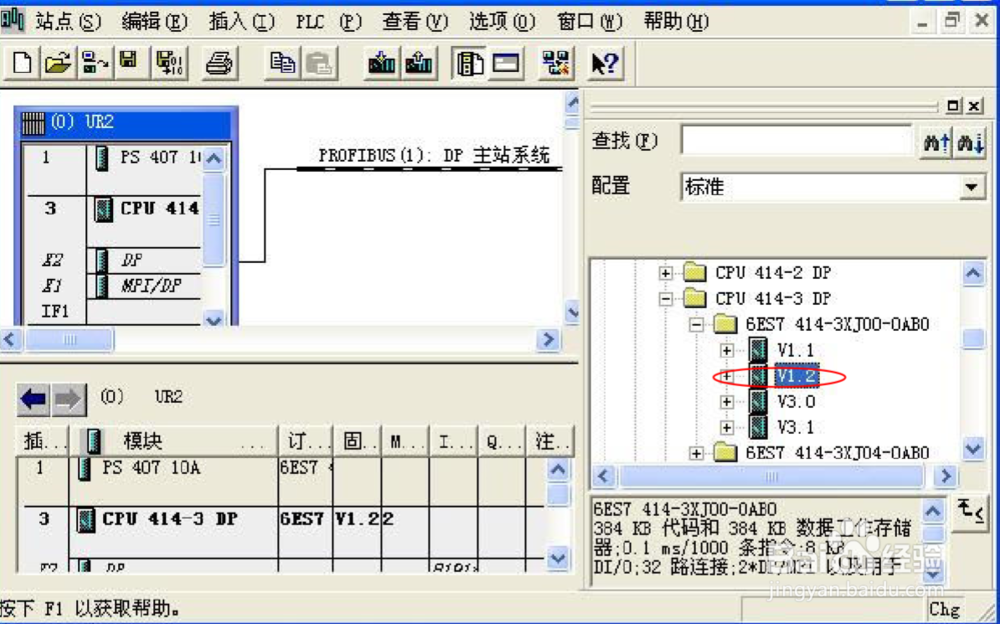

1、和组态从站一样，先组态主站S7-400的硬件

在组态CPU模块时，会自动弹出“属性-PROFIBUS接口。

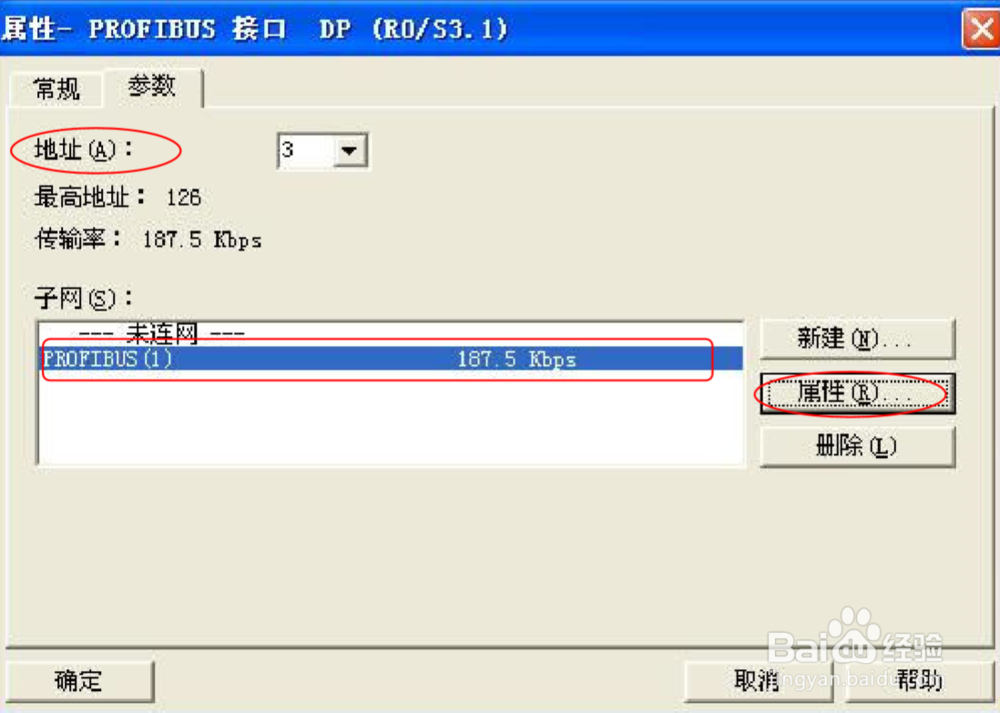

点击子网中已有的PROFIBUS（1），再点击属 性---设置通讯参数（波特率和配置文件）。

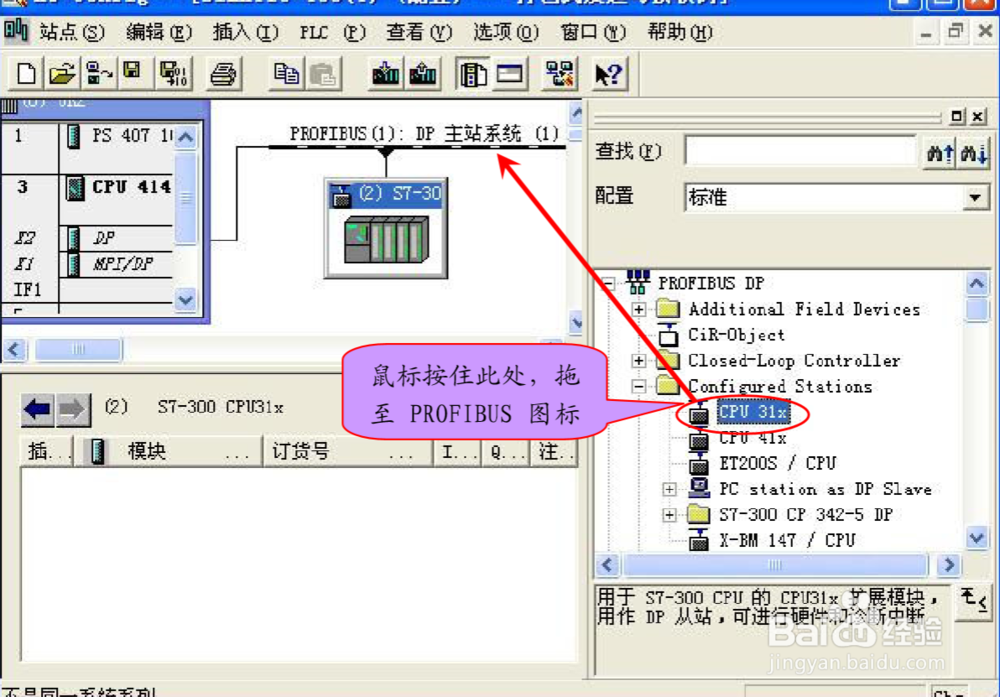

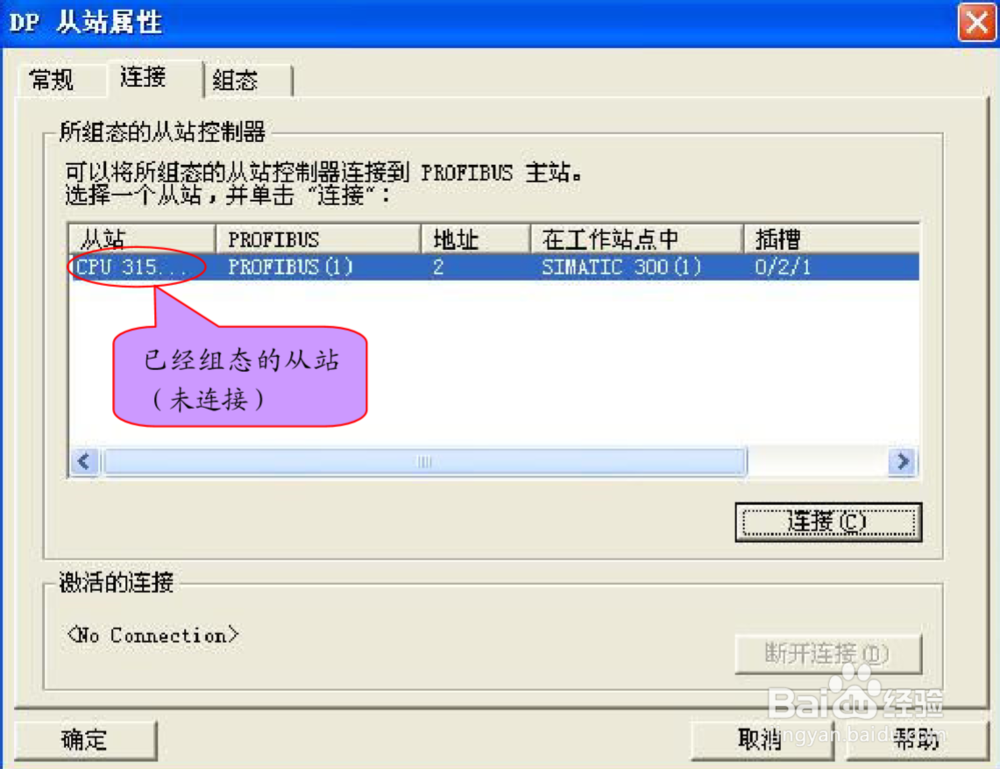

2、将从站S7300挂在主站网络中，在弹出“DP从站属性”窗口，点击

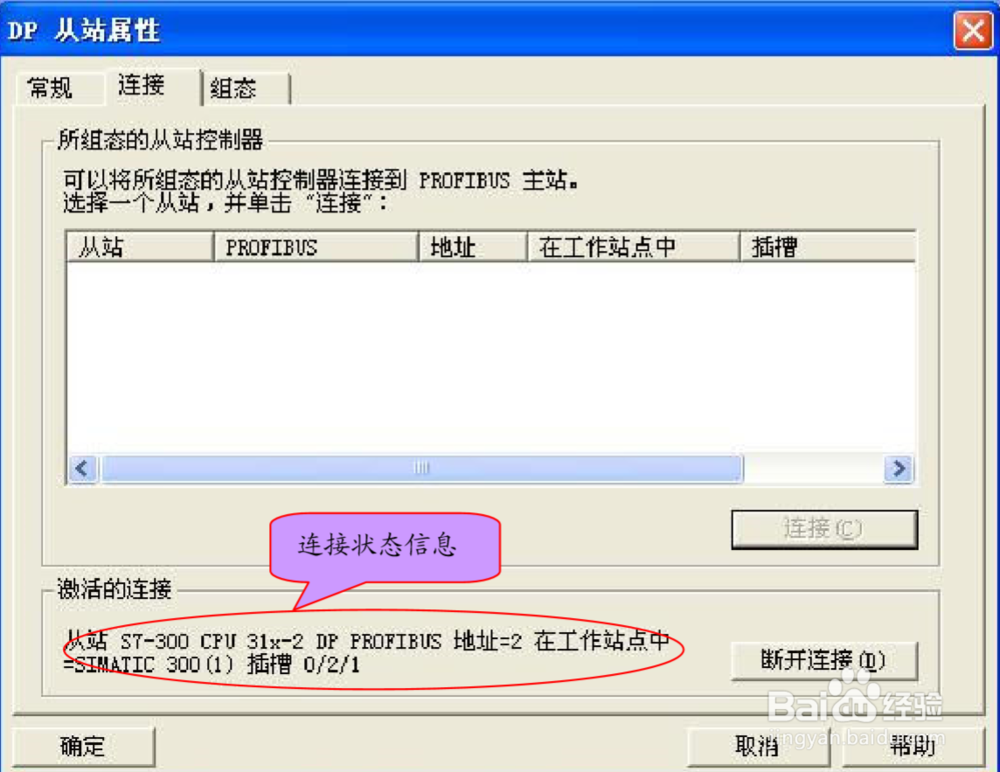

------选中要连接的从站，再点击“连接”按钮，

3、点击“组态”标签，组态主站的数据接收和发送区。

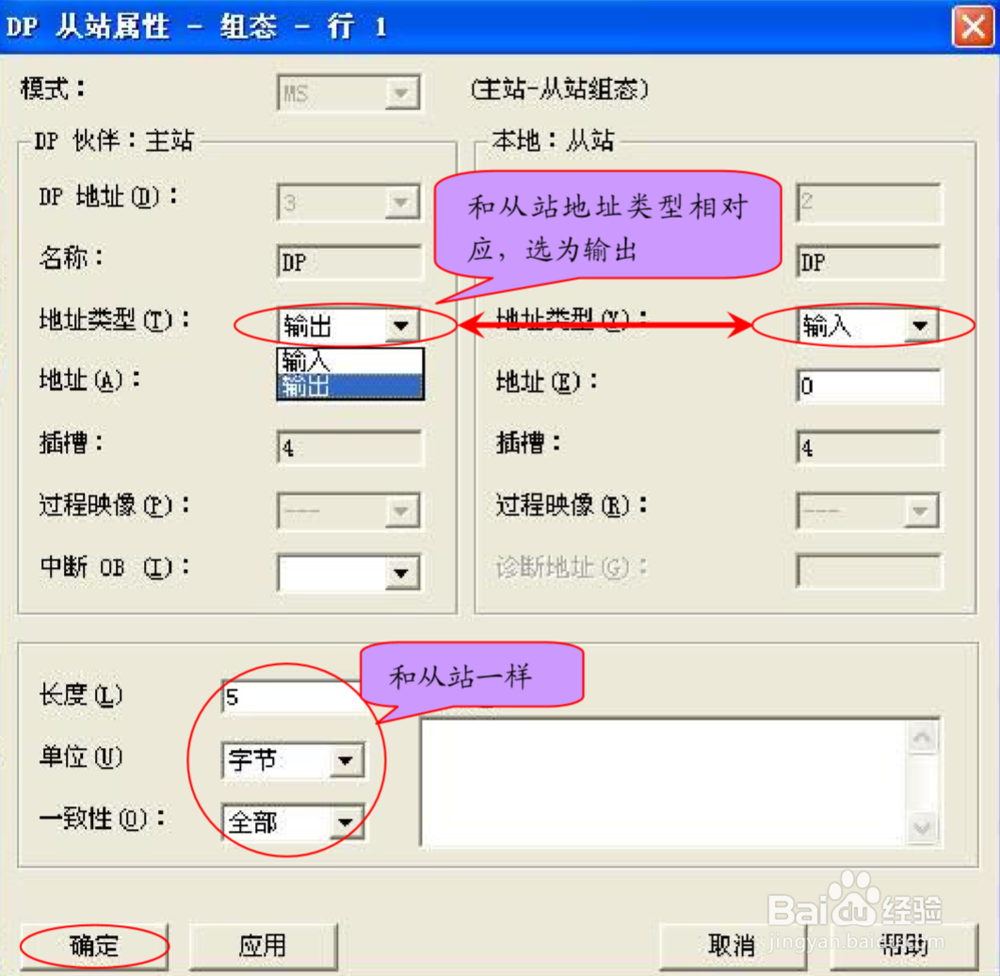

分别点击图一的第一行---编辑--组态主站数据发送区，点击图一的第二行---编辑--组态主站数据接收区

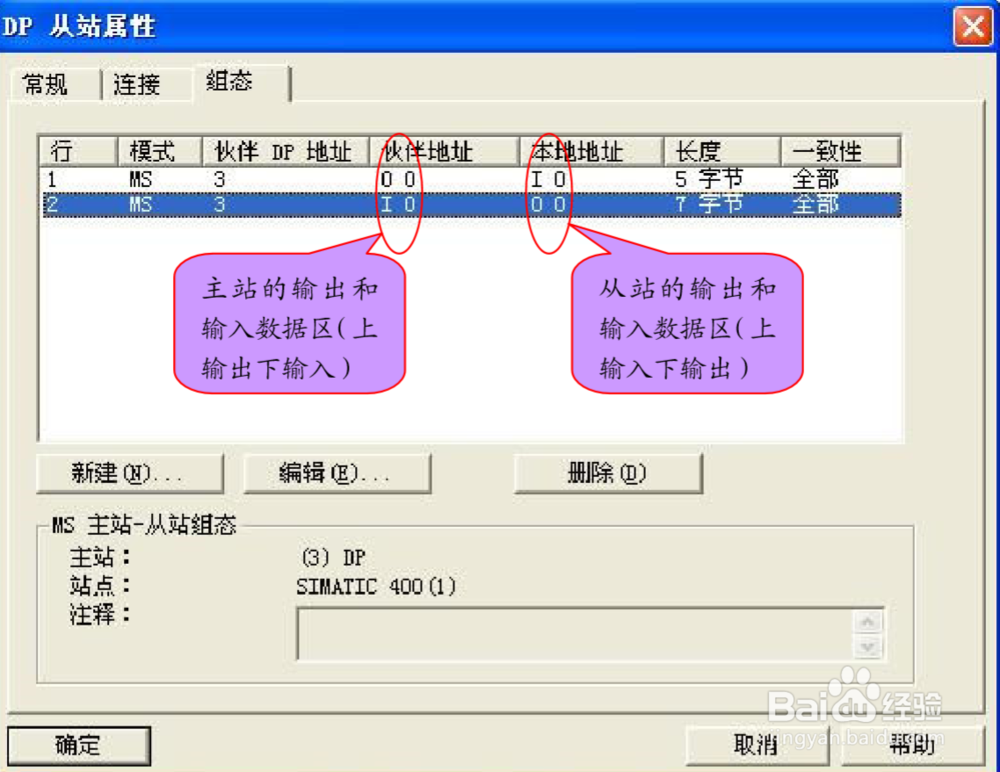

4、到这里主站和从站的数据接收和发送区已经组态完毕（图一）

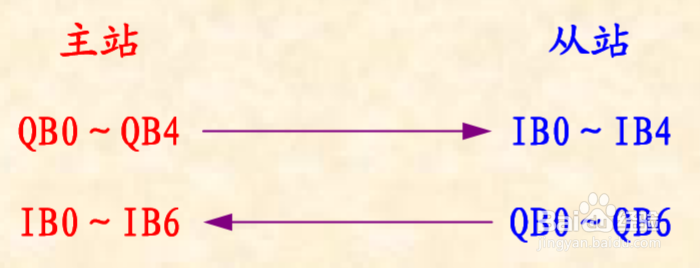

其对应关系（图二）

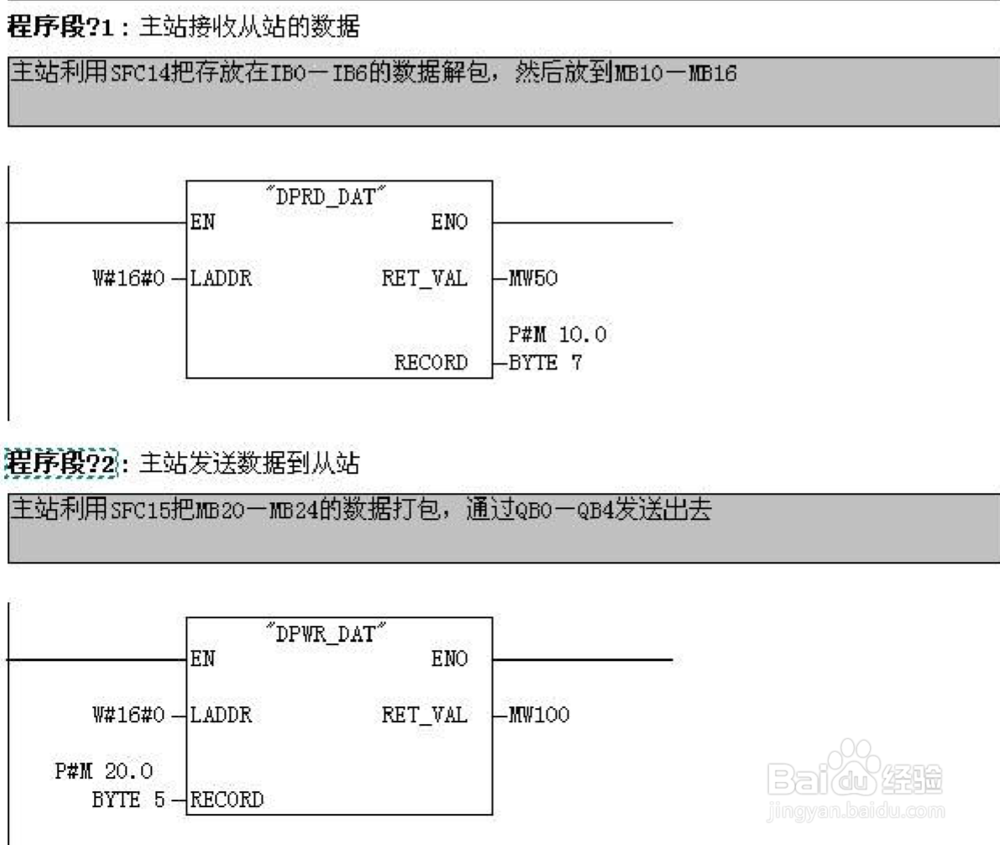

1、下图为主站和从站的数据读取和发送程序
