CAD修剪命令怎么用

1、在命令行输入CAD修剪命令的快捷键TR并回车。

2、命令行提示要我们选择对象，这里要我们选择的对象是剪刀对象，这个时候直接回车，不选择，那么CAD会把所有的图形对象都可以看作是剪刀对象。

3、接下来就可以选择你要修剪掉的线段了，比如这里。

4、比如这里，在如下图所示的位置点击。

5、再比如这里还是在想要修剪掉的线上点击。

6、修建完成之后，直接按回车键，就可以看到修剪之后的效果了。

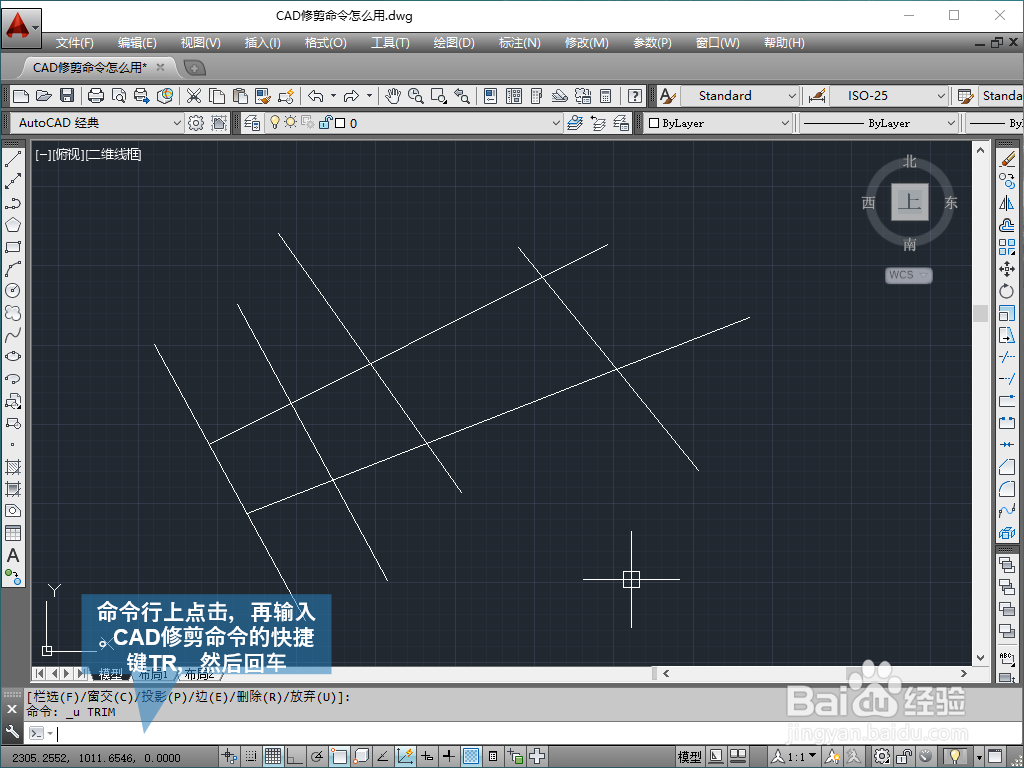

1、依然在命令输入CAD修剪命令的快捷键TR并回车。

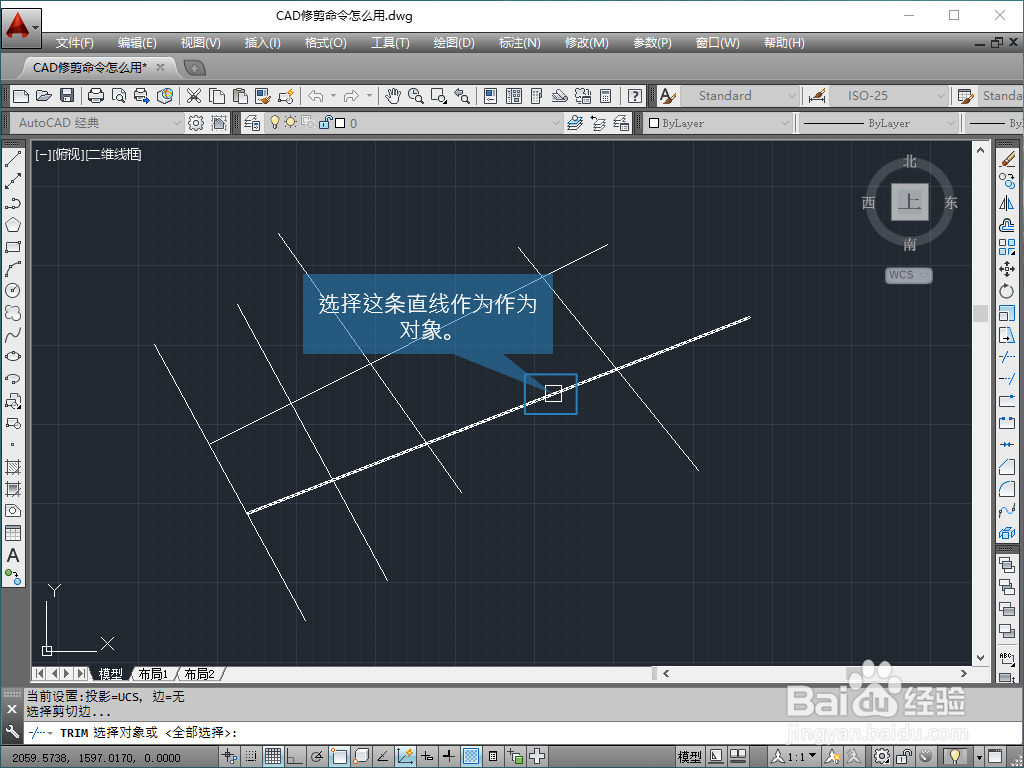

2、这个时候就有别于方法步骤1了，命令行提示要我们选择对象，那我们就选择如下图所示的这条直线作为对象，这个对象你可以把它看作是剪刀对象。

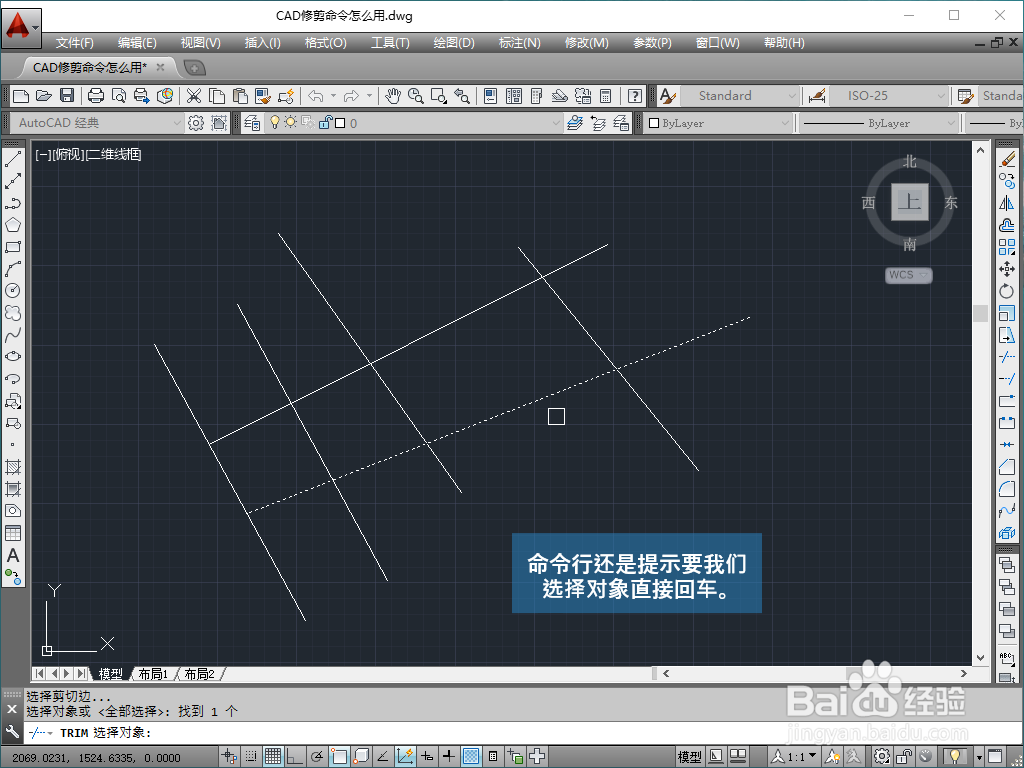

3、选择之后命令行还是提示我们选择对象，直接回车。

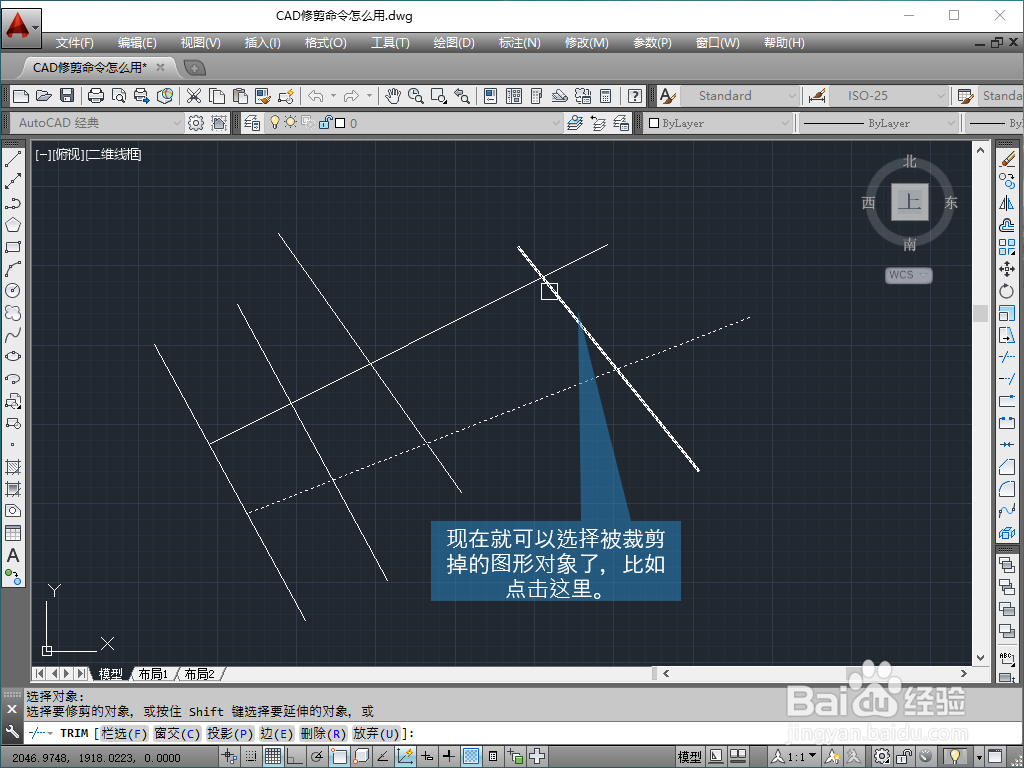

4、接下来就可以选择要被裁剪掉的对象了，比如如下图所示的这一截。

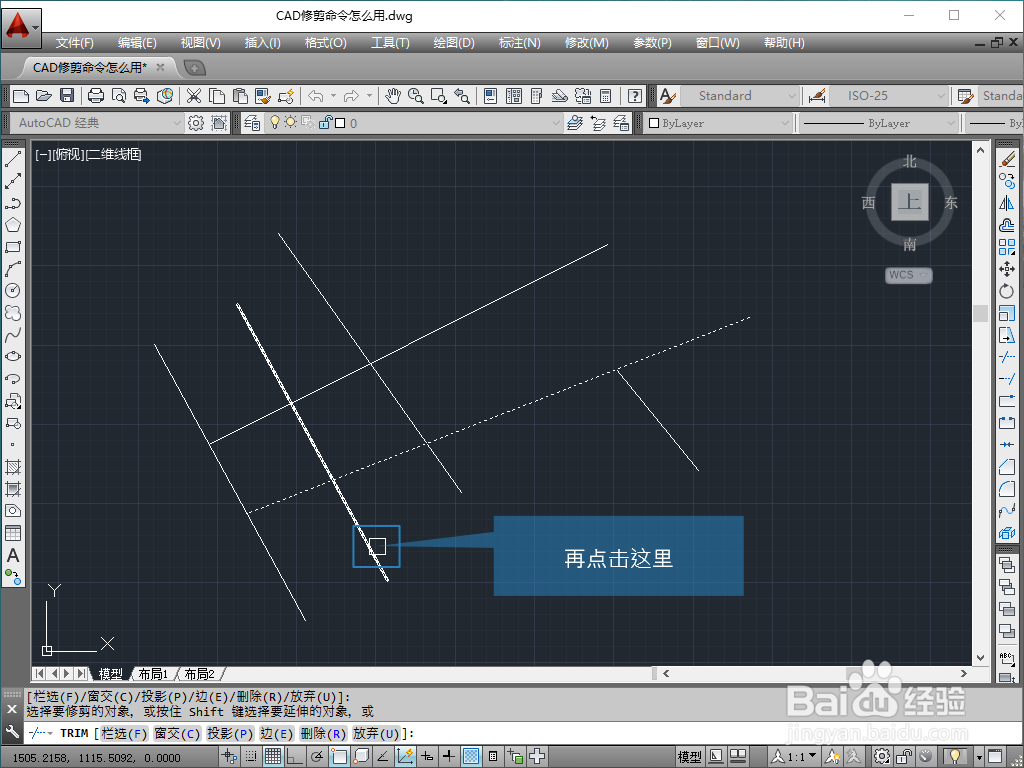

5、然后点击这里，把这一截修剪掉。

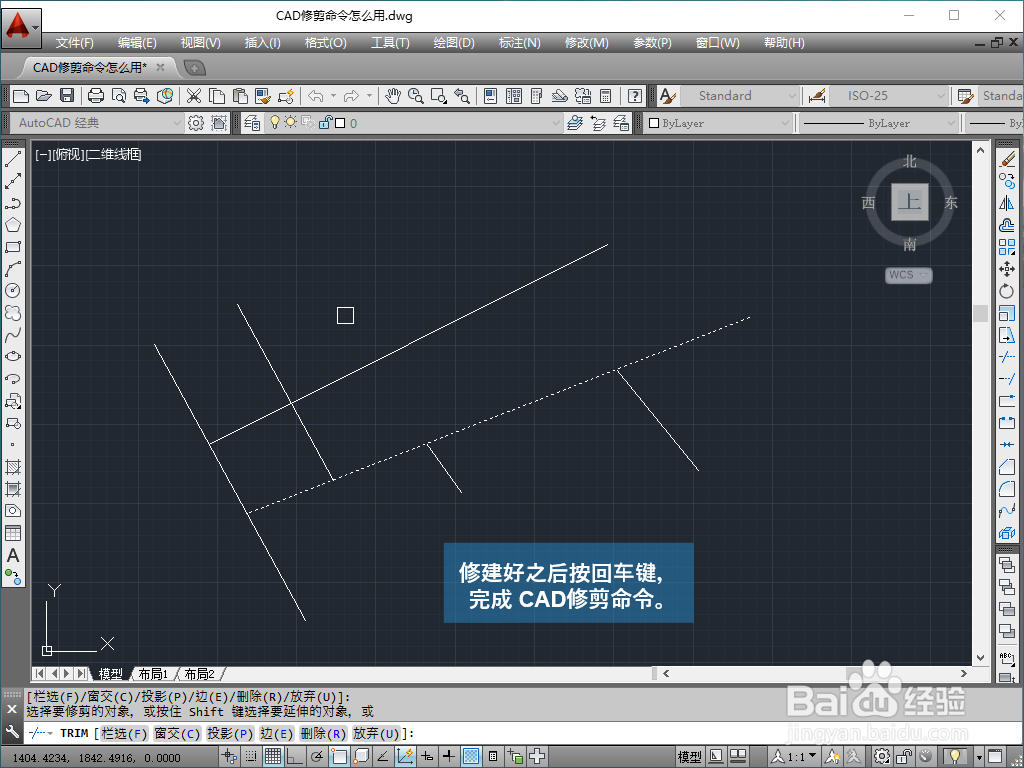

6、修剪完成之后，直接按回车键完成对象的修剪，效果如下所示，名位操作一下试试。

7、总结：

1.  输入CAD修剪命令的快捷键TR。

2.  选择对象：你可以选择也不可以不选择，不选择的话直接回车。

3.  现在需要点击被修剪掉的对象。
