CATIA工程制图如何修改幅面和图纸标题栏

1、打开CATIA工程制图模块

2、接着点击“编辑”，然后点击“编辑背景”。

3、进入背景编辑后，找到下图按钮，然后点击。

4、选择自己需要的图幅和标题栏格式。

5、点击“创建”，便生成自己设置的图幅样式。

6、如果对使用的样式不满意，点击“删除”即可。

1、插件下载地址：

链接：http://pan.baidu.com/s/1o8PF59K 密码：4iai

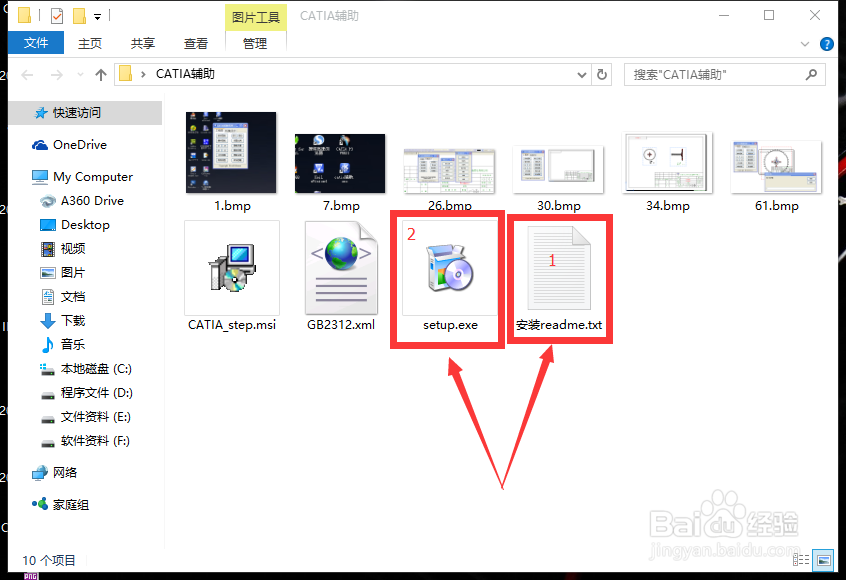

2、打开下载文件后会出现以下一些文件，然后先阅读“安装readme”，在进行安装。

3、安装后显示如图快捷键：

4、打开后显示如下图功能，根据自己的需求，进行选择使用。

1、使用CATIA工程制图模块做好图纸，转为dwg格式文件。

2、使用autocad打开图纸。

3、把图形放置于固定图幅样式中即可。
