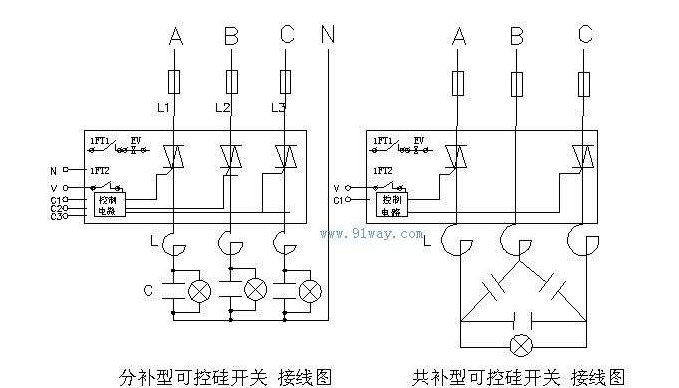

求双向可控硅模块的接线，请电工高手指点

需要可控硅触发板：

4-20mA是电流模拟信号，这个模块里有两个单向可控硅，用到交流里调压要两个可控硅反并联使用 ，每个可控硅分别控制交流电的正半周与负半周，所以两个可控硅都要触发。

扩展资料：

可控硅模块从内部封装芯片上可以分为可控模块和整流模块两大类；

从具体的用途上区分，可以分为：普通晶闸管模块（MTC\MTX\MTK\MTA)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块（MKC\MZC)、非绝缘型晶闸管、整流管及混合模块（也就是通常所说的电焊机专用模块MTG\MDG)。

三相整流桥输出可控硅模块（MDS)、单相（三相）整流桥模块（MDQ)、单相半控桥（三相全控桥）模块(MTS)以及肖特基模块等。

优点：

体积小、重量轻、结构紧凑、可靠性高、外接线简单、互换性好、便于维修和安装；结构重复性好，装置的机械设计可以简化，价格比分立器件低等诸多优点，因而在一诞生就受到了各大电力半导体厂家的热捧，并因此得到长足发展。
