F166X 电气安装测试仪的使用（RCD测试案例）

1、RCD的测试分为跳闸电流的测试及跳闸时间的测试两部分。这两部分测试线路的连接是相同的。对于单相RCD系统，接线方法参见下图；

2、对于三相RCD系统，需要分别对A、B、C三相进行测试。下图以测量B相为例，L红色表笔接B相，PE绿色表笔接N相；

3、测试前应确保RCD已合闸并处于带电状态，如下图所示；

4、测量完成后，RCD一般会跳闸，同时屏幕上会显示出测试结果，RCD跳闸状态参见下图；

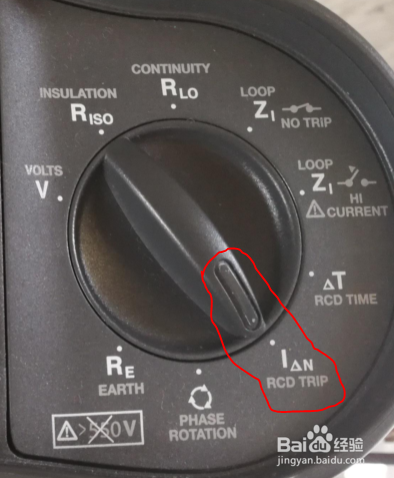

1、测量跳闸电流时，须将档位开关拨至“RCD  TRIP”档，如下图所示；

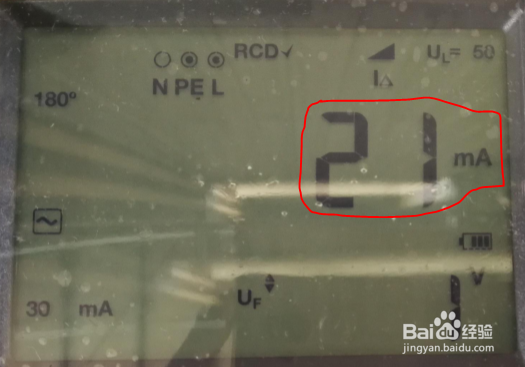

2、打开仪表电源开关待启动完成后，轻按“TEST”键并松开，仪表开始测试，结果如下，对于三相系统，须分别对A、B、C三相进行测试；

1、测量跳闸时间时，须将档位开关拨至“RCD  TIME”档，如下图所示；

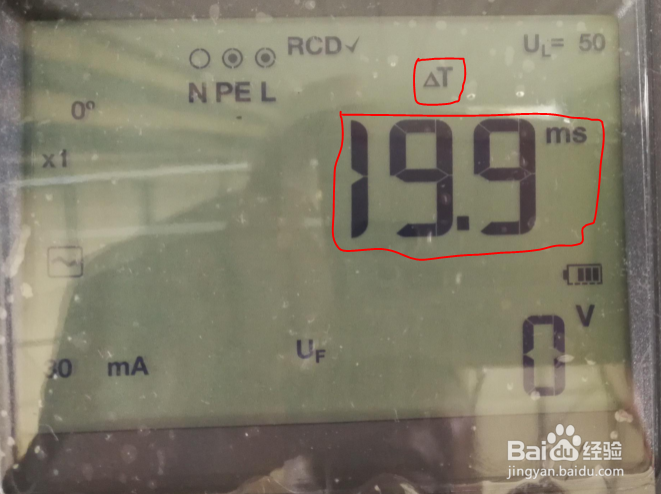

2、打开仪表电源开关待启动完成后，轻按“TEST”键并松开，仪表开始测试，结果如下；对于三相系统，须分别对A、B、C三相进行测试；

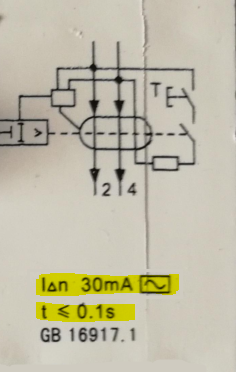

3、将以上的测量结果与实际要求进行对比，便 可判定RCD是否合格了。
