CAD如何旋转对齐任意角度图形

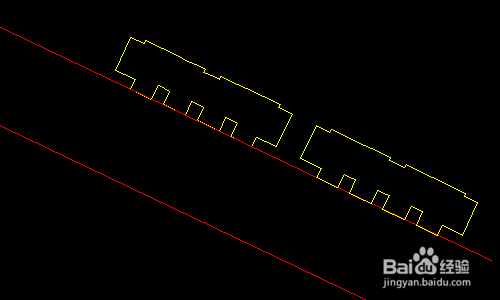

1、如图，我们需要把建筑单体沿着倾斜的红线摆放。常规思路是使用【RO】旋转命令。

2、首先把图形的长边上的一个点放到红线上。

3、选中图形，然后输入【RO】旋转命令

4、我们选定一个旋转基点，这个基点要是在直线上的点才行

5、根据屏幕提示，输入参数【R】然后回车或空格

6、根据提示选中第一个旋转参考点

7、然后选中第二个旋转参考点

8、这样就完成了整个旋转操作，建筑完全贴合到了我们想要旋转的红线上。

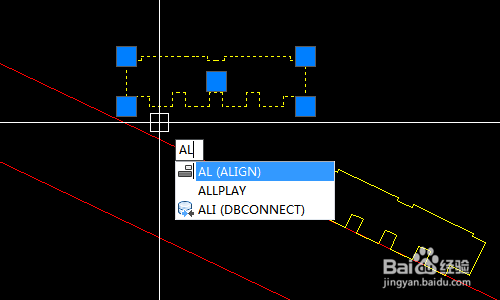

1、还有一种方法是用【AL】对齐命令，相对操作更加简洁一些，选中图形，输入【AL】命令

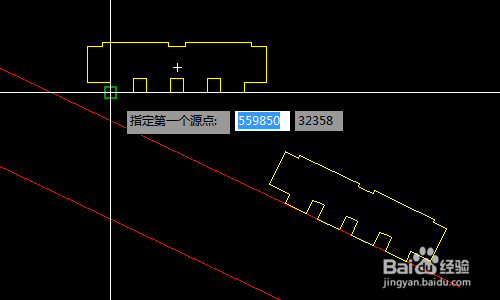

2、选中第一个源点，即图形上的第一参考点。

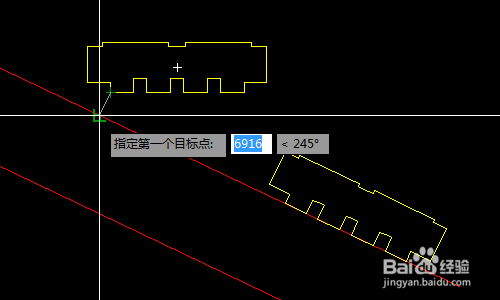

3、选中第一个目标点，即参考线上的第一参考点

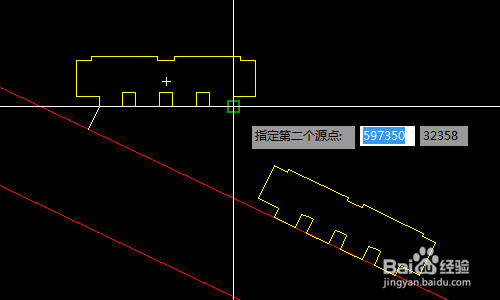

4、选中第二个源点，即图形上的第二参考点。

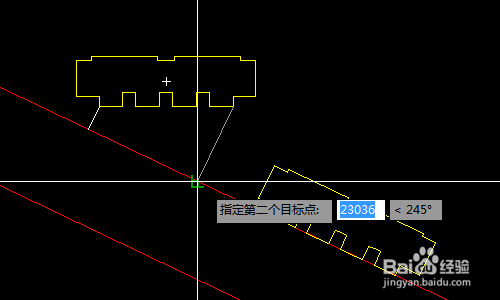

5、选中第二个目标点，即参考线上的第二参考点

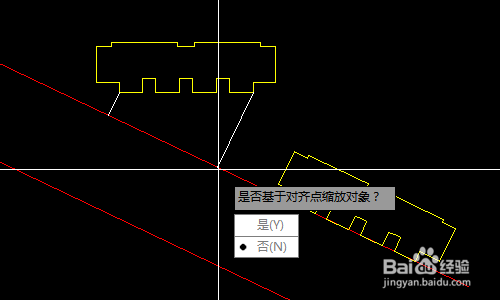

6、此时会提示是否缩放，我们选否，不进行缩放。

7、这样就完成了旋转操作，比方法一省去了个移动图形到参考线上的工作
