教大家如何使用HGQY-H电压互感器现场校验仪

1、接线方式

(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式

(2)用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

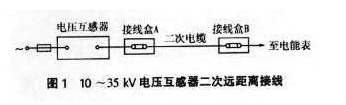

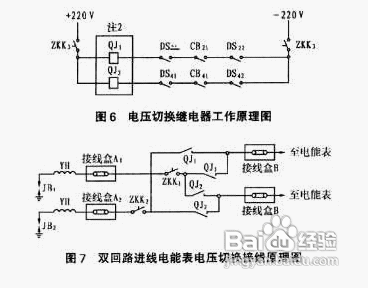

接线形式（附图）

2、常见异常的判断

1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；



2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；



3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；



4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；



5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。

3、电压互感器型号，字母符号表示的内容

第一个字母：J——电压互感器；

第二个字母：D——单相；S——三相

第三个字母：J——油浸；E——浇注；

第四个字母：数字——电压等级(KV)。

例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
