新手如何学习电路设计（小白）

1、首先是下载软件。

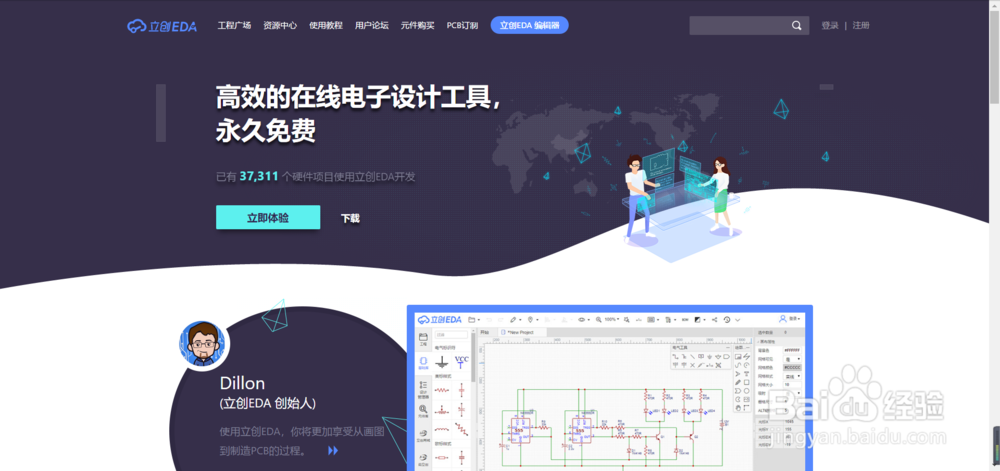

百度搜索立创EDA，或者进入链接http://lceda.cn,可以直接在浏览器运行，也可以下载桌面客户端，在线使用这里建议使用谷歌浏览器。

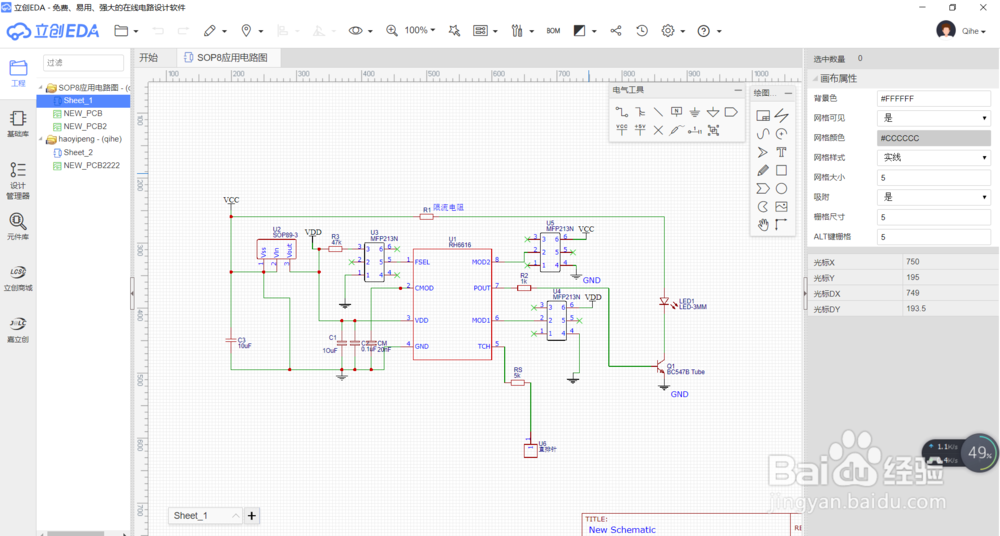

2、软件安装完成之后，首先就是熟悉软件的使用方式了，首先左边是导航栏，上面是工具栏，右侧是画布属性栏。

3、创建元件

 立创EDA的元件库还是很强大的，你可以在里面找到自己需要的元件，但是有时候需要自己绘制元件。自己绘制主要通过以下几个步骤。

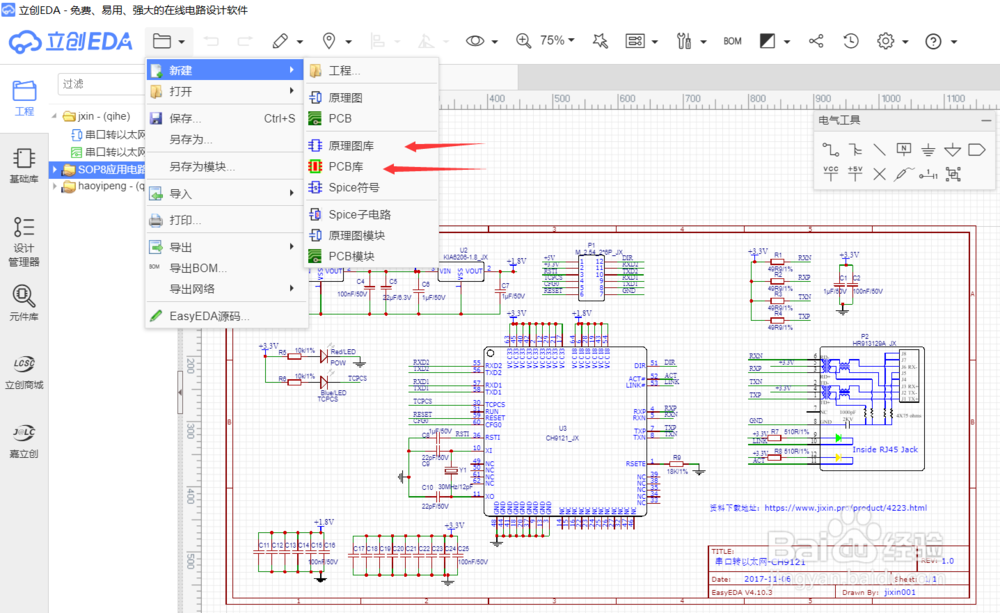

1、“文档 - 新建原理图库”绘制的元件可以去立创商城搜索零件，并下载零件规格书，文档内有详细的绘制图和封装图。

2、“新建 - PCB库”根据规格书的封装书进行绘制，绘画需要注意的就是一定要保证焊盘的大小以及间距，不然可能会影响到焊盘的焊接。

将原理图进行封装，原理图保存在元件库中的“个人库”中编辑元件进行封装即可

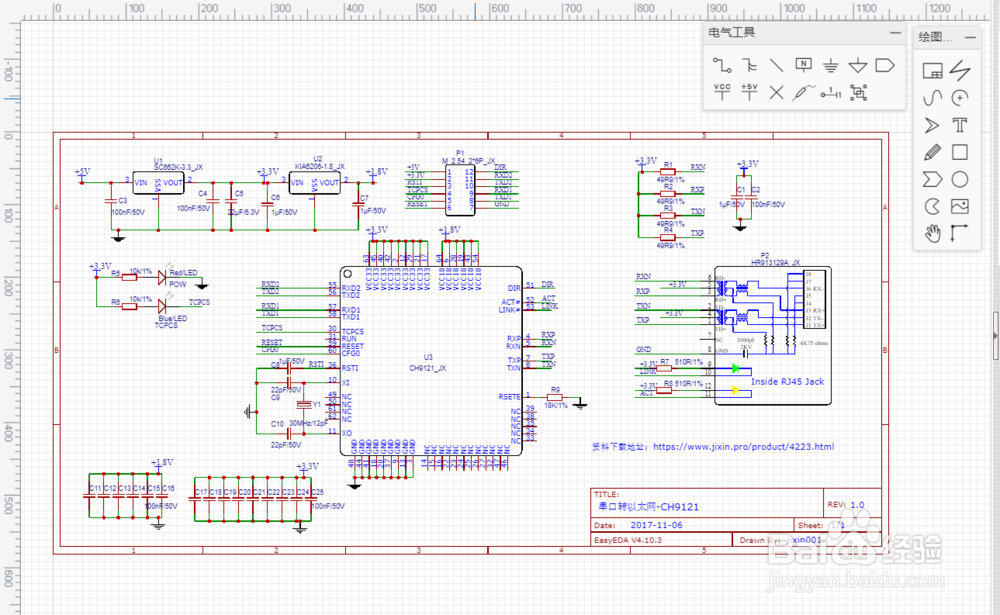

4、接下来就是原理图的设计了

如果开始没有设计的概念，可以去找找元件内的电路图进行模仿设计，工程广场内也有很多开源的设计文件。

1、首先是“文档 - 新建原理图”。

2、将预先设计好的元件放置在画布当中，使用导线将它们连接起来。

3、通过设计管理器，网络查看网络连通性。

4、保存 - 然后通过顶部工具栏原理图-转PCB。

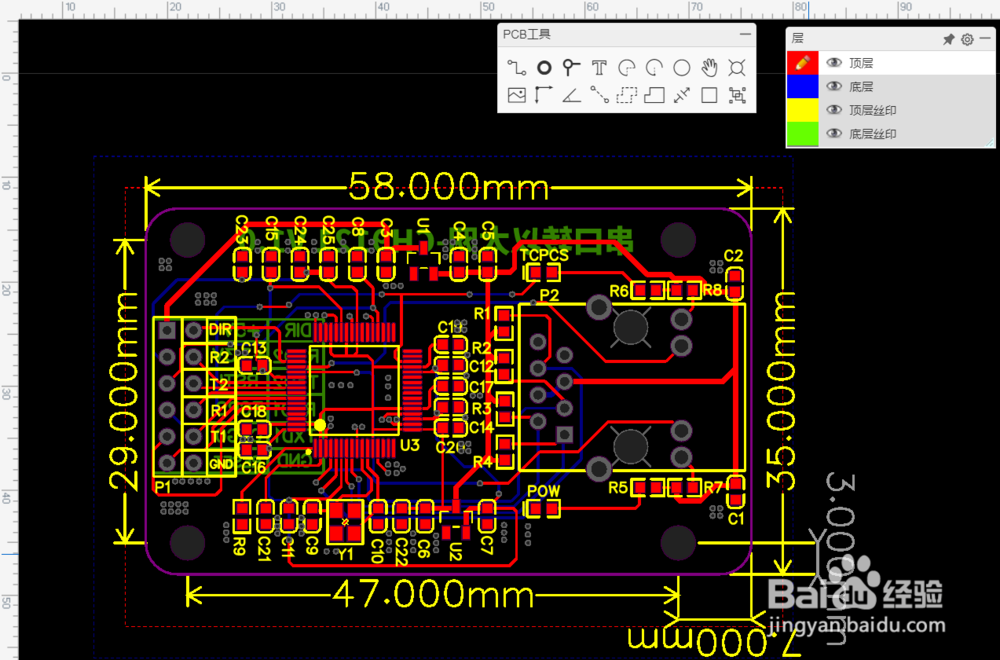

5、PCB设计

PCB的设计有几个点需要注意的就是，同一功能模块的电路应该尽量就近摆放，线宽的设置不应小于厂家的最小线宽。

1、转化成PCB后，将所有的元件摆放至边框内，边框取决于PCB的大小，绘制边框应要多多注意。

2、布线可以选择自动布线，或者手动布线，布线可以到将各个网络连通起来，通过顶层和底层切换进行连接。

3、通过DRC进行规则的检查，确认设计规则无误。

4、覆铜，使用覆铜工具围绕整体进行框选，每层都需要进行覆铜。

6、这里差不多就算完成了一幅电路图的设计了，如果需要打样可以生成制造文件Gerber,直接把文件发给厂家即可。
