proe钣金件创建偏移壁的方法

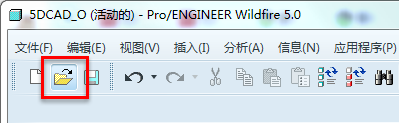

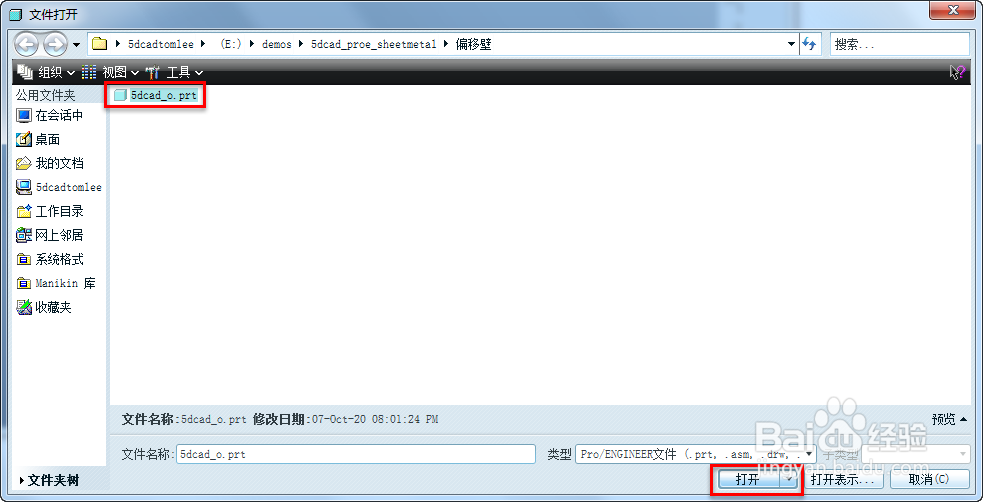

1、打开现有钣金零件，模型上事先已经准备好了曲面。

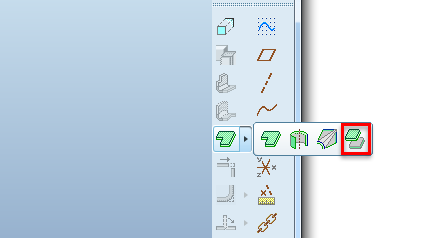

2、点击图标启动偏移壁创建。

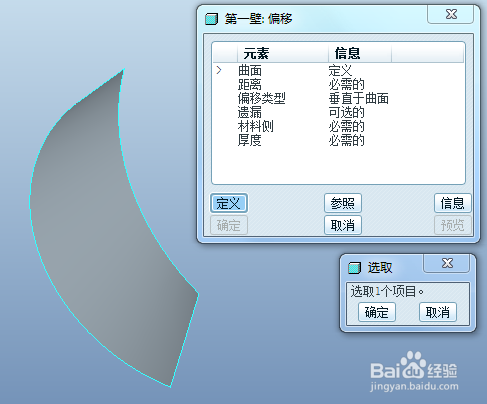

3、这个指令还是菜单对话框模式，选择现有曲面即可。

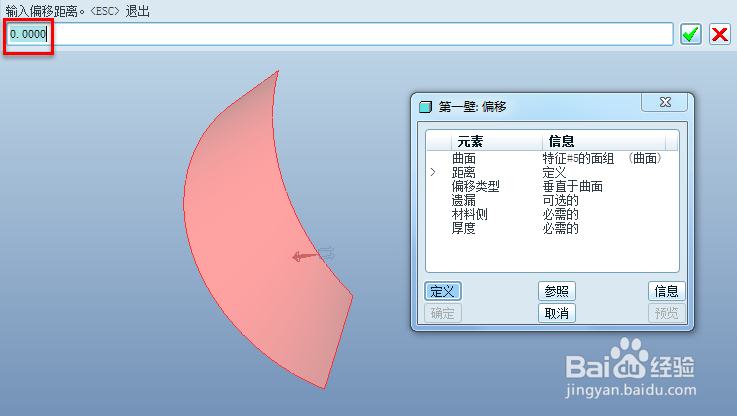

4、选择曲面后，马上弹出输入栏，这个尺寸注意不是偏移壁厚，而是从曲面偏移出来的距离，一般我们输入0，因为曲面创建可能参考内侧或者外侧尺寸。如果偏移需要输入数值，注意红色箭头，相同方向输入正值，反方向输入负值。

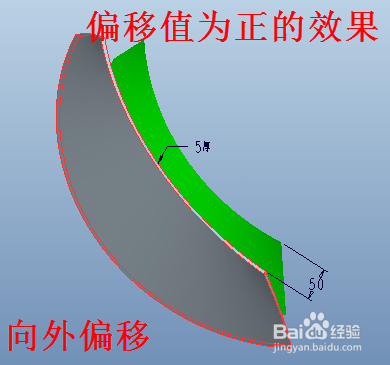

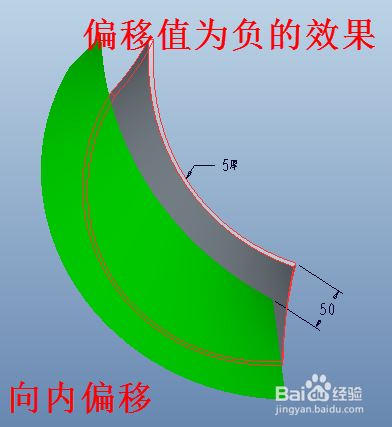

5、三种偏移定义效果对比见下图。

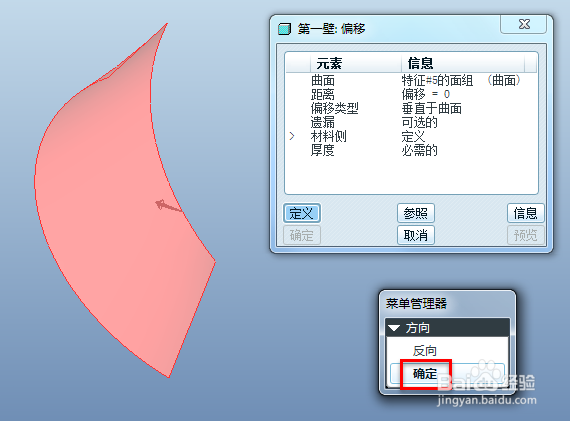

6、输入确定偏移值后，接下来确定壁厚生成方向，如图红色箭头表示向外，可以点击菜单“方向”切换，如果不需要直接点击“确定”。

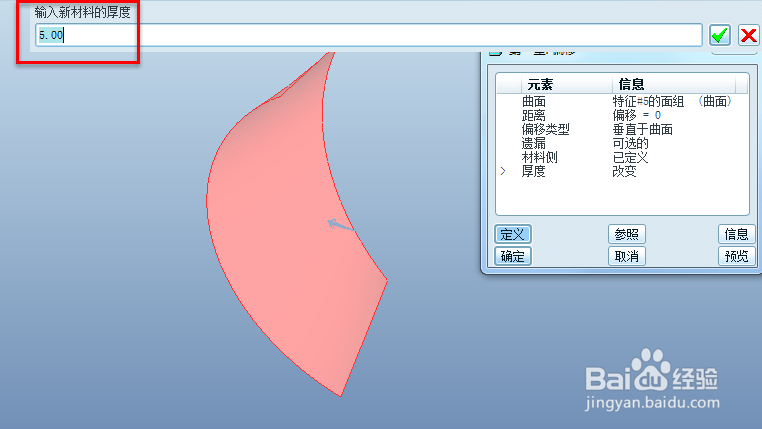

7、接下来会弹出钣金壁厚度输入栏，输入壁厚回车确认。

8、如果有项目需要修改，可以在对话框中双击栏目修改。

9、完成所有定义后，点击确定。

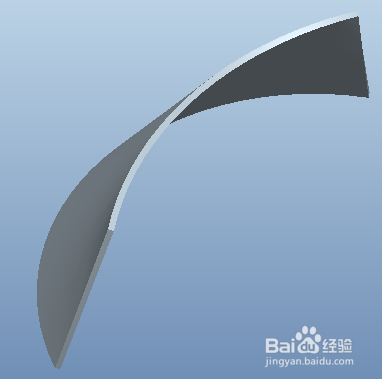

10、偏移壁特征创建完成。

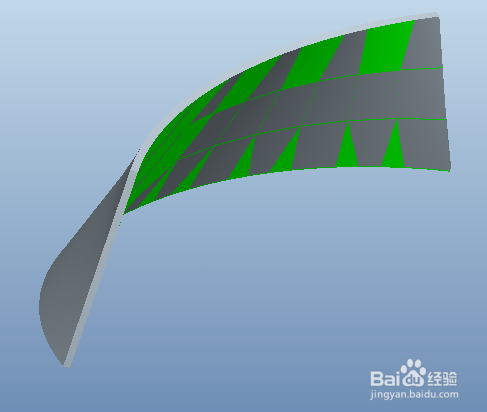

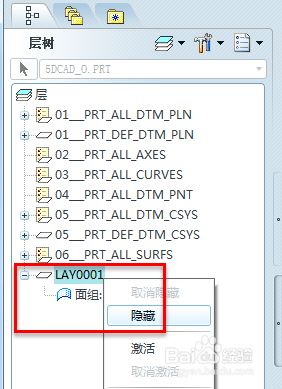

11、这时曲面显示在模型上就有些多余了，可以用层管理起来，收集面组到层，然后隐藏。

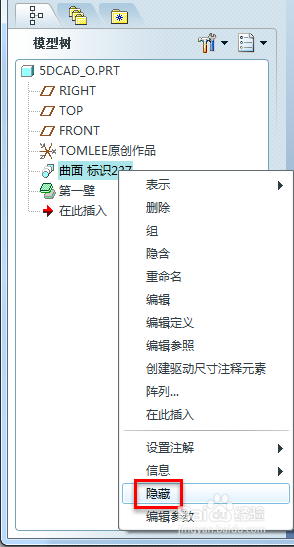

12、还可以直接在模型树选中曲面特征，右键快捷菜单中选择隐藏。

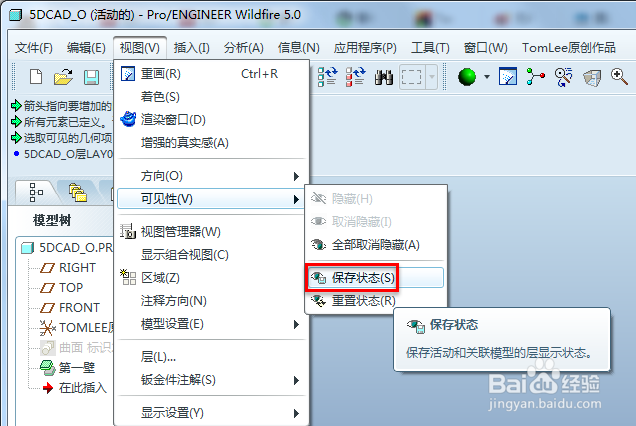

不管是哪种隐藏管理，都记得保存状态，不然下次打开模型，曲面又跑出来了。

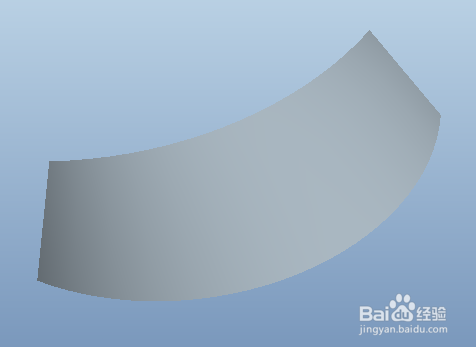

曲面隐藏后，模型显示就更清楚了。
