高速PCB设计中丝印的要求及摆放

1、Display--color/visibility--Board Geometry勾选中silkscreen top/bottom 和soldermask top/bottom

2、package Geometry勾选中silkscreen top/bottom和soldermask top/bottom

3、在componets勾选中silkscreen top(bottom) refdes

4、选项 →OK ，然后如下图

1、正面：从左到右，从下到上（如下图）：

2、背面：从右向左，从下向上（如下图）

3、贴片及DIP器件的字体大小我们优先用32号字，当器件摆放较密时，我们再用31号字体；

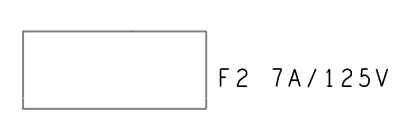

增加标注及说明文字：板子除了位号之外有时需要添加一些说明性的文字如：保险管的电压/电流值；一些连接器的说明等等。执行命令：Add->Text->输入要添加的文字，option选项如下图：

4、添加后如下图：

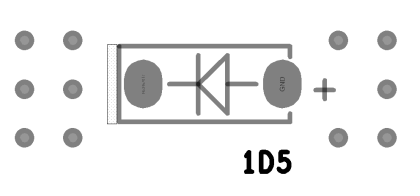

5、有极性之器件的正负极摆放要求（极性标示不能放在过孔上）
