4线16译码器的工作原理是什么

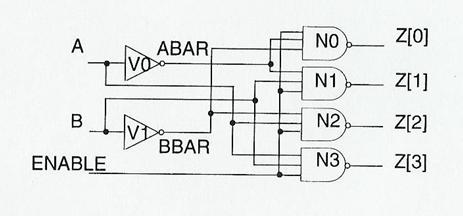

对0000—0111的输入信号进行译码输出。

将两片3线—8线译码器连接成4线—16线译码器，其中第二片74138的使能端G1和第一片的使能端G2A接成D输入端。当D=0时，第一片74138工作，对0000—0111的输入信号进行译码输出。当D=1时，第二片74138工作，对1000—1111的输入信号进行译码输出。

其输出为低电平有效，使能端G1为高电平有效，/G2,/G3为低电平有效，当其中一个为低电平，输出端全部为1。

扩展资料：

译码器使用要求规定：

1、输出为低电平有效，故实现逻辑功能时，输出端不可接或门及或非门（因为每次仅一个为低电平，其余皆为高电平）。

2、用4个输入线写出输出线的地址，使得在一个选通输入为低时数据通过另一个选通输入。当任何一个选通输入是高时，所有输出都为高。

参考资料来源：百度百科-译码器
