CAD-079】3D-三维制图中边界的应用技巧

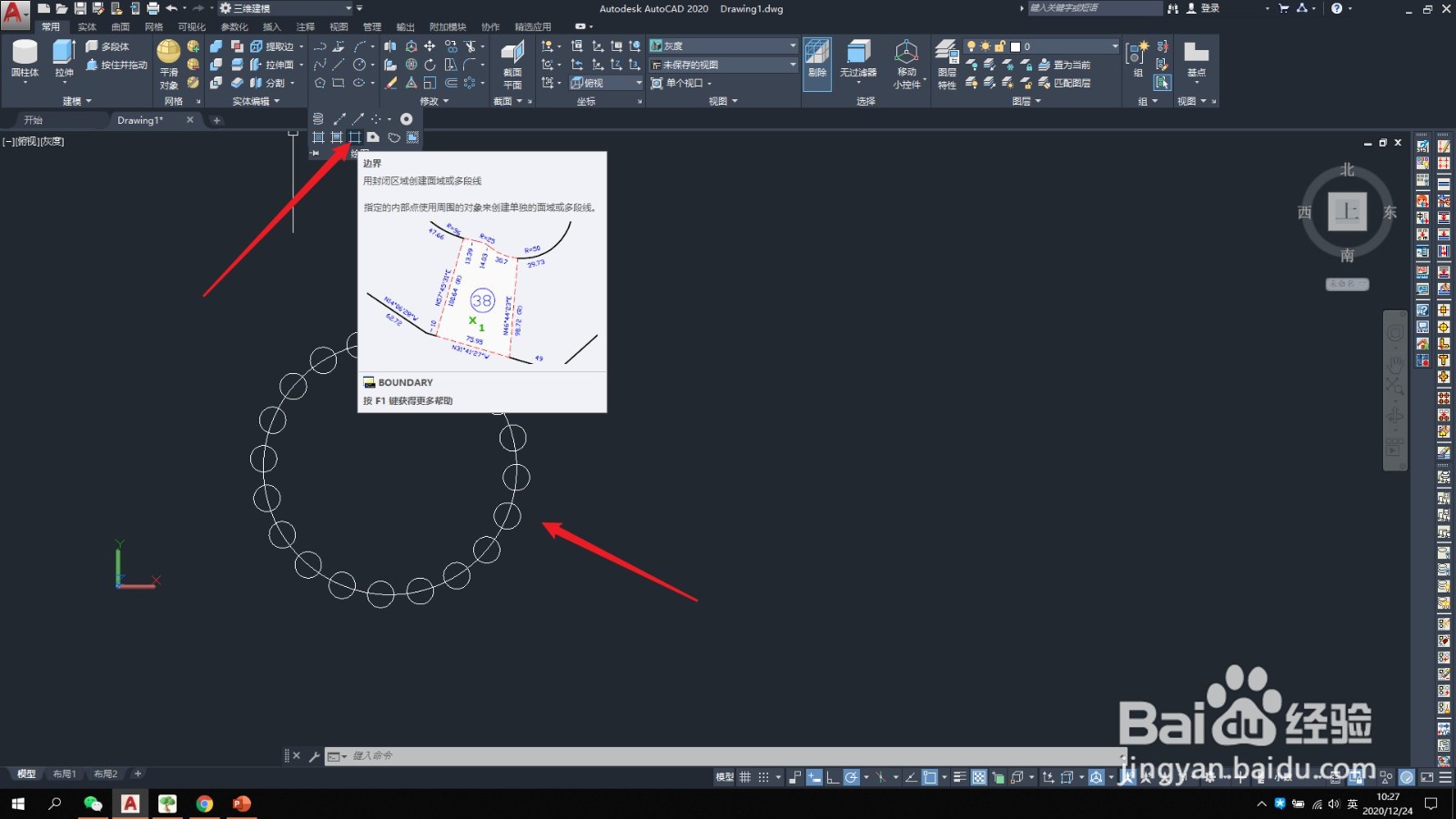

1、首先，新建cad文档，切换到三维模式，绘制如图所示的图例。同时，认识一下边界命令的位置。

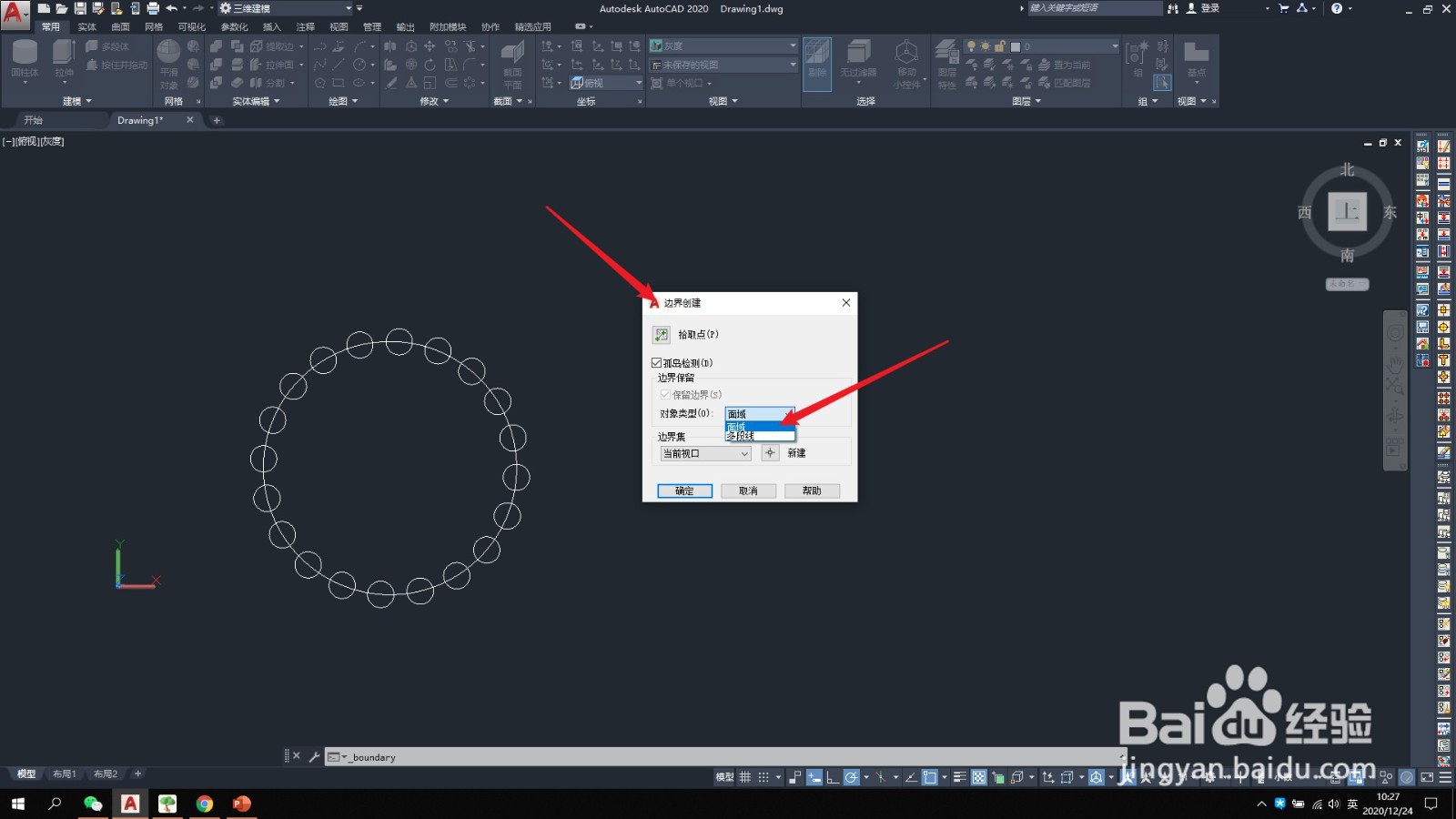

2、在弹出对话框中，单击提取的边界为面域，单击确定。

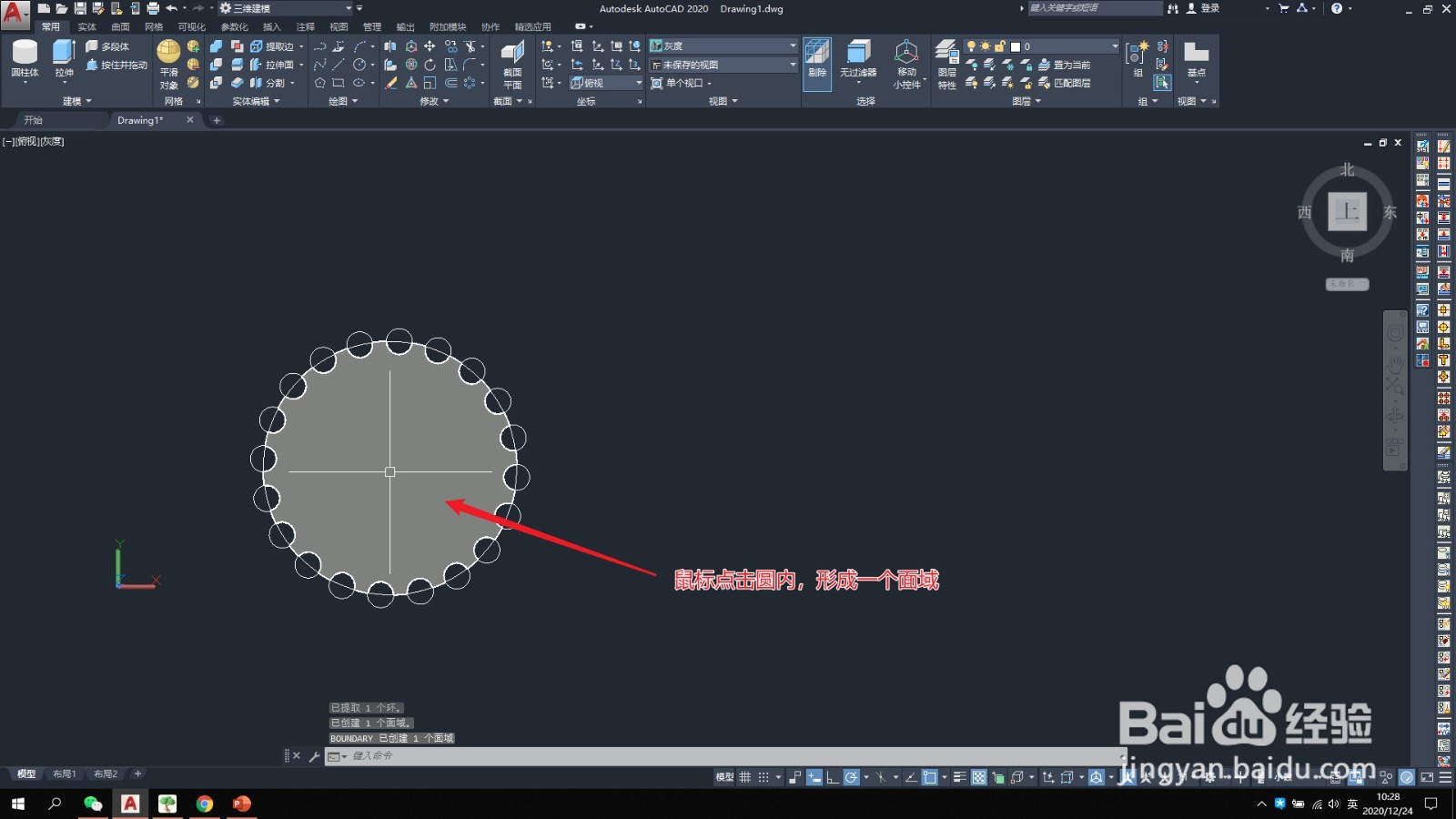

3、鼠标点击多边形的内部，提取面域边界。

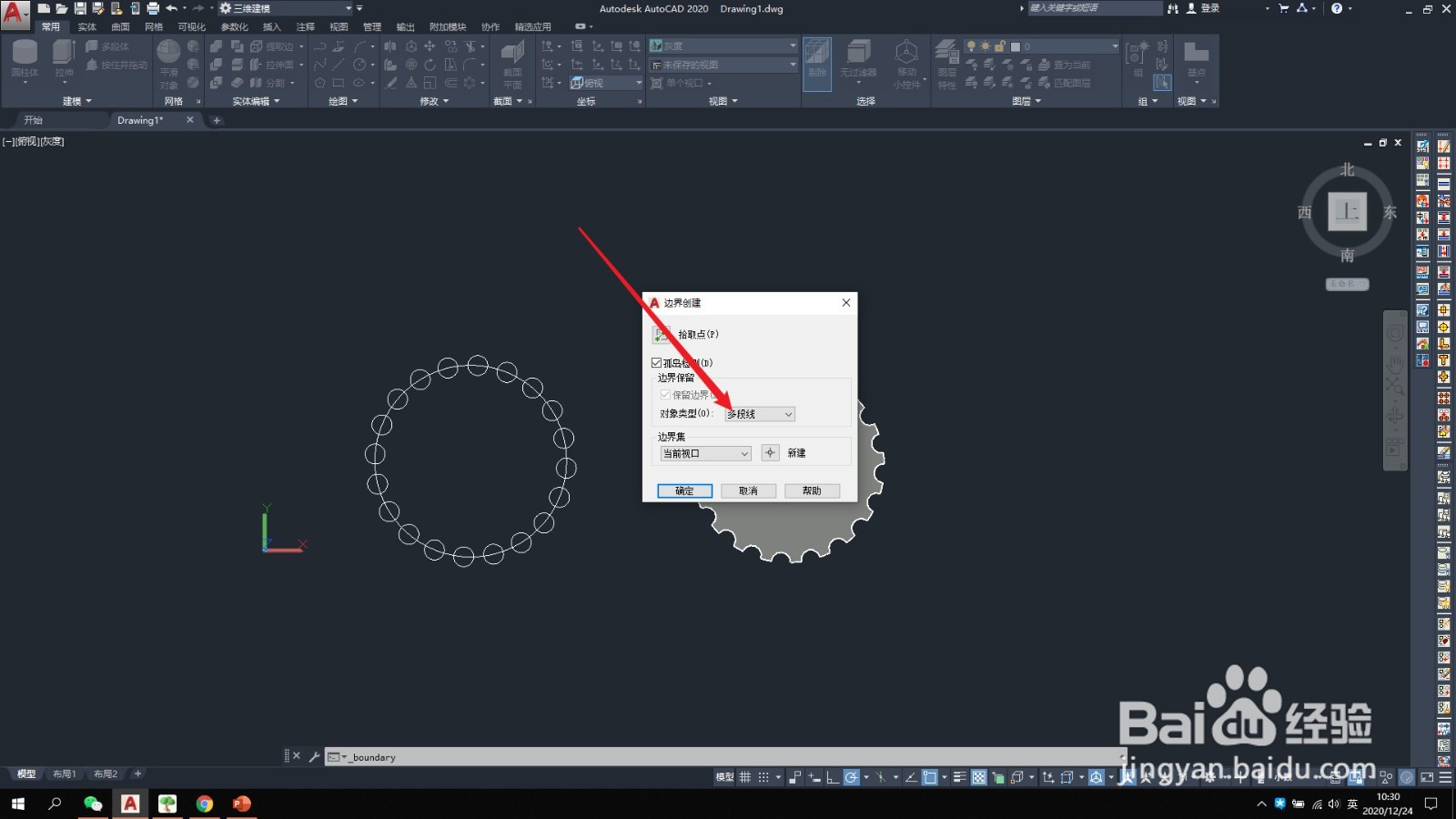

4、再次执行边界命令。在弹出的对话框中，选择多边形边界。

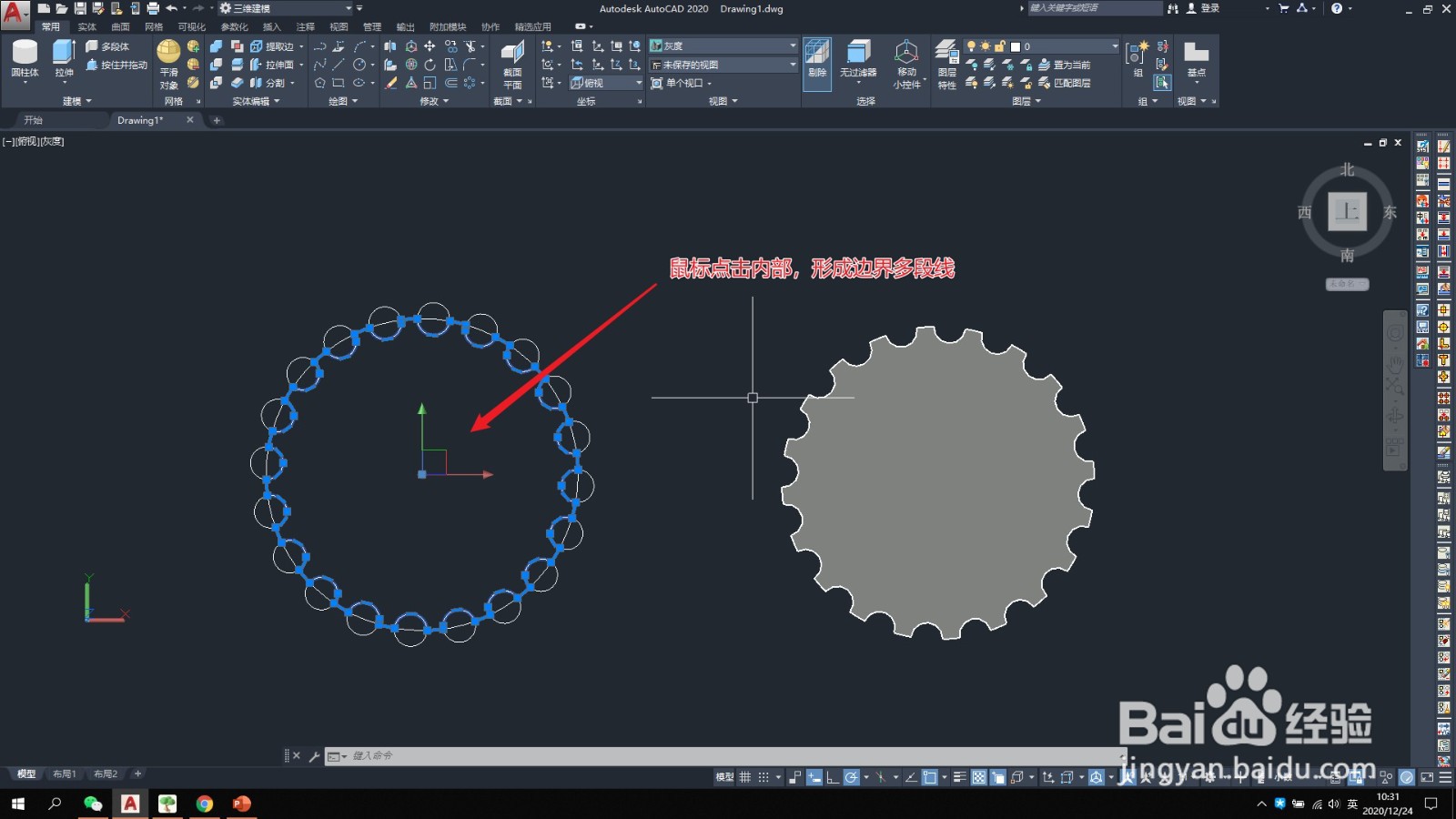

5、点击确定，鼠标单击图例内部，提取多边形边界。

ps：这里对于重复图形的选择，有个小技巧，可以打开cad下方快捷工具栏中的选择循环按钮。这样，当你选择图形边界时，软件就会提示你是要选择原来图形还是多段线。

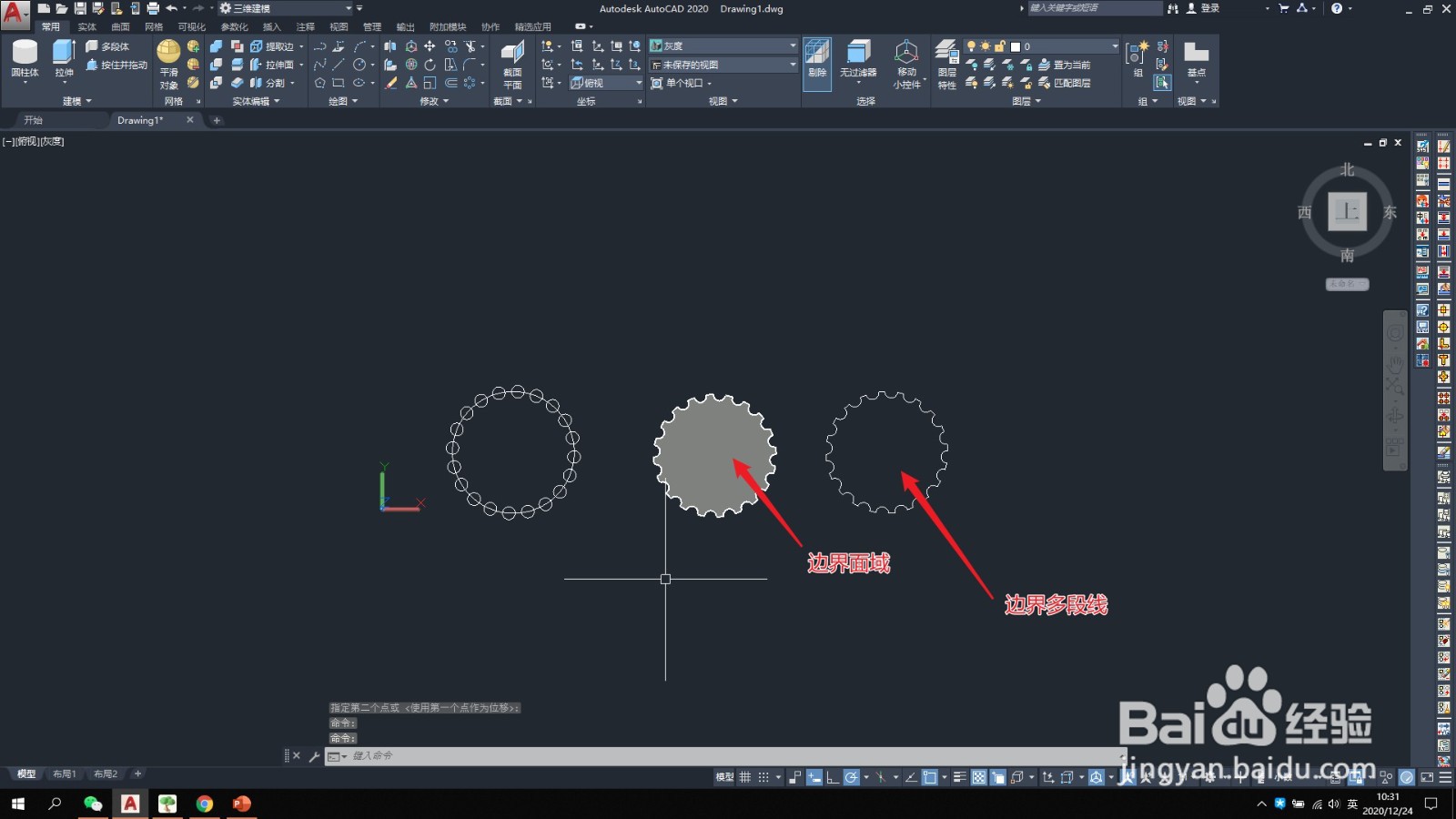

6、如图，利用边界可以快捷的对复杂图形形成的封闭区域提取多段线和面域。如图所示提取结果，这种操作方法要比修剪来的快捷和有效。
