简易PLC一体机接线方法

关于简易plc一体机的接线图解

工具/原料

简易plc一体机

传感器，开关，电磁阀，交流接触器

普通电线

直流电源24V/2A

输入端接线方法

接线前首先确定手上的传感器的型号，型号一般分为两种：PNP，NPN

例如我们选的是NPN

确定好型号后

如果是NPN传感器，一般有三根线，两根是电源线，一根是信号线，电源线接在直流电源上，信号线接在简易plc一体机的输入端X，简易plc一体机的XCOM，也就是输入公共端接24V的正极。

如果是PNP传感器，一般有三根线，两根是电源线，一根是信号线，电源线接在直流电源上，信号线接在简易plc一体机的输入端X，简易plc一体机的XCOM，也就是输入公共端接24V的负极。

输出端接线方法

首先先确认手中的简易plc一体机的输出型号，一般分为两种：继电器输出型和晶体管输出型

继电器输出型可以接交流220V或者直流24V负载

晶体管输出型可以接直流24V负载

值得注意的是晶体管不能接交流负载

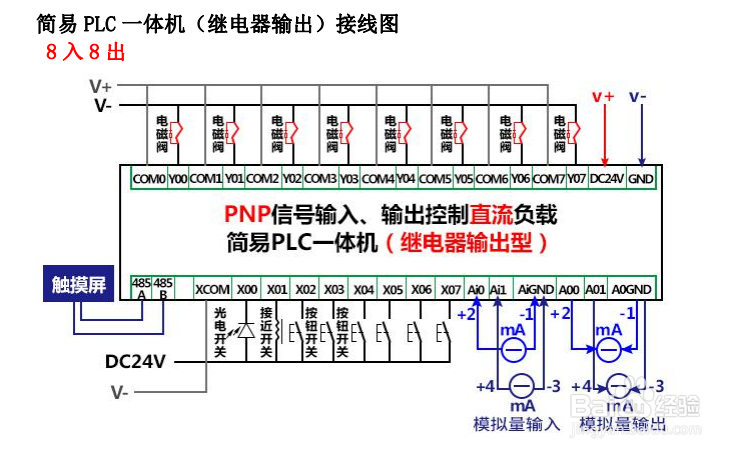

继电器输出型：1.输出端的COM0接直流电源正极，输出端的Y0接负载的正极，负载的负极接直流电源的负极。

                        2.输出端的COM0接火线，输出端的Y0接负载的正极，负载的负极接直流电源的零线。

晶体管输出型：输出端的COM-接直流电源负极，输出端的Y0接负载的负极，负载的正极接直流电源的正极。

注意事项

晶体管输出公共端不可接错，只能接直流24v负极，不可接交流220v
