Creo6.0新功能之创建螺旋轨迹曲线

1、新建实体零件

2、点击图标，启动螺旋扫描特征创建。

3、参考——定义草绘

4、选择front基准平面，接受其余默认点“草绘”进入草绘

5、绘制螺旋轮廓，绘制一条中心线作为螺旋轴，注意螺旋轮廓在中心线的一侧。

点击“确定”完成草绘。

6、点击“草绘”图标进入草绘扫描截面，绘制一个圆作为扫描截面，点击“确定”完成草绘。

7、在参考中勾选“创建螺旋轨迹曲线”，点击“确定”完成螺旋扫描特征的创建。

8、创建的螺旋轨迹曲线，见下图黄色螺旋扫描几何内部的蓝色曲线。

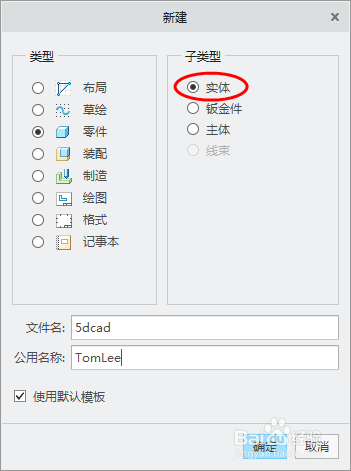

1、新建实体零件

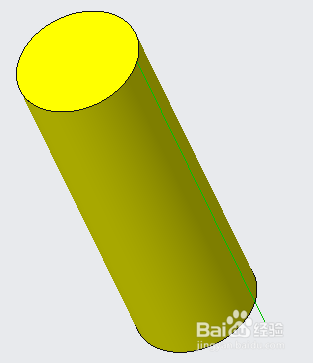

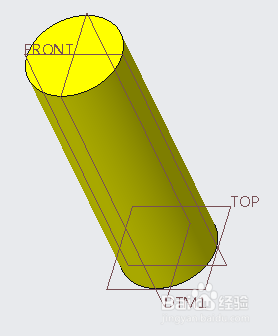

2、先拉伸创建一个实体几何，为体积块螺旋扫描特征创建做准备。

3、草绘一条曲线，为体积块螺旋扫描特征创建做准备。

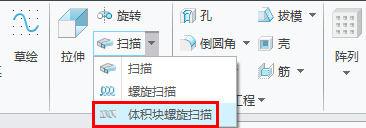

4、点击图标，启动体积块螺旋扫描特征创建。

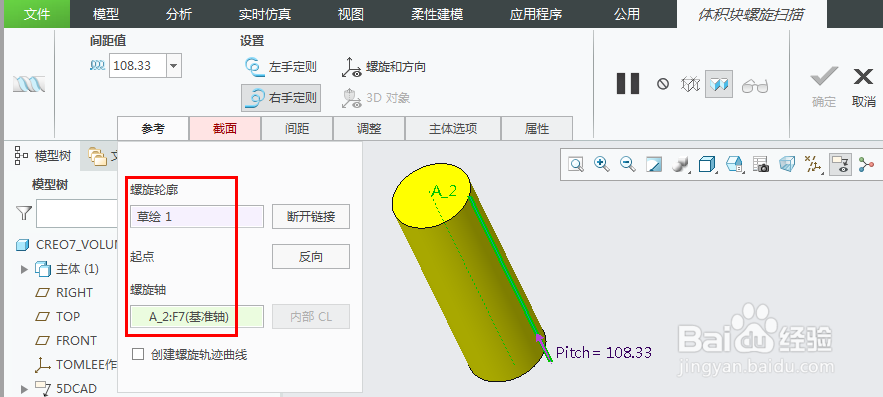

5、选择刚才的草绘曲线作为“螺旋轮廓”

选择圆柱体中心的A_2轴作为螺旋轴

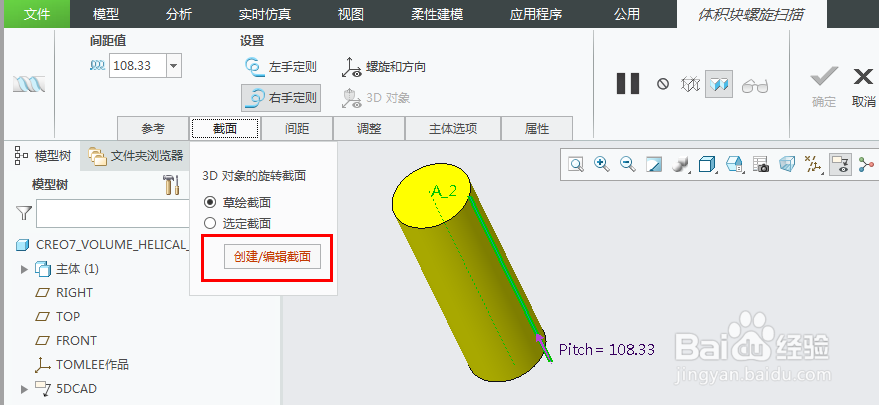

6、截面——3D对象的旋转截面

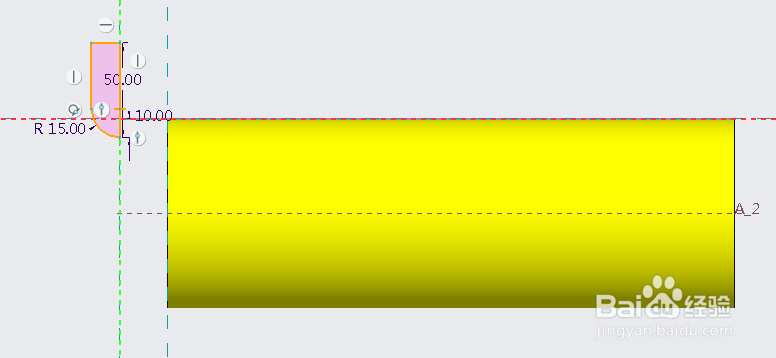

7、草绘一个轮廓，就好似是一把刀具，未来在实体上螺旋切削。

8、参考内勾选“创建螺旋轨迹曲线”

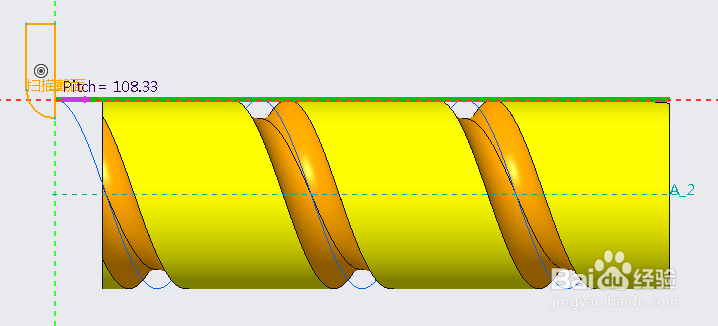

9、点击“确定”完成草绘，体积块螺旋扫描特征创建完成。

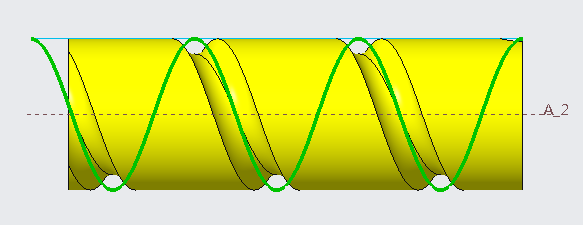

10、创建的螺旋轨迹曲线，就是切掉材料中的绿色高亮显示的曲线。
