用与非门和非门实现逻辑关系，画出逻辑图

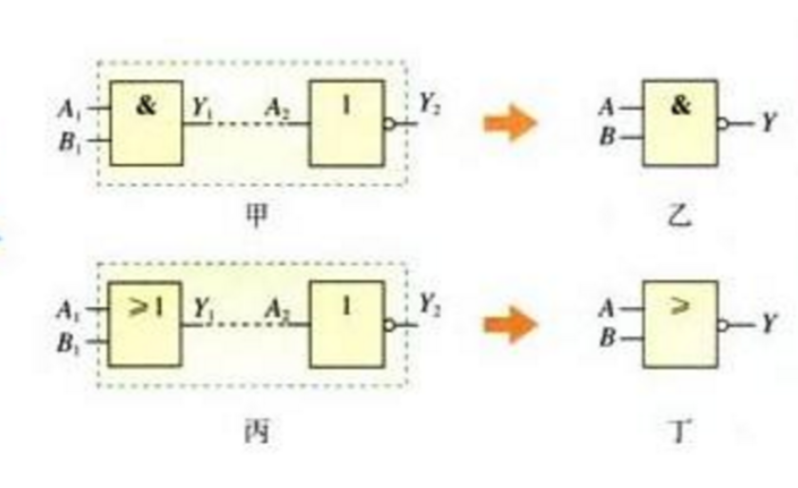

逻辑图如下：

非门有一个输入和一个输出端。当其输入端为高电平（逻辑1）时输出端为低电平（逻辑0），当其输入端为低电平时输出端为高电平。也就是说，输入端和输出端的电平状态总是反相的。非门（反相器）通常采用CMOS逻辑和TTL逻辑，也可以通过NMOS逻辑、PMOS逻辑等来实现。

扩展资料：

CMOS逻辑：

两管的栅极相连作为输入端，两管的漏极相连作为输出端。TN的源极接地，TP的源极接电源。为了保证电路正常工作，VDD需要大于TN管开启电压VTN和TP管开启电压VTP的绝对值的和，即UDD>UTN+ |UTP|。

当Ui=0V时，TN截止，TP导通，Uo≈UDD为高电平；当Ui=UDD时，TN导通，TP截止，Uo≈0V为低电平。因此实现了逻辑非的功能。

TTL逻辑：

TTL反相器由三部分组成，包括输入级、倒相级、输出级组成 [3]  。由于输入和输出均为三极管结构，因此也成为三极管-三极管逻辑电路。
