虚拟机vmware中step7连接现场PLC 分享

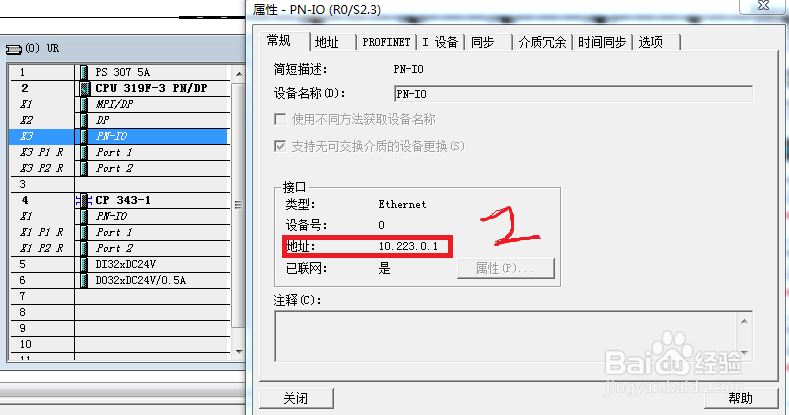

1、明确设备的IP地址网段。这个需要到该设备的程序中的PN-IO属性中看。

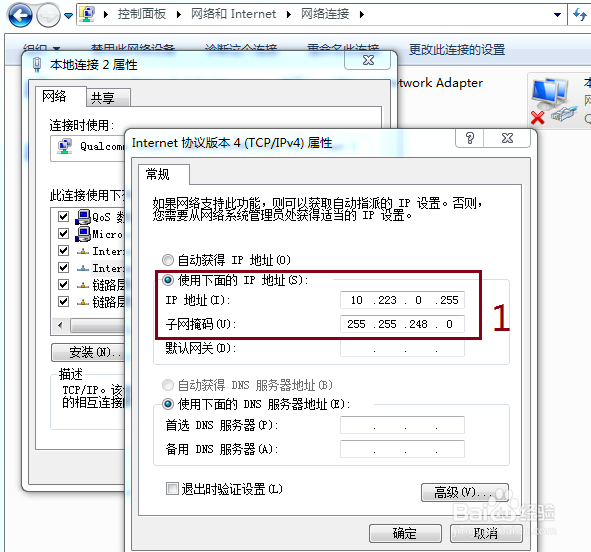

2、连接工业网线，建立电脑和PLC设备的连接。并检查。通过ping ip址检查

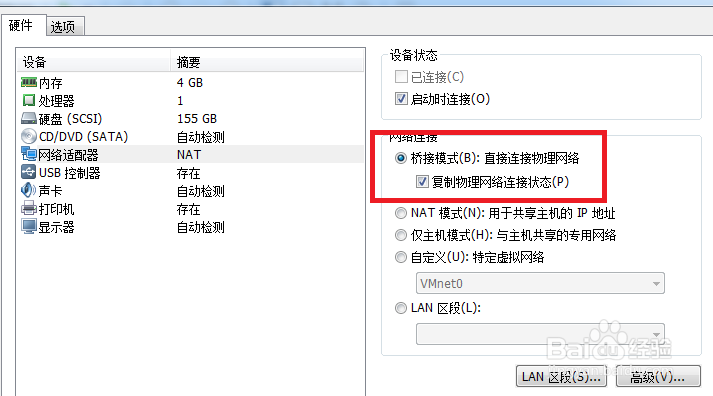

3、打开VMware，编辑虚拟网络，调整为桥接模式，这里是为了共享主机的物理地址，

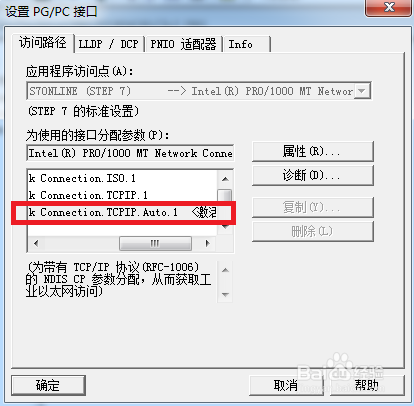

4、设置PG/PC接口，这里选择对应的接口模式，因为是用的网线，所以要使用后缀为TCPIP协议的接口。前面为VMware中win7系统的网络驱动

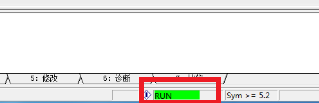

5、打开一个程序监控页面，进行监控检查。如图则成功

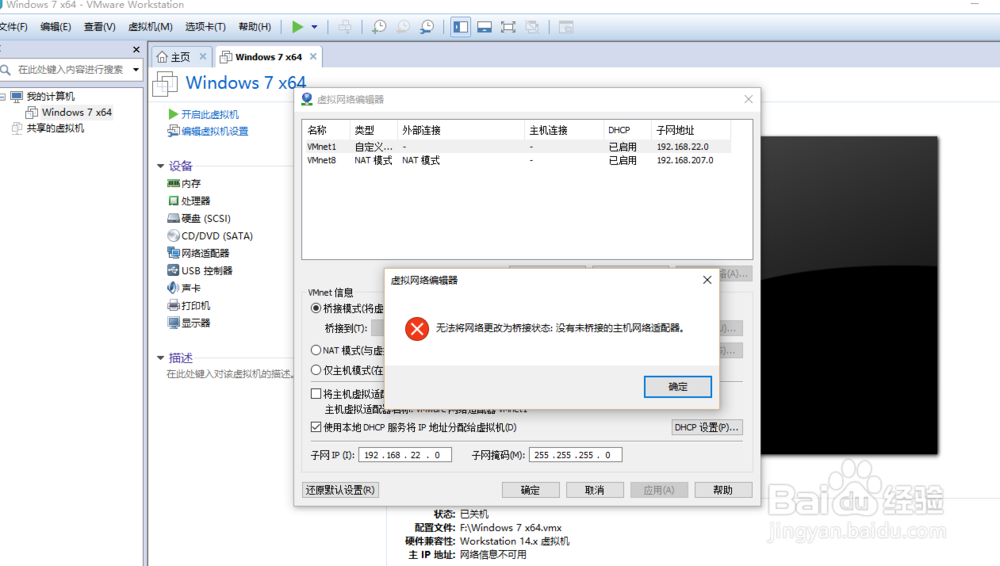

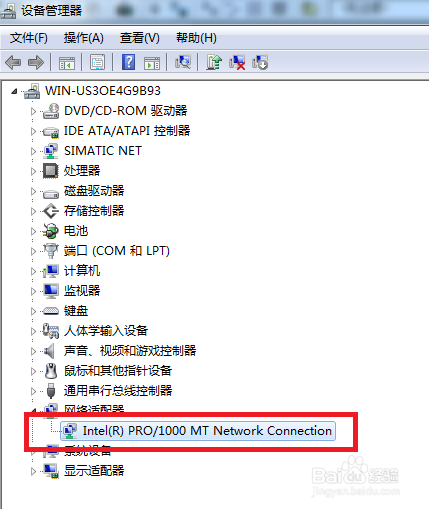

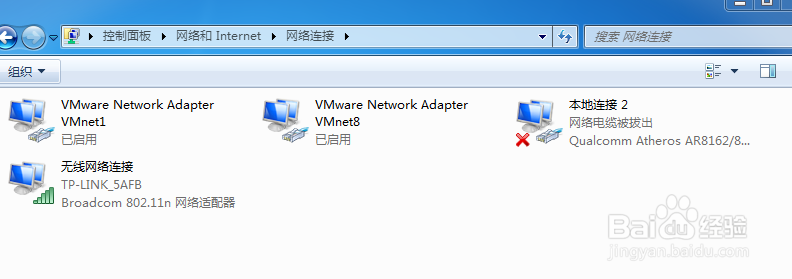

1、电脑能进行桥接的原因是安装好VMware时原系统的驱动会增加两个虚拟网络驱动。如果没有是无法进行桥接的。这里坑死人啊，刚开始装上了，却没有虚拟网络驱动如图2

2、设置PG/PC接口时，因为选用的是网线，所以要使用后缀为TCPIP协议的接口，前缀是VMware中电脑系统的网络驱动名称
