NI矩阵开关PXI2536开箱

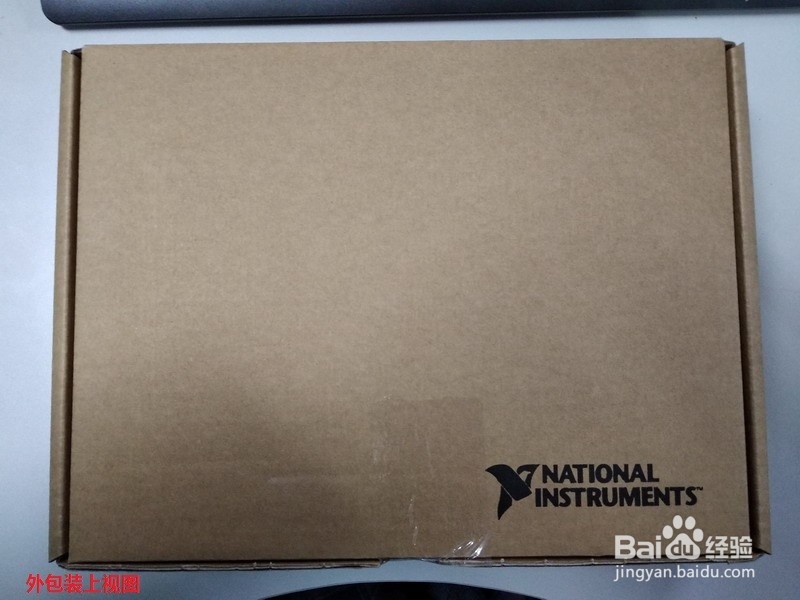

1、外包装整体是棕黄色，上市图说明这是national instruments的产品。

底视图则只能说明外包装纸盒的生产商，以及改包装是通用产品。

2、外包装的侧面白色标签写明该产品是PXI-2536.

共有8*64个矩阵开关；其中条形码就是该产品的唯一识别码/序列号。

1、和外包装一样简朴的是箱内物品的摆放，不存在泡沫防震填充物。只用了一张纸进行了隔离。

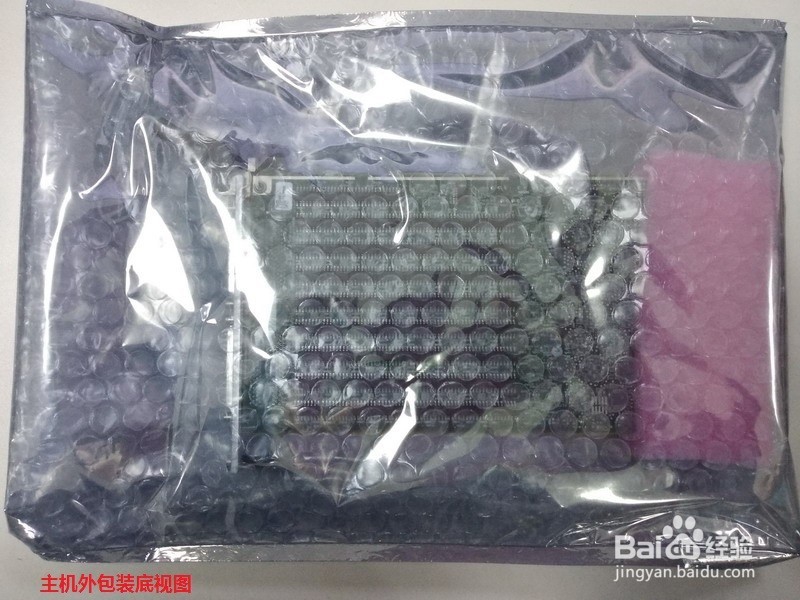

1、箱内的主机的外包装袋是防静电袋，还包含了一层气泡布。附件是说明出，注意事项以及光盘。

2、附件包含有两个光盘，一本手册，一张简介。

安装时可以executive 2015光盘可以选择不安装，另一个光盘可以安装。

注：labview的版本也要和驱动匹配。

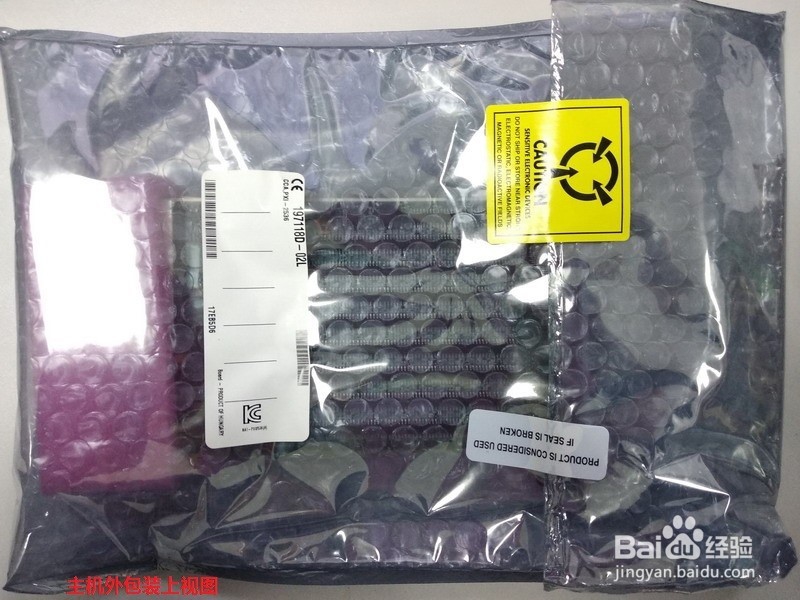

1、主机的外包装袋质量很好，防静电，只有一侧贴有白色标签，该白色标签和外包装盒的标签性质一致。

另外还贴有提醒标签，在取用时要防止静电。

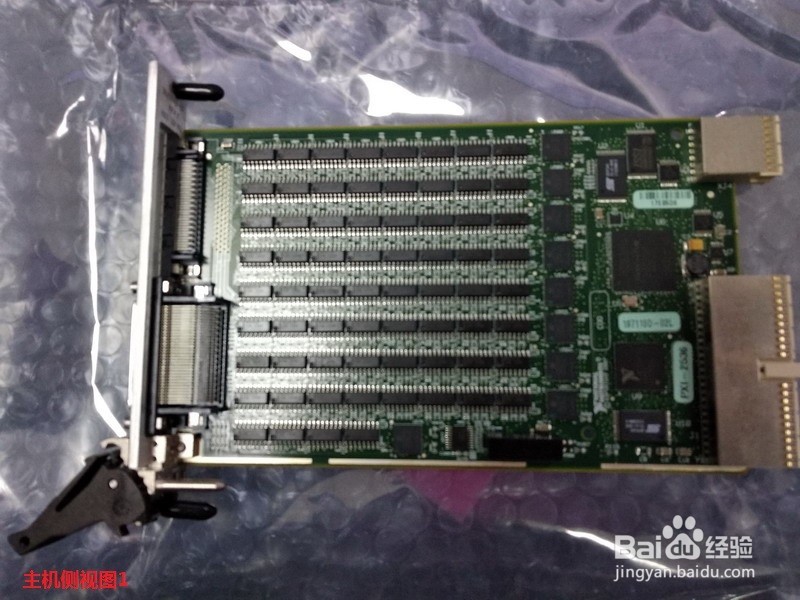

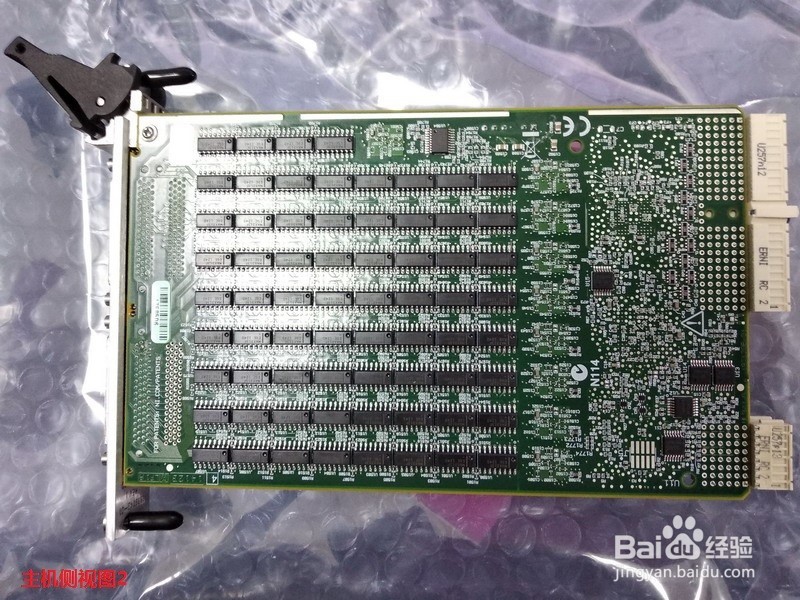

1、主机的两侧看上去很相似，有两个用来固定的螺丝用黑色胶壳保护着。

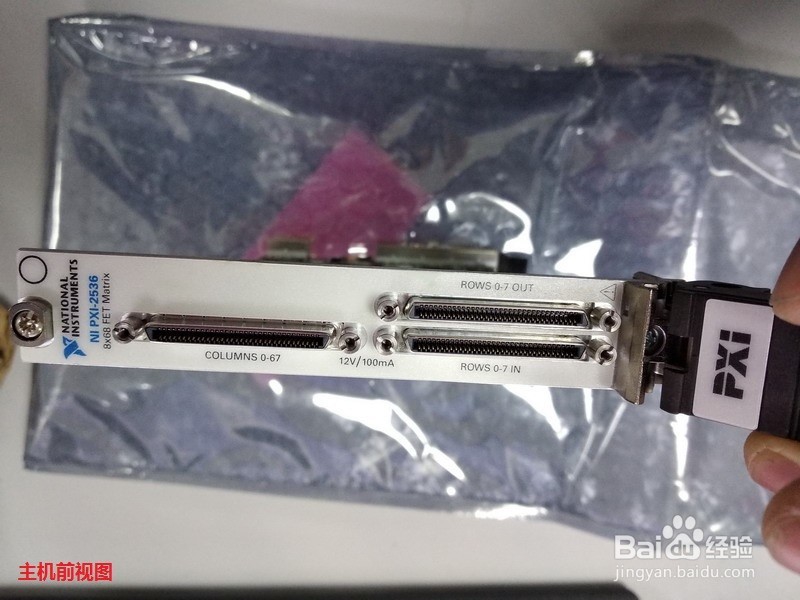

2、主机的前视图看到有两个行接口，包括输入输出；一个列接口；

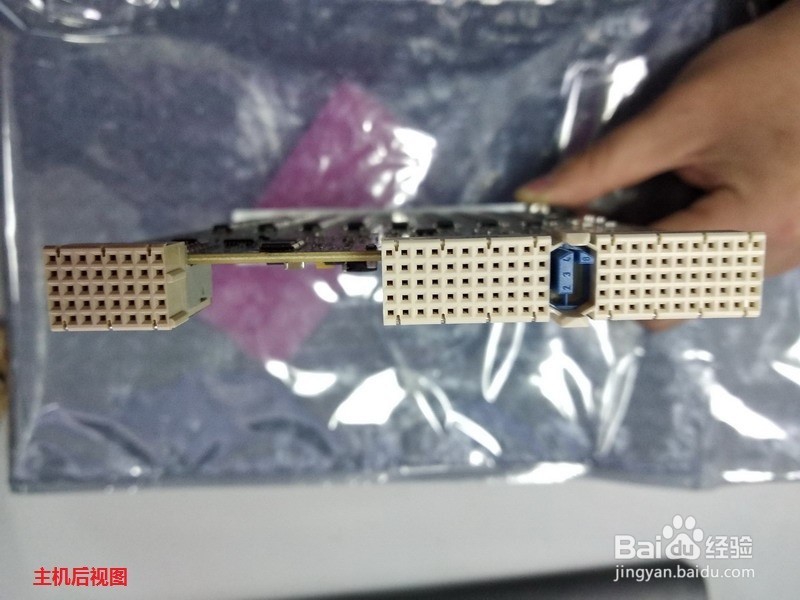

后视图可以看出该卡的接口为PXI接口。

1、在进行安装前，我们需要将两个螺丝上的保护胶壳去除，胶壳是通过旋转卸下来，而不是拽下来。

2、然后选好机箱的孔位，慢慢往里面滑行推进去，注意整个过程机箱不要带电，也要防静电操作。

3、注意在滑行到尾端时，卡扣要先按下去，不然黑色卡头进不去。并且注意PXI的板卡要插入PXI的插槽中。当然，如果插槽是混合插槽，那么PXI&PXIe均可以插入。

4、当黑色卡头进入到机箱后，然后用力网上搬动该卡头，相当于利用杠杆原理，整个板卡都会进入到机箱中。当然不要用力过猛，缓缓拉起卡头即可。

5、当真个板卡插入机箱后，通过螺丝刀将上下两个螺丝凝乳螺丝孔位，这一点必须做，这样就使板卡接地了。

1、优点：

（1）和普通的机械继电器开关和固态开关而言，fet继电器开关时间目前最短；

（2）整个板卡非常小也非常轻，可以使用labview轻松编程；

（3）可以组合多个矩阵开关的工作组，所以适合大型工程；

（4）一张卡的开关数量为8*64，数量庞大；

（5）开关闭合的次数仍然有次数限制，一般是10w次。

2、缺点：

（1）价格昂贵，一张卡3万多人民币；

（2）包装过于简陋，另外说明书还是只有纯英文的，并且对光盘等附件没有应用解释。
