solidworks2019绕线动画-3

1、前两节我们介绍了绕线动画的两个零件，一个是转轴，一个是绕线。这节介绍动画的制作。

2、新建装配零件，插入转轴和绕线。添加配合关系。详细见视频。

3、在上视图绘制控制草图。添加草图约束，角度设置为8°

4、绘制绕线的延长部分。以绕线的端面为基准面，绘制草图。

5、创建【拉伸特征】，选择草图，方向选择到点，选择上视图上面绘制的草图顶点

6、动画前期工作完毕，想要看起来比较美观，给模型添加外观。

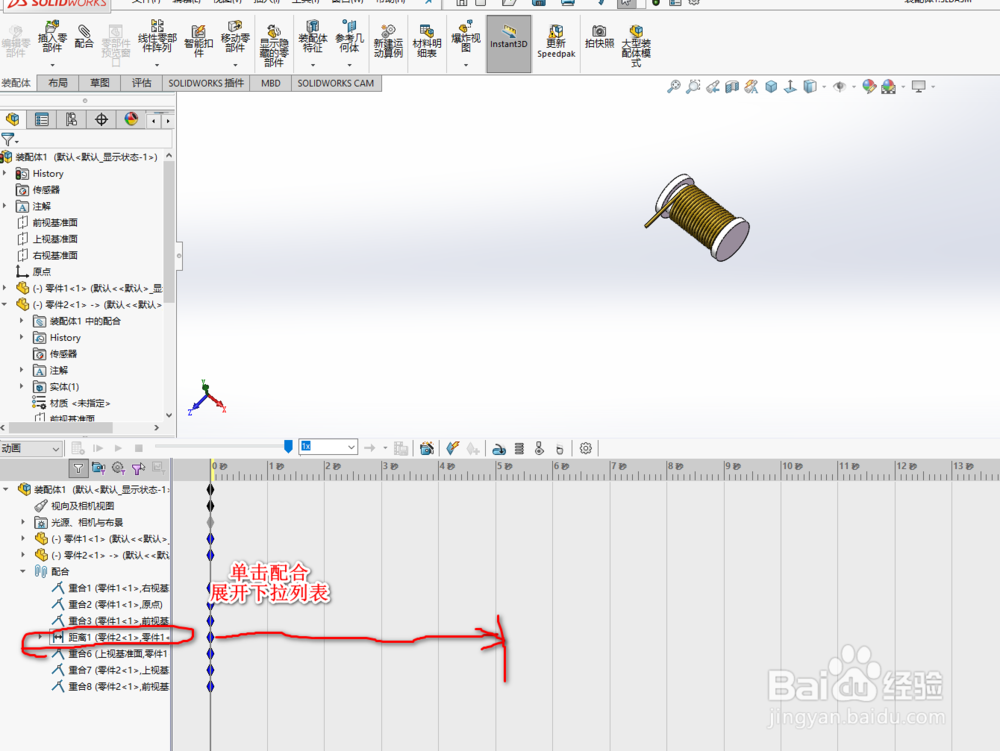

1、点击【运动算例】，进入动画制作环境。点击【配合】，拖动距离控制按钮到五秒的位置松开。

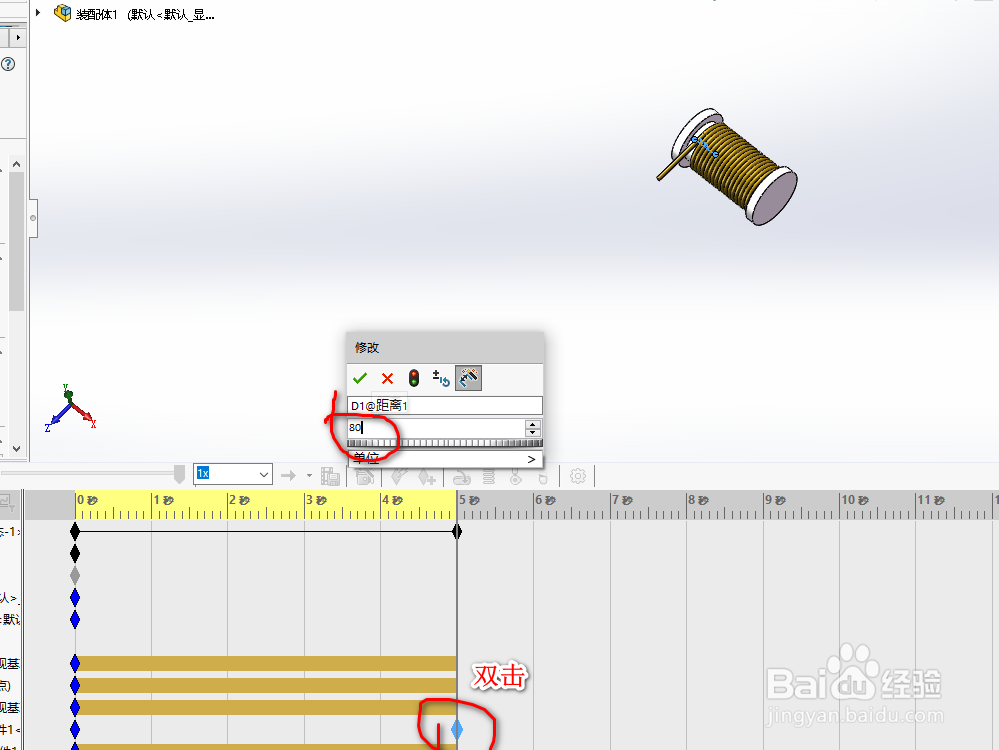

2、双击拖动过后的按钮，编辑距离为80.

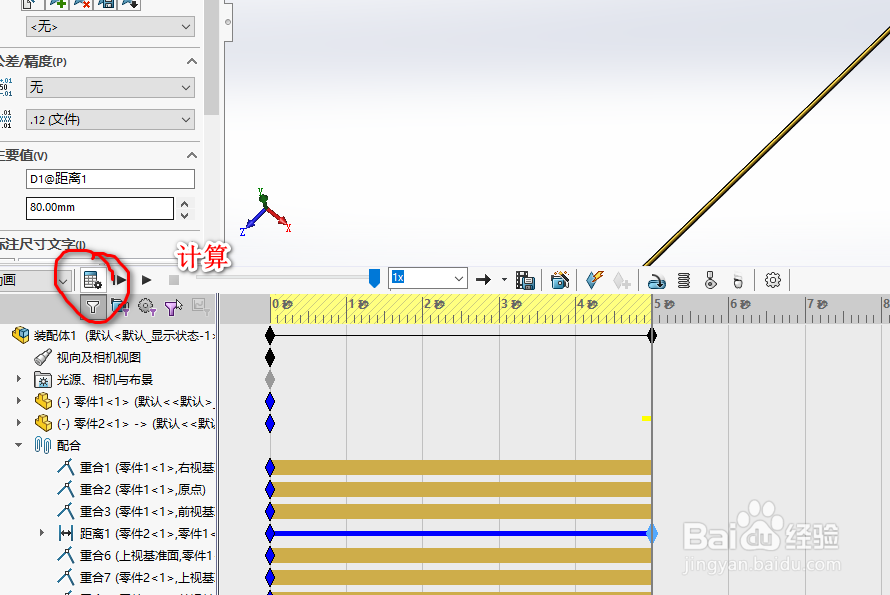

3、点击【计算】按钮，进行计算。计算前把时间轴拖回起点位置。

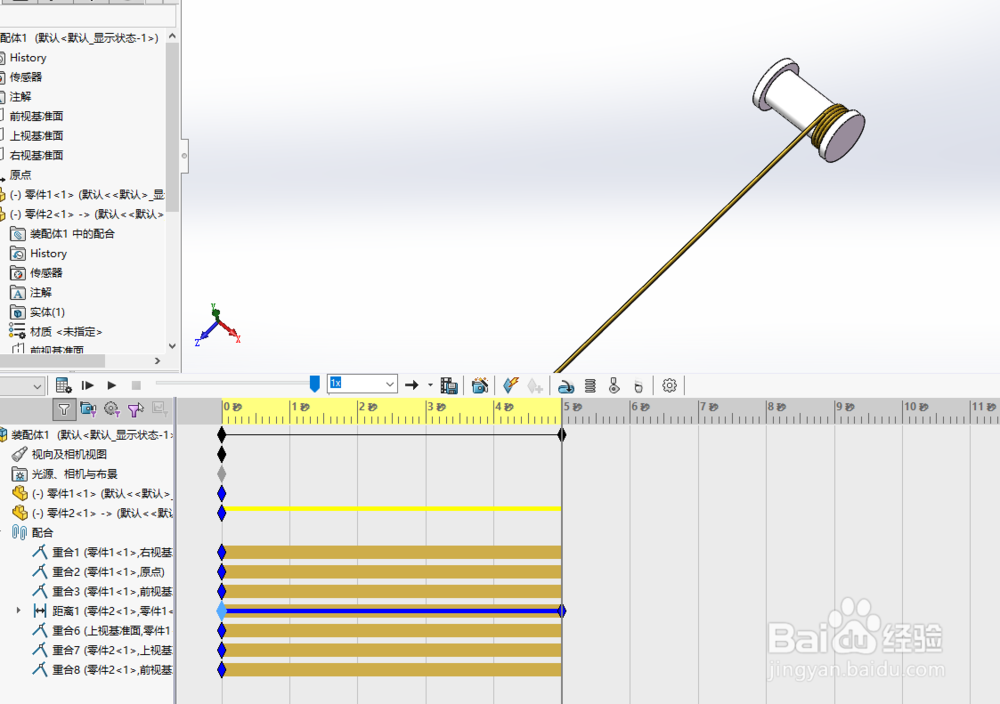

4、点击播放（▶）按钮，播放动画。

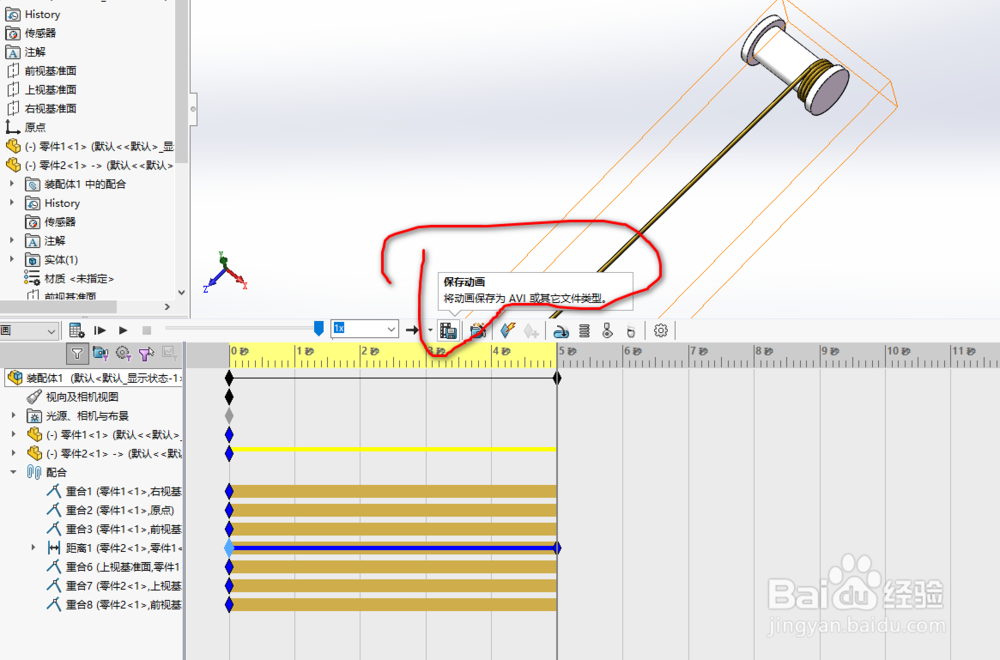

5、保存动画。点击动画保存按钮保存动画！
