CAD如何快速计算不规则图形面积

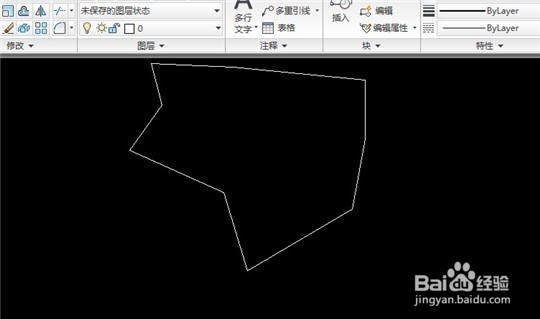

1、打开CAD绘图软件，随机绘制如图所示的图形，从图中我们看出如果要用普通方法算这个图形的面积，还是有些困难的。

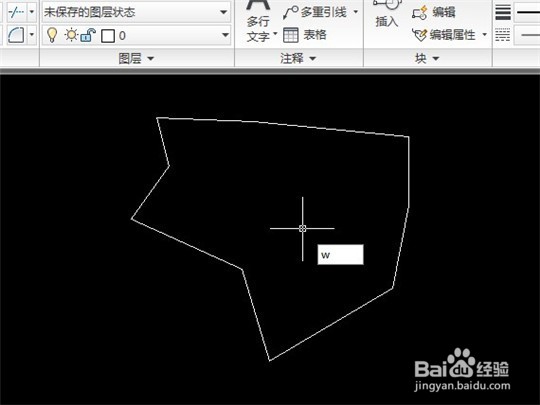

2、输入快捷键“W”，这是一个建立”块”的快捷键。

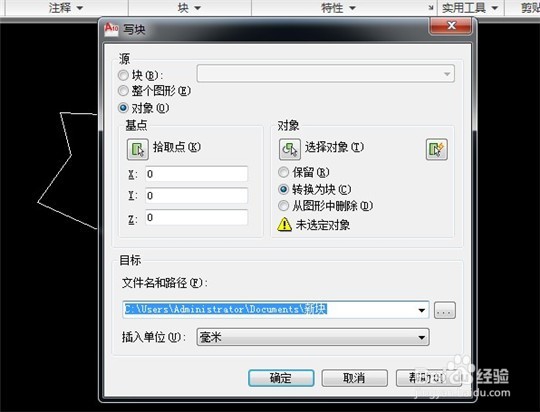

3、输入快捷键“W”后按回车键，出现一个“写块”的窗口，如图所示。

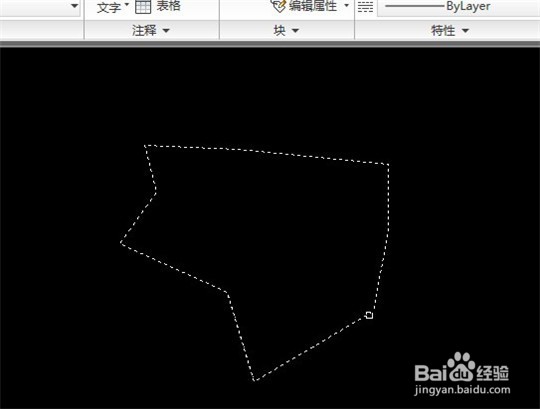

4、点“选择对象”，然后选择刚才的不规则图形，然后点确定，如图所示，刚才的不规则图形就建成了一个“块”。

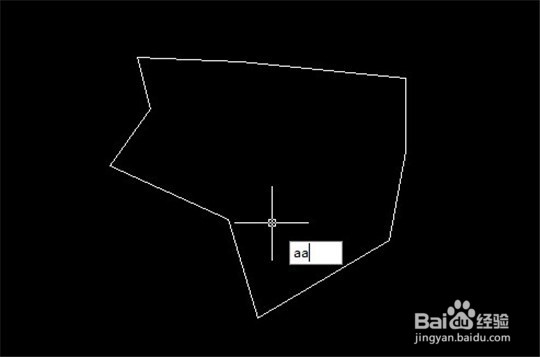

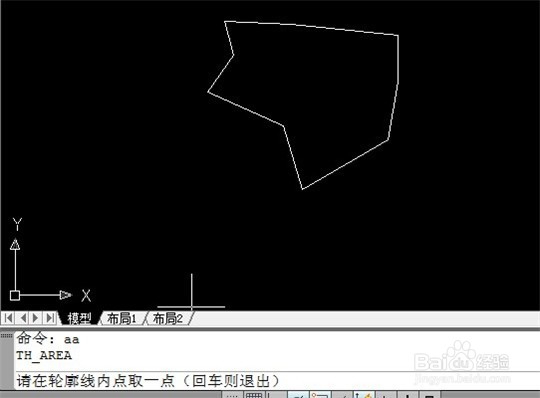

5、输入快捷键“aa”，在左下角出现“请在轮廓线内点取一点”，如图所示。

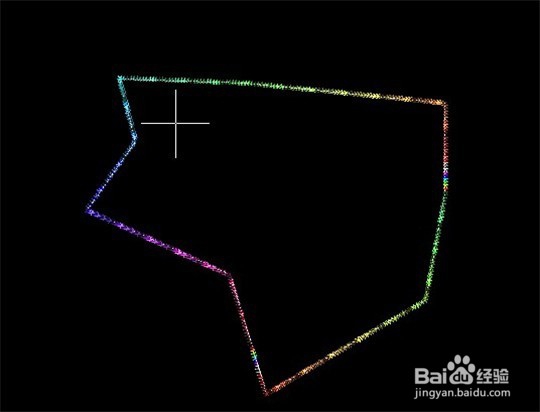

6、在不规则图形中点一下，不规则图形就会出现如图所示的样式。

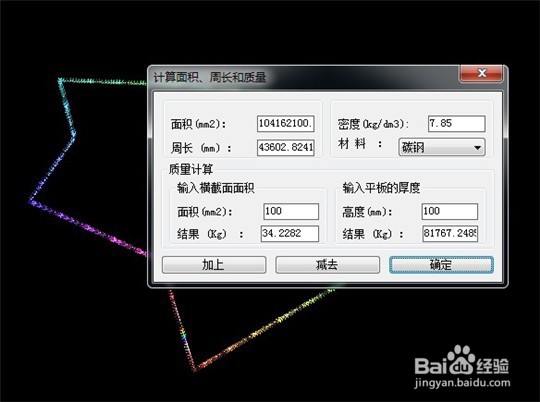

7、点回车，就会弹出一个计算面积的窗口，如图所示，刚才的不规则图形的面积、周长等就会在窗口中显示出来。
