初中电学复习概念地图

1、这张是前一半

2、这张是后一半

3、打印下来，对照八年级下和九年级上的科学书本就可以系统复习了！

1、第一节电路图

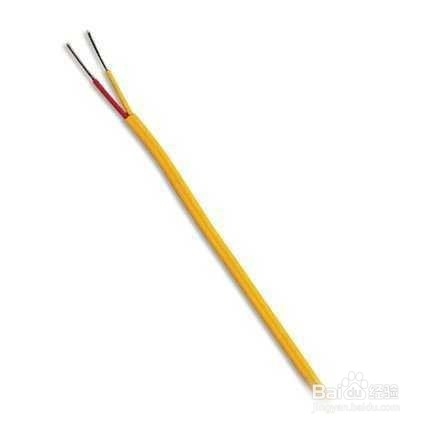

组成：电源、用电器、开关、导线

电路开路（断路）：某处断开电路中没有电流的电路。

状态通路（闭合电路）：电路中有电流的电路。

短路：不经过用电器，直接用导线把电源两极连接起来——电源短路

（另外，还有一种短路，叫用电器短路。）

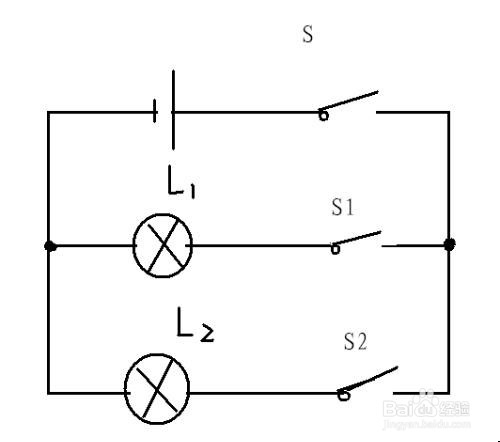

连接方式：串联电路、并联电路

2、第二节电流的测量

1.电流的形成原因：电荷的定向移动。

2．电流方向的规定：正电荷的定向移动方向。

（金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向相反。）

3．电流强度简称电流，用符号I来表示，电流的单位：安培

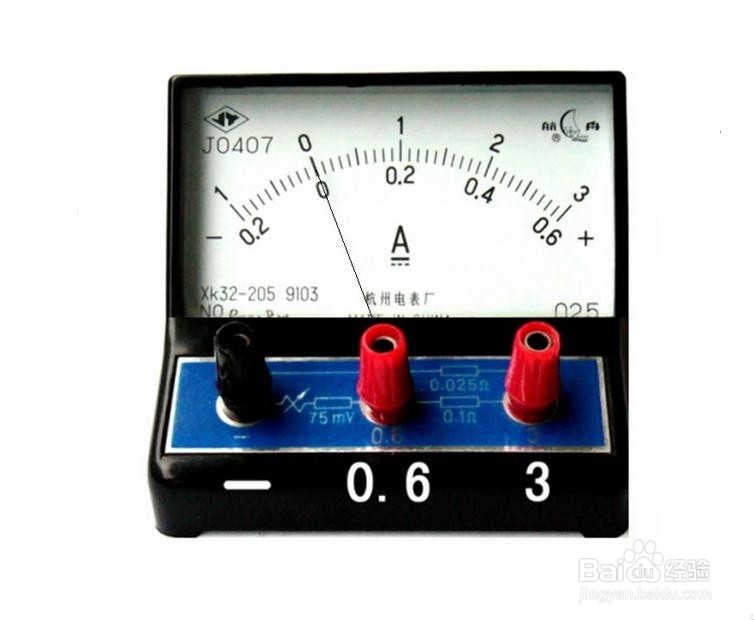

4．电流表的符号。

3、第3节物质的导电性

一、导体：

容易导电的物质。如：金属、石墨、人体、大地、食盐水。

二、绝缘体：

不容易导电的物质。如：橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气等。

三、半导体

导电能力介于导体和绝缘体之间的一类物质。半导体材料：硅、锗。

金属导体导电的原因是：内部存在大量自由移动的电子。

绝缘体不导电的原因是：内部几乎不存在自由电荷。

四、电阻

1、电阻是导体对电流的阻碍作用。

2、电阻用字母R表示，电阻的单位：欧姆，简称：欧，符号：Ω

4、第4节影响导体电阻大小的因素

1．导体电阻与长度的关系－粗细相同、材料相同的导体，越长，电阻越大

2．导体电阻与粗细的关系—长度、材料相同的导体，越粗，电阻越小。

3．导体电阻与材料的关系—长度、粗细相同，但材料不同的导体电阻不同

4．与温度的关系—一般导体的温度越高，电阻越大

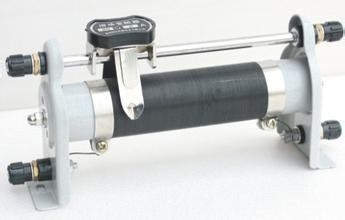

5、第5节变阻器的使用

 1．原理：改变电阻线在电路中的长度，从而改变接入电路的电阻。

2．构造：

3、结构示意图：

3．电路符号：

4．使用：上、下各有一个接线柱接入电路中。

5．注意：①通过变阻器电流不能超过其最大值

②使用前应将电阻调到最大

③用滑动变阻器改变哪个用电器的电流，就跟哪个用电器串联。

6、第6节电压的测量

 1．作用：电压使电路中形成电流

 2．获得：电源是提供电压的装置

 3．符号：U

 4．单位：国际单位：伏特，简称伏，符号V

常用单位：kV、mV、μV

重要的电压值：

①一节干电池的电压U=1.5V

②家庭电路的电压U=220V

③对人体的安全电压是U不高于36V

7、第7节电流、电压、电阻

1．实验：

（1）、保持电阻不变，改变电压，研究电流与电压之间的关系；

（2）、保持电压不变，改变电阻，研究电流与电阻之间的关系。

2．欧姆定律

当导体的电阻不变时，导体中的电流与导体两端的电压成正比

当导体两端的电压不变时，导体中的电流与导体的电阻成反比
