怎样将平面坐标导入到CAD里

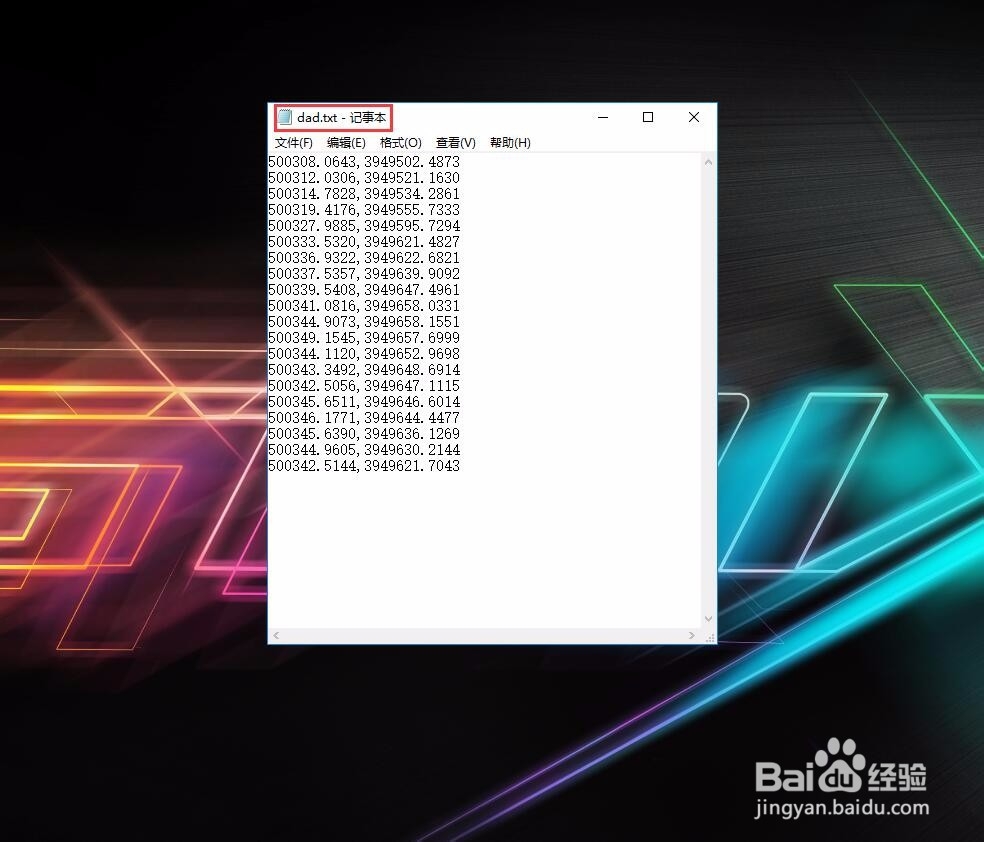

1、我们将坐标从仪器里导出后，需要将坐标整理成TXT文件（即文本文件），将现场坐标的Y坐标放在前面，X坐标放在后面，中间用英文状态下的“，”隔开，每个坐标作为一行，结尾处空白。如下图

1、使用PL(多段线)命令，在CAD的命令栏输入“pl”后，然后将文本中整理好的坐标全选直接粘贴到命令栏即可，一个由折线围成的图形便形成了，每一个折点处就是一个坐标位置。（比较适用于圈围面积）

1、使用point（点）命令，在CAD的命令栏输入“point”确认后，然后将文本中整理好的坐标全选直接粘贴到命令栏即可，一个个点坐标便在图上显现了，每一个点处就是一个坐标位置。（适用于一个一个坐标的输入，效率比较低）

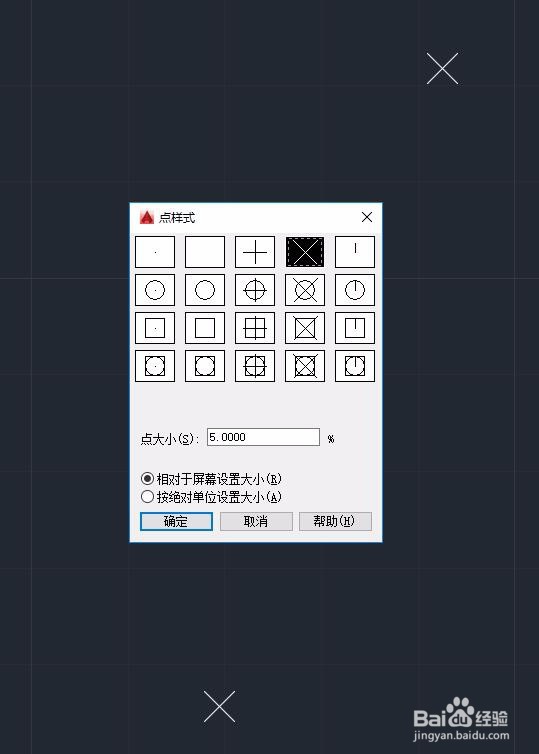

2、若是在图上看不见点，就需要调整一下点样式。输入“ddptype”后，选择一个点样式，然后确定，点就显示出来啦！

3、若是想快速的将所有点同时导入CAD中，只需要将文本中每个坐标前施工空格键空出一个字符，然后在使用点命令，粘贴即可。如下图红色框内坐标。

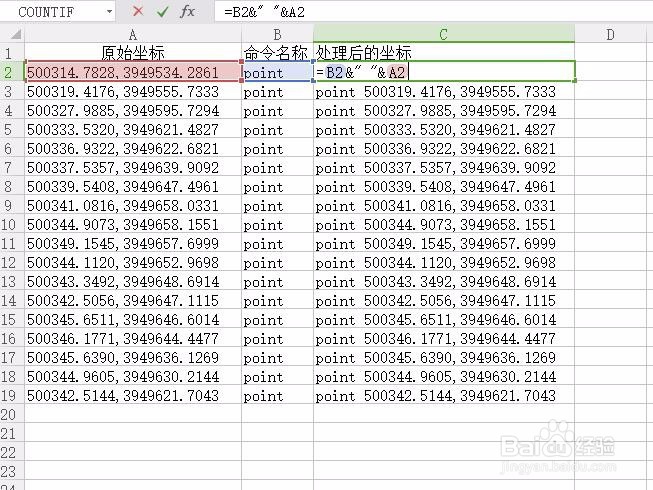

1、借助EXCEL使用公式编辑处理，输入=point&"空格"&“上述文本中的坐标数据”如下图，注意双引号中间的空格。其原理是同方法2中的步骤3一样哦。
