GT17HN系列针座连接器组合图系列一

1、Insert retainer to the cable。

将GT17HS-4P-R先插入电缆中。

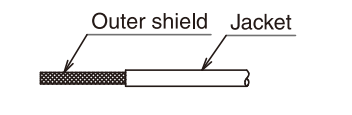

2、Strip Jacket

剥开线缆。

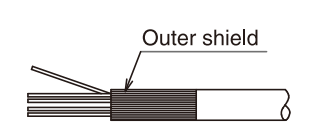

3、Turn Outer shield to backward

将线缆的外护层向后翻

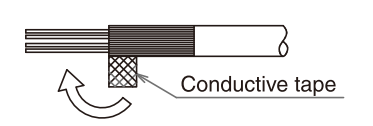

4、Cover the cable by conductive tape

用导电胶带覆盖电缆

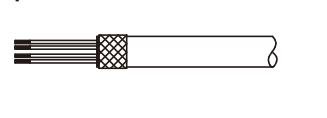

5、Cut extra outer shield

剪掉多余的屏蔽层。

6、Strip Jacket

剥开每根内部导线的外部胶皮。

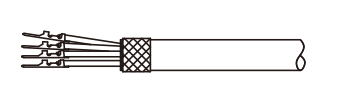

7、 Crimp the terminal

在每根导线上压接GT8E-2428PCF端子。

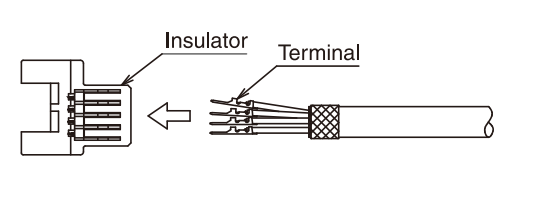

8、Insert terminal to the Insulaltor

插入GT17HS-4P-2C胶壳。

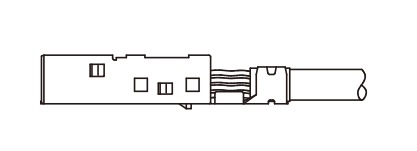

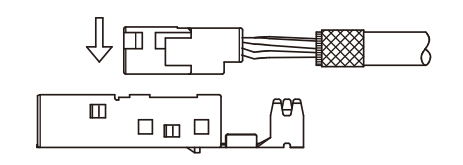

9、Set the insulator to the outer tube terminal

将上一步做好的带胶壳的导线压接到GT17HS-4P-5CF上。

10、Crimp the outertube terminal

将GT17HS-4P-5CF跟电缆压接到一起

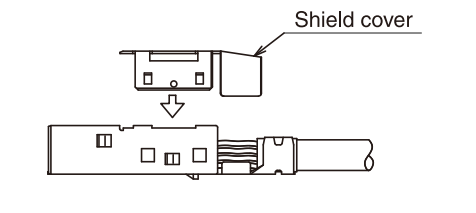

11、Set the shield cover to the outer

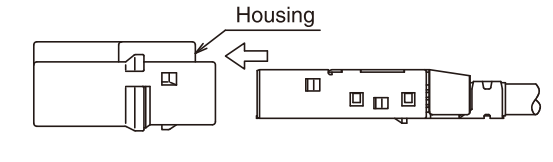

12、Insert the outer tube terminal to the housing

将GT17HS-4P-SC铁壳盖上。

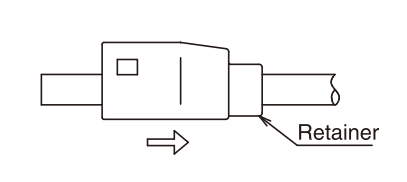

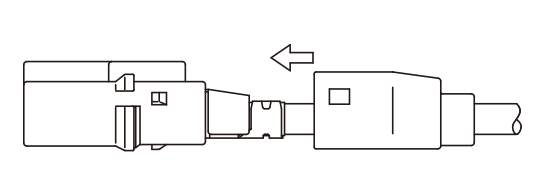

13、Slide up the retainer to the housing

将GT17HSP-4P-HU外部胶壳套入。

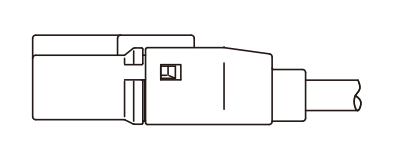

14、Finish.

大功告成。
