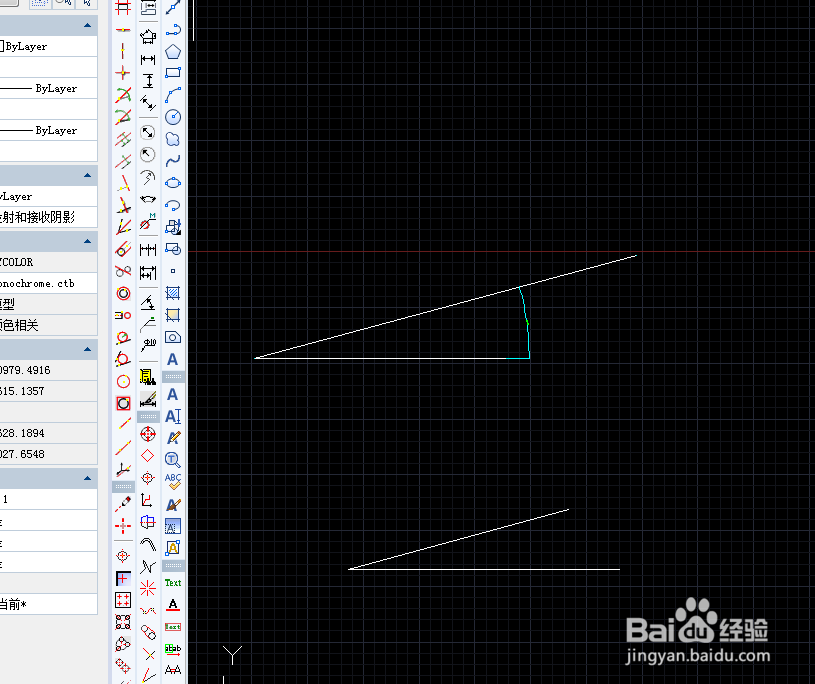

CAD中如何画不是整数角度的直线

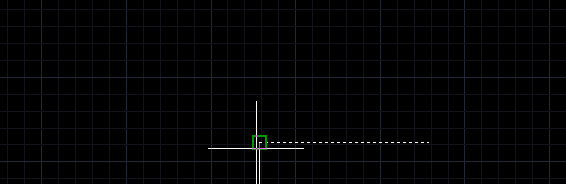

1、首先，调出画图界面，

2、正常情况下，划带角度的直线是输入“@长度<角度”，@是相对的意思即相对 于直线起点的坐标，如果没有@,那么代表的意思就是说相对与零点的坐标。

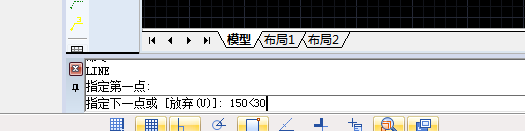

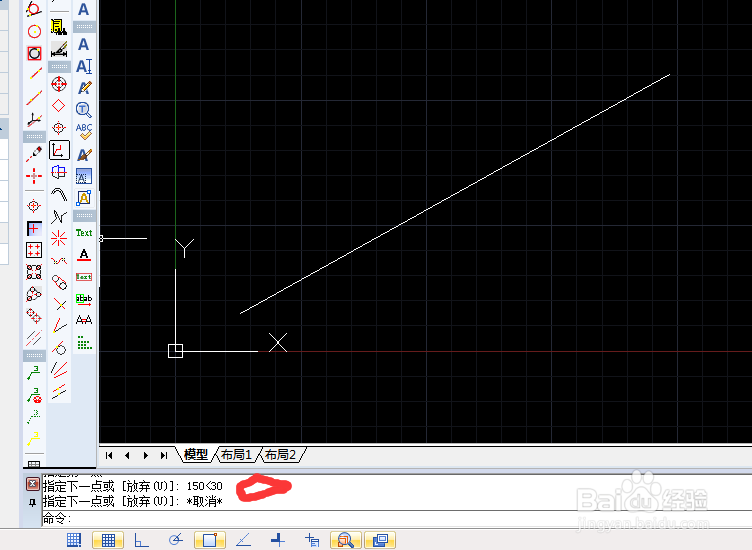

3、，比如说150长的30度的直线，那么输入应该是@150<30，如下图所示

4、但是输入不是整数的角度呢，下面有两种情况

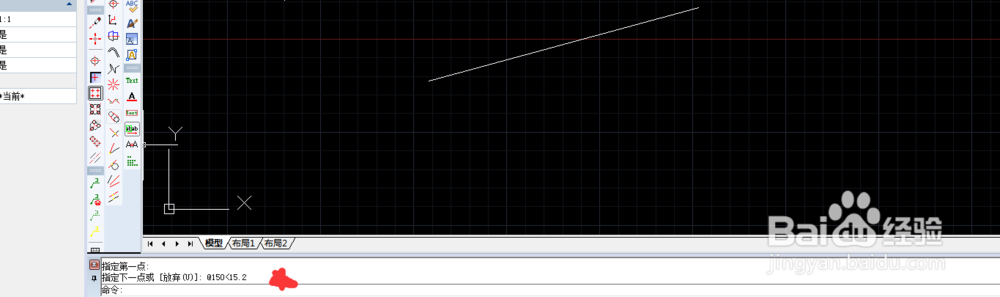

5、一种是15.2°这种，跟上面一样即可，没有什么难度

6、另外一种，比如说15°10'这种 怎么画呢，用上面的方法显然是行不通了，那么就要换个思路来做了，带角度的直线是水平直线旋转过来的，即水平直线旋转15°10'得到这个直线，

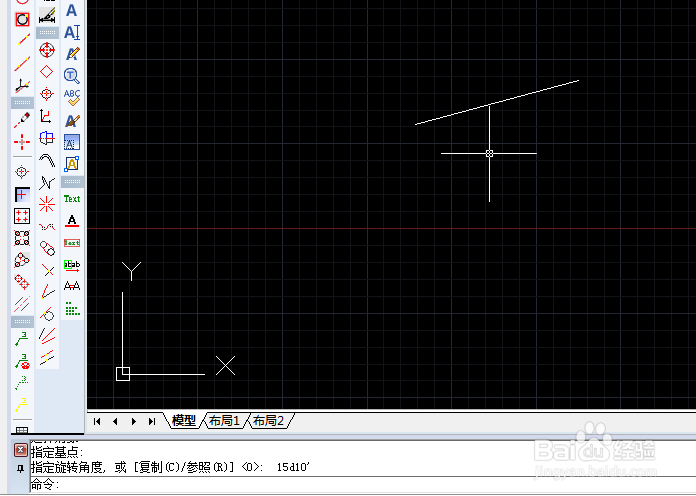

7、首先画一条100长的直线，然后选择旋转指令，选择直线的旋转点，然后输入角度，就得到需要的线段啦。还是上图
