Uface-M5201：宇泛智能人脸识别终端安装指南

1、在墙上张贴开孔纸，粘贴时保持水平线与地面平行，且红线距地面1.4m，如图所示。

2、按照开孔纸的提示在墙壁上钻3个螺丝孔和1个出线孔，用配件中的膨胀管钉入钻孔中，如图所示。

3、根据支架安装位置布线（电源线、网线、串口线，部分设备支持Wi-Fi连接），将布好的电源线、网线、串口线从接线孔穿出，如图所示。

4、移动支架，让支架上的3个孔与墙壁上开的孔位置对齐，然后用配件中的自攻螺丝将支架固定于墙上。

5、将电源线、网线、串口线按照外观部分指示说明中设备背面标识分别接入对应的接口位。

6、将设备下方的底座插槽对准支架下方的挂钩，然后将支架与设备底部的螺丝孔用沉头螺丝拧紧，安装即完成。

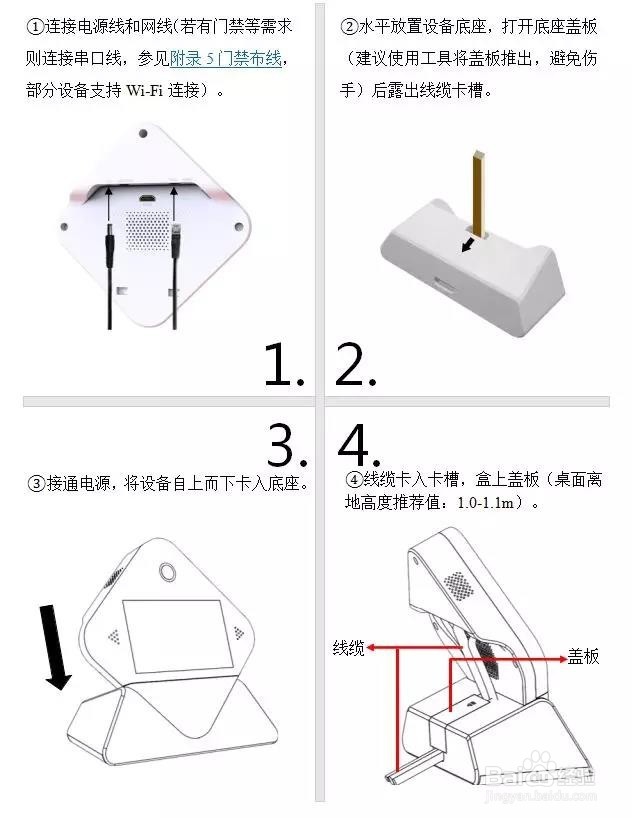

1、如图所示

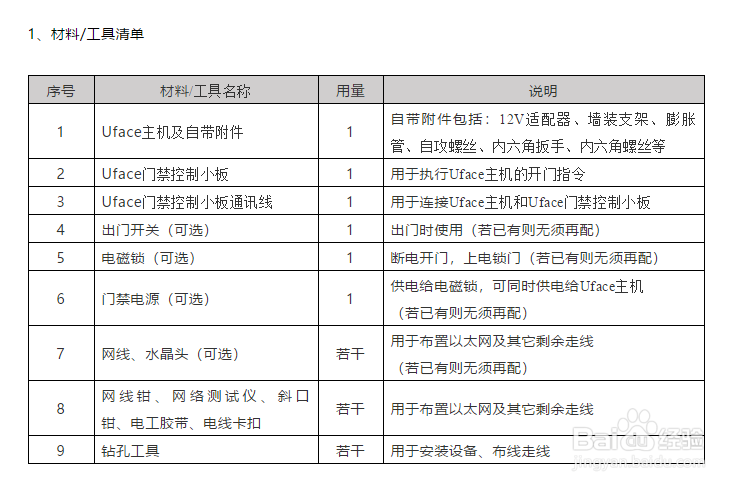

1、材料清单

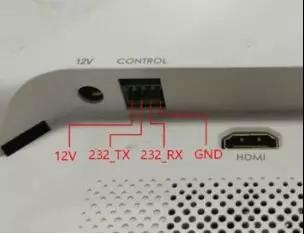

2、设备接口顺序

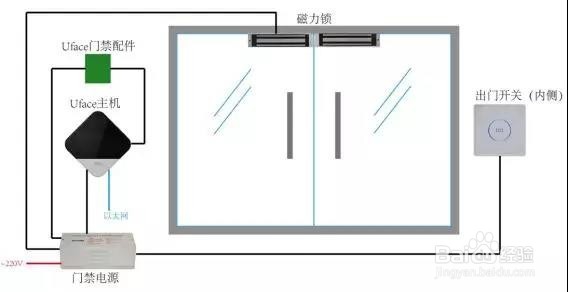

3、磁力门系统安装示意图

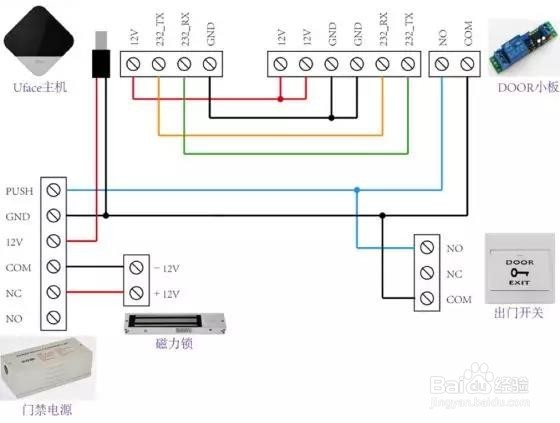

4、磁力门触摸式开关接线示意图

5、磁力门机械式开关接线示意图

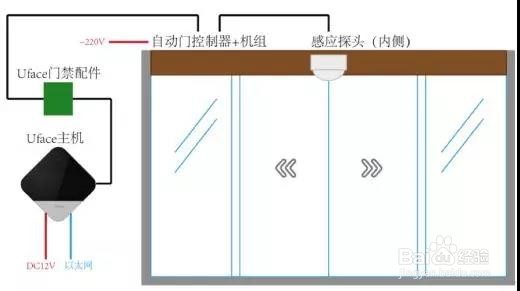

6、自动感应门系统安装示意图

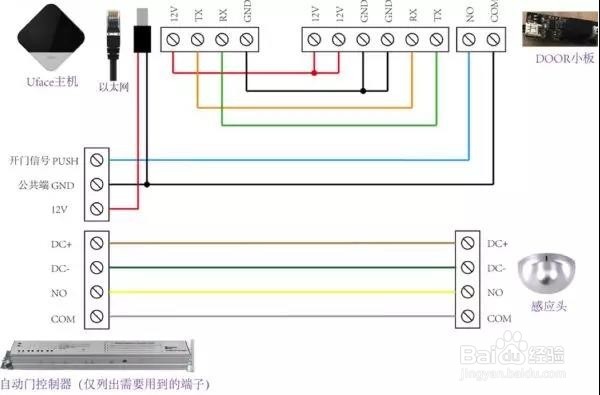

7、自动门感应头开关接线示意图

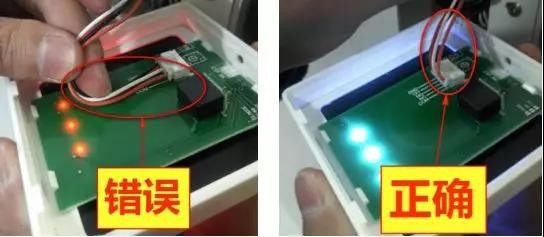

1、触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。

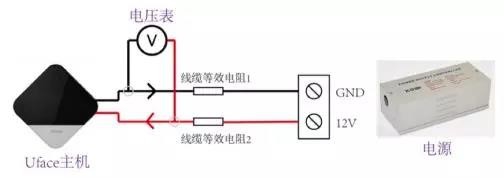

2、实际布线时，若Uface主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。电压测量接线方如图所示。

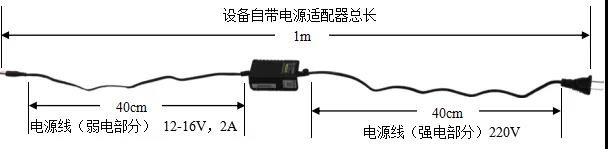

3、设备自带电源适配器如图所示，总长1米，其中电源线40cm（低压电线），供电线40cm（高压电线）。
