CAD图纸中绘制的圆形怎么标注直径与半径？

1、双击桌面上方中的CAD编辑器图标进行启动。之后在CAD编辑器操作界面上方中点击新建图标命令进行激活；同样点击文件—新建命令也可以。

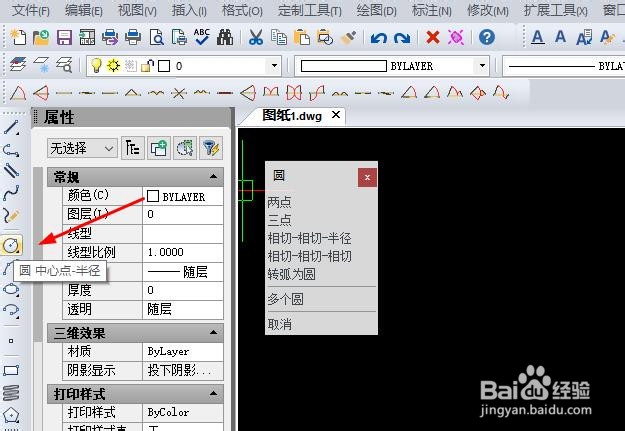

2、绘制圆形的方法有三种方法，在界面的左侧你可以找到圆形图标命令；界面上方中绘图窗口下看拉框内圆形命令；在界面中命令中直接输入c指令。

3、圆形的直径标注这里有两个方法：我们可以直接用鼠标点击界面上方中标注—直径命令；用样在命令中直接进行输入DDI指令也是可以。

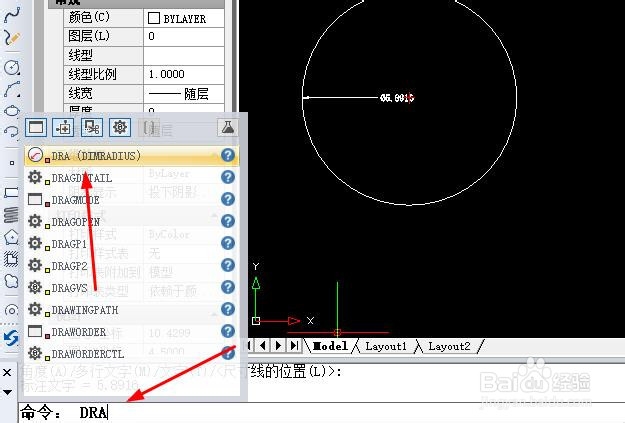

4、而对于圆形的半径标注跟直径标注方法一样，界面上方标注窗口内半径命令；而在命令中则是需要输入DRA指令。点击进行激活。

5、在图纸图形进行绘制完成之后，我们可以在界面上方或者左侧窗口内点击颜色命令，继而对我们所进行绘制的图形线型修改颜色。
