AutoCAD二维绘图训练一百七十之极轴阵列U形

1、如下图所示，

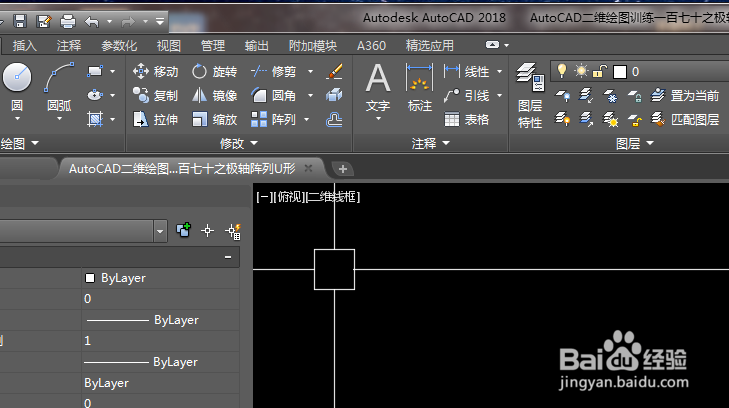

 打开AutoCAD2018软件，新建一空白的CAD文件，

另存为：AutoCAD二维绘图训练一百七十之极轴阵列U形

2、如下所示，

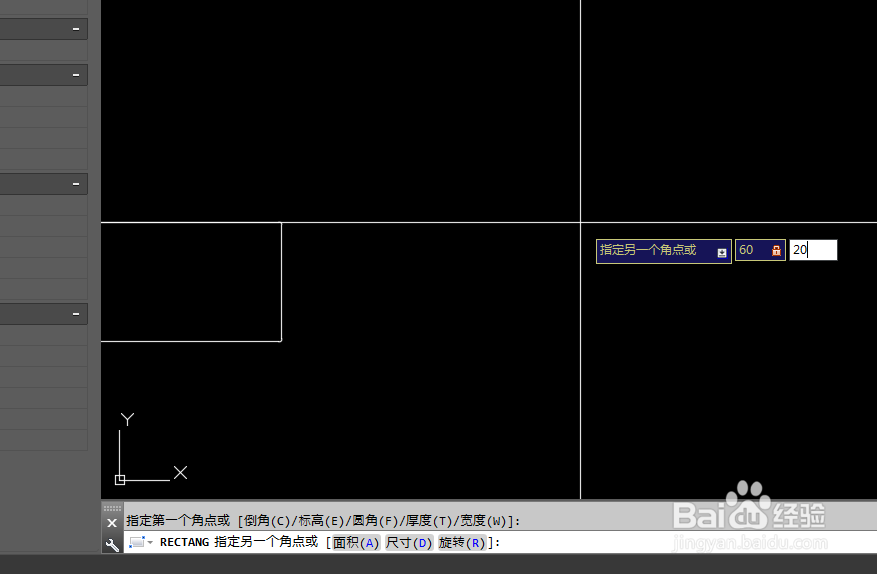

 输入rec，回车，激活矩形命令

输入f，回车，输入10，回车，设置矩形的圆角为R10，

随意指定一点为起点，输入60,20，回车，完成圆角矩形的绘制，

3、如下所示，

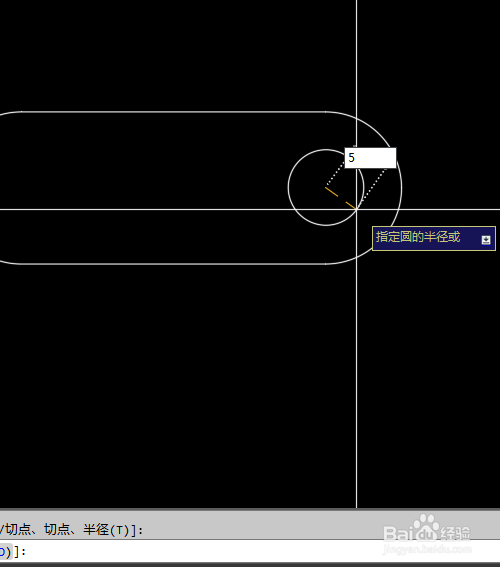

输入c，回车，激活圆命令，

点击右边圆弧的圆心点，输入5，回车，完成圆的绘制。

4、如下所示，

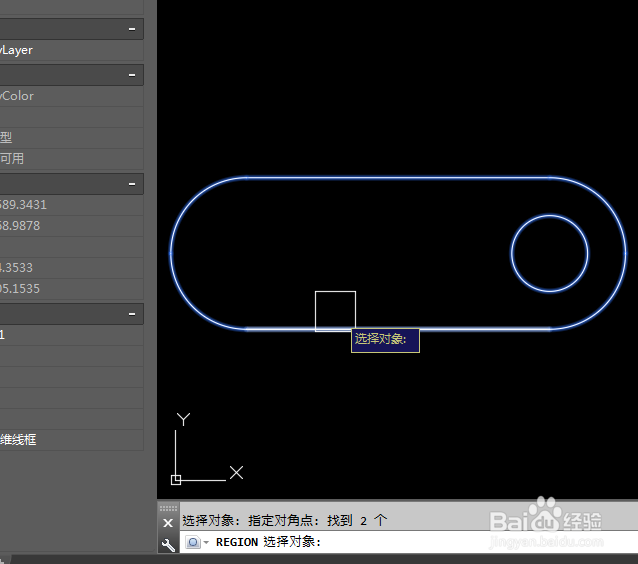

输入reg，回车，激活面域命令，

ctrl+a，选中所有的线段，回车，完成两个面域的创建。

5、如下所示，

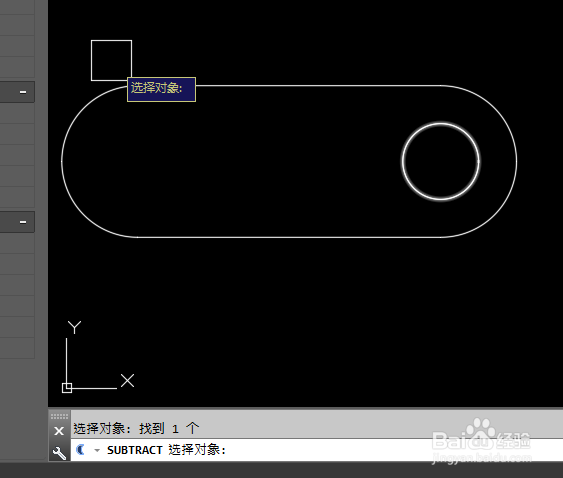

输入subt，回车，激活差集命令，

选中大U形面域，回车，选中圆面域，回车，

完成差集操作。

6、如下所示，

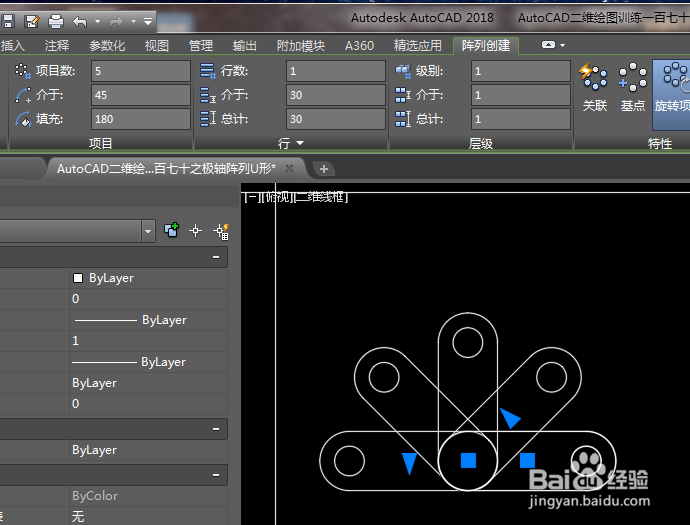

输入ar，回车，激活阵列命令，

选中极轴阵列，选中面域，回车，

指定左边圆弧的圆心点，

在上边工具栏中设置项目数为5，介于45，填充180，

回车，完成极轴阵列。

7、如下所示，

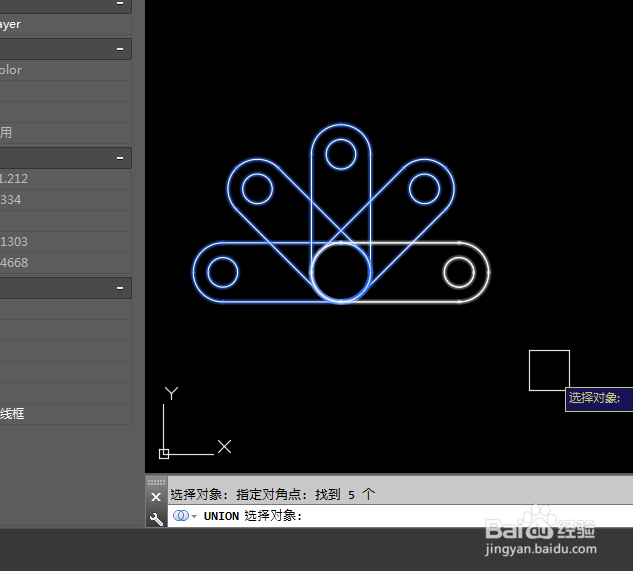

输入union，回车，激活并集命令，

选中所有的面域，回车，完成并集操作。

8、如下所示，

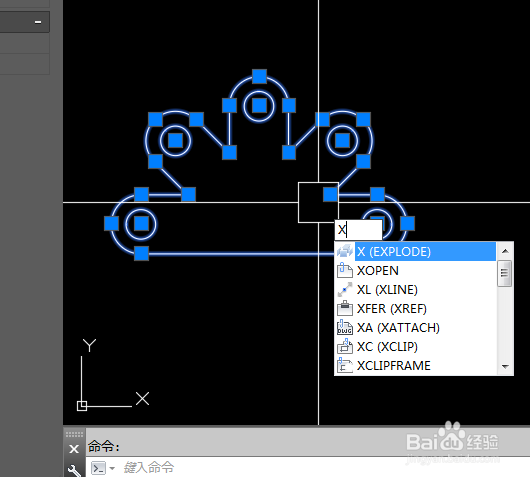

选中面域，输入x，回车，完成面域的分解。

9、如下所示，

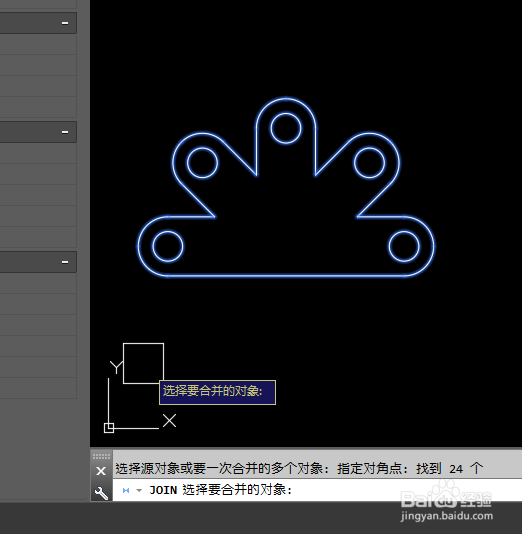

输入j，回车，激活合并命令，

选中所有的线段，回车，所有的线段都合并成一个封闭的多段线了。

10、如下所示，

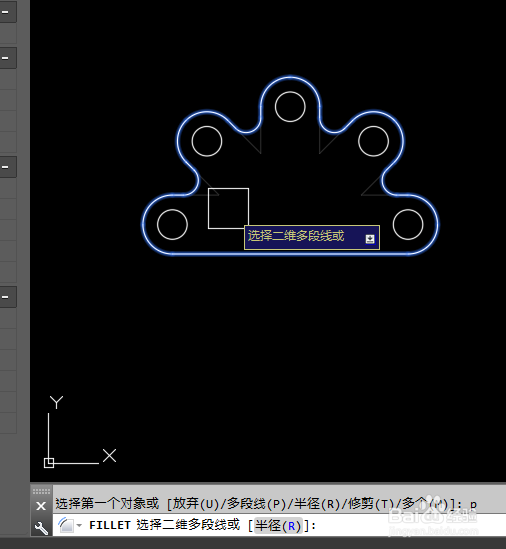

输入f，回车，激活倒圆角命令，

输入R，回车，输入5，回车，设置圆角半径R5，

输入p，回车，点击多段线，一次完成所有相交线段的倒圆角。

11、如下所示，

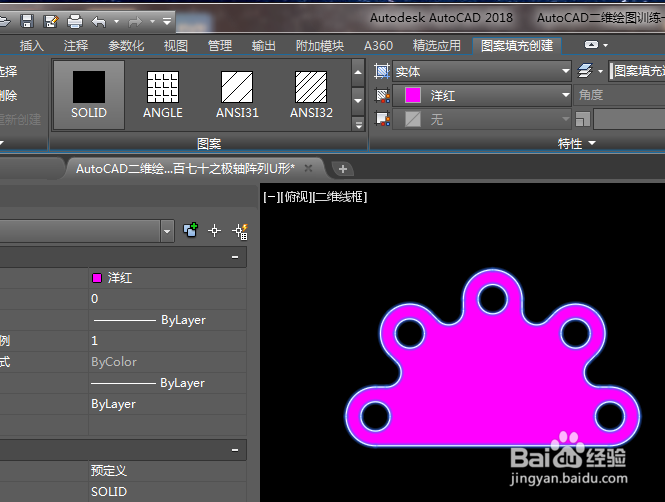

输入h，回车，激活填充命令，

填充洋红色，

至此，

这个二维图形就绘制完成，

本次训练结束。
