Proe三维训练三百二十六拉伸旋转实体

1、如下图示，

打开Proe软件，新建一缺省的实体零件

2、如下图所示，

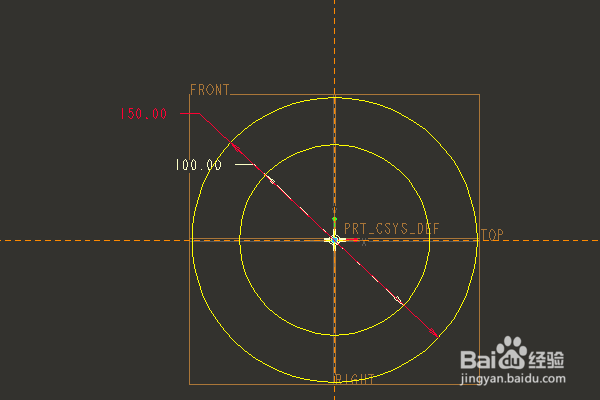

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，

激活圆命令，以原点为圆心画两个圆，

双击修改尺寸：大圆直径150，小圆直径100，

点击√，完成并退出

3、回到拉伸预览界面，设置双向拉伸高度为20，

回车，完成并结束本次拉伸操作。

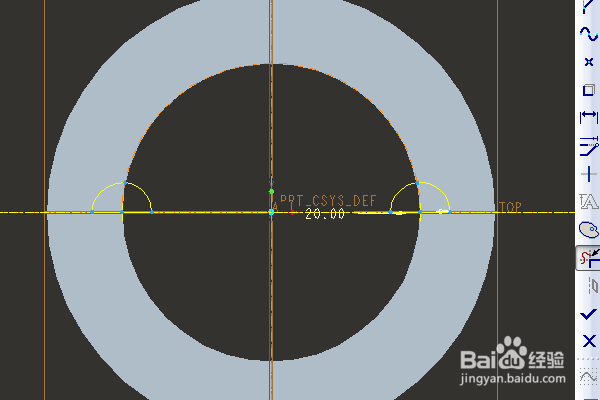

4、执行【旋转——位置——定义——front面——草绘】，直接进入草绘。

激活投影命令，将内圆投影出来，删除，留下参考线，

激活圆命令，以圆弧的两端点为圆心各画一个圆，等径，

双击修改尺寸：直径20，

激活直线命令，连接两个圆的左右端点，

激活中心线命令，点击原点，画一个与横轴重合的中心线，

机会删除段命令，删除多余的线段，

点击√，完成并退出

5、回到旋转预览界面，

回车，完成并结束本次旋转操作。

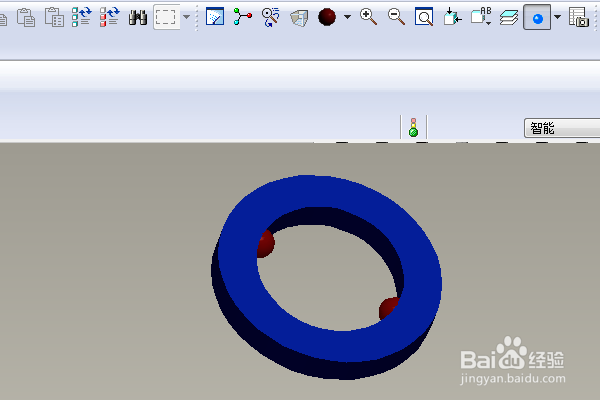

6、隐藏所有的基准，

先个整个实体指定蓝色效果，

然后单独选中四个半球面，指定红色效果，

至此，

这简单实体就创建完成，

本次训练结束。
