Autocad2012绘图技巧：[8]块的应用

主要来说说如何创建块和插入块

创建块。以图中的同心圆为例，创建块。

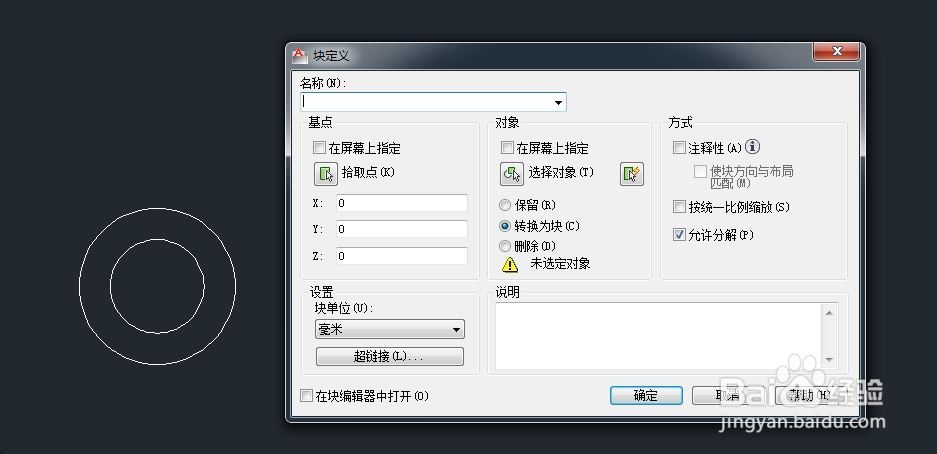

绘图→块→创建，此时会出现块定义对话框。如上图。

名称，命名块，根据实际情况命名，便于记忆使用。命名为园

基点， 指定块的插入基点，单击拾取点，可以设置。以圆心为拾取点，

对象  ，单击选择对象，可以选择组成块的图形，选择同心圆。

其他默认，确定，块创建完成。

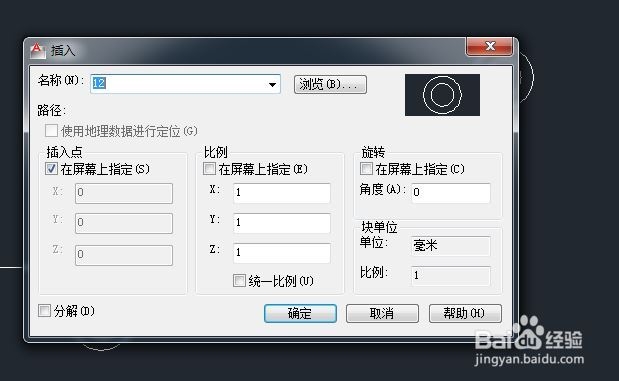

插入块，插入→块，出现插入块的对话框，

名称，选择已经建立的图块，

插入点，默认 ，在屏幕上选择

比例 勾选，根据实际大小，进行缩放。注意，比例为负值时，图块按照基点旋转180度，缩放比例按照绝对值大小。
