M8831完美替换SD6701

1、特点

电感电流临界连续模式

内部集成500V功率管

无需辅助绕组检测和供电

芯片超低工作电流

宽输入电压

±3%LED输出电流精度

LED开路/短路保护

SEN电阻短路保护

芯片供电欠压保护

过热调节功能

采用SOP-8封装

2、管脚描述

管教号            管脚名称              描述

   1                   GND                  芯片地

   2                  ROVP                  开路保护电压调节端，接电阻到地

   3                   VDD                   芯片电源

   4                    NC                    无连接，必须悬空

 5/6               DRAIN                  内部高压管漏极

 7/8                 SEN                     电流采样端，采样电阻接在CS与GND之间

3、极限参数

    符号                                 参数                                 参数范围            单位

IDD_MAX            VDD引脚最大电源电流                             5                 mA

DRAIN            内部高压功率管漏极到源极峰值电压       -0.3~500             V

SEN                                 电流采样端                            -0.3~6                 V

ROVP                        开路保护电压调节端                     -0.3~6                 V

PDMAX                           功耗(注2)                                  0.45                  W

θJA                         PN结到环境的热阻                             145               ℃/W

TJ                                 工作结温范围                             -40to150             ℃

TSTG                            储存温度范围                             -55to150             ℃

                                    ESD(注3)                                          2                   KV

注1：最大极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。

注2：温度升高最大功耗一定会减小，这也是由TJMAX,θJA,和环境温度TA所决定的。最大允许功耗为PDMAX=(TJMAX-TA)/θJA或是极限范围给出的数字中比较低的那个值。

注3：人体模型，100pF电容通过1.5KΩ电阻放电。

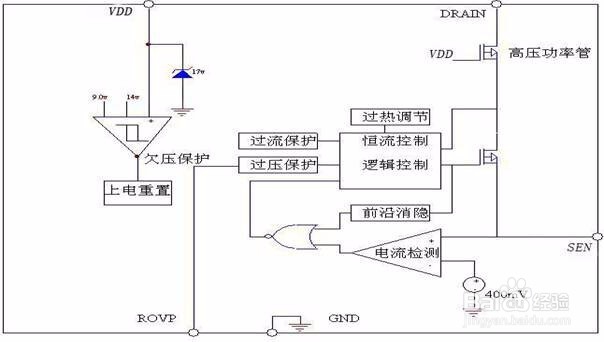

4、内部结构框图

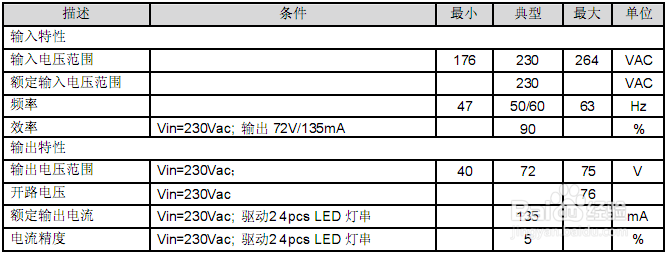

5、电气规格

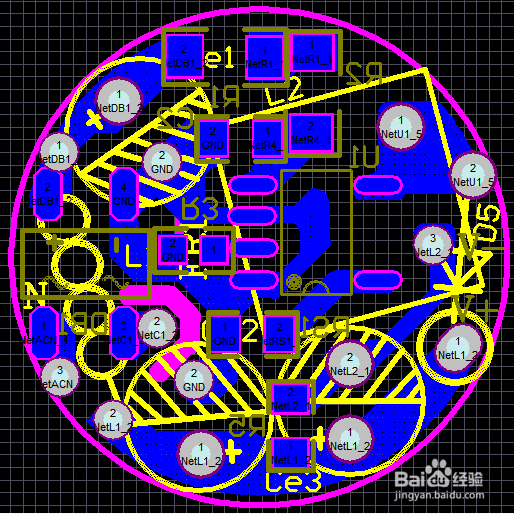

6、PCB

7、应用

LED蜡烛灯

LED球泡灯

其它LED照明
