CAD2014实例教程：[23]缩放工具

CAD2014缩放工具的使用

缩放工具是一种等比例的缩放。什么叫等比例？就是X方向变化比例与Y方向变化比例是一样的。注意是比例而不是数量。

如何启动缩放命令？

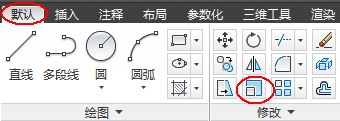

       1、可以通过点击功能区图标启动缩放命令。



        2、快捷另名：SC。在命令行输入SC。



        3、菜单：修改菜单中



        4、右键菜单：选择任一对象后点右键。



实际上最常用的是第一种和第二种方法。



如何使用缩放命令？

1、选择对象。怎么选，不啰嗦了。

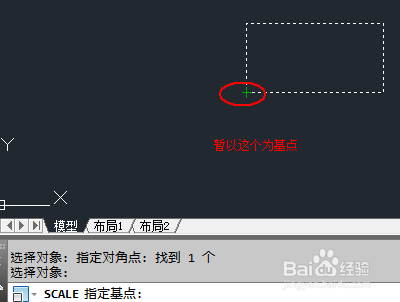

2、这儿以缩放一个200*100的矩形为例。选择对象后提示基点。什么叫基点，在这儿就是缩放不动点。前面旋转时我们会的基点是旋转中心。

       基点选择不同对后面的效果影响较大。我们选选右下角的点。

           3、根据提示：

有明显也有三种情况：一、复制 二、比例因子 三、参照

为了对比效果，我们所有的例子都先设置复制选项。

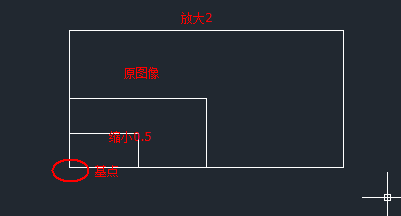

比例因子：大于1是放大，0-1之间是缩小。不存在负值。这儿我们使用2和0.5来做，看效果

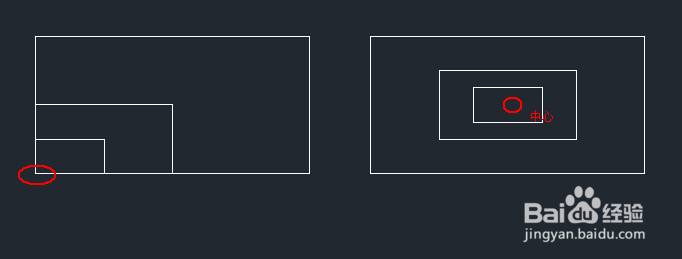

           4、选择不同基点的对比。

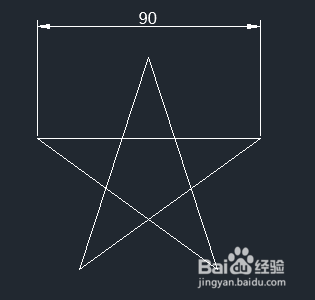

            5、参照选项的使用。这儿的五角形仅一个参数，画这图有很多方法，但是这儿教大家最简单的方法。

    a、画任意大小的正五边形，并根据五角形形状连接各顶点。最后删除正五边形。

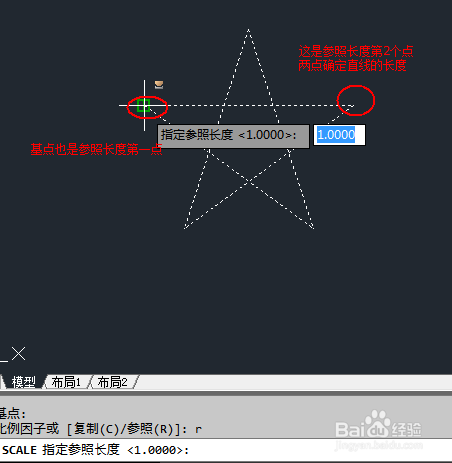

    b、缩放对象。由于是任意的正五多边形，结果肯定不是我们的结果，但是它们的形状是完全相同，这就为使用缩放命令的基础，而且我们知道最后缩放的边的尺寸为90，所以可以使用参照选项。

最后输入新长度为90
