怎样拆解新款20"iMac

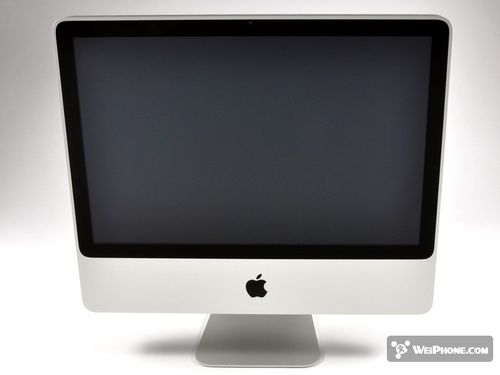

1、.当当当当~~主角上场！
第一眼印象：
LCD屏幕很漂亮，虽然1680*1050的分辨率还比不及17寸的MBP（1920*1200），但是显示效果不错。
喇叭声音也是亮而不浊。

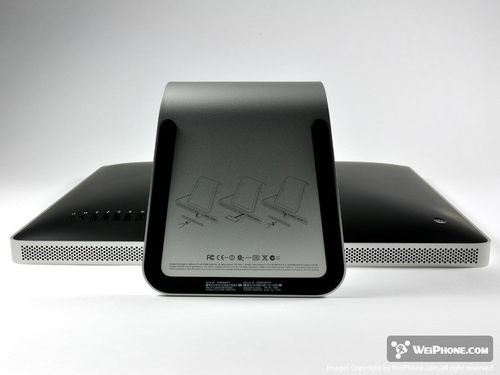

腚部

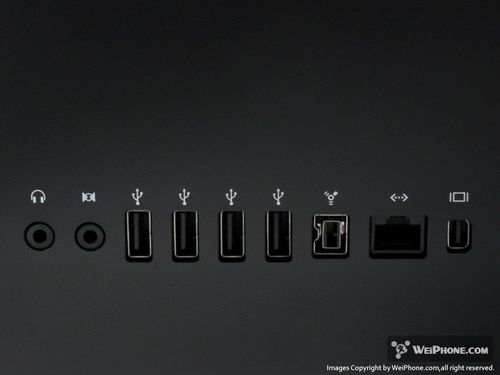

2、背部接口，依次为：
[*]音频输入/输出[*]4个 USB 2.0 接口[*]FireWire 800, 7 watts[*]以太网接口
Mini DisplayPort (支持 DVI, dual-link DVI, and VGA)

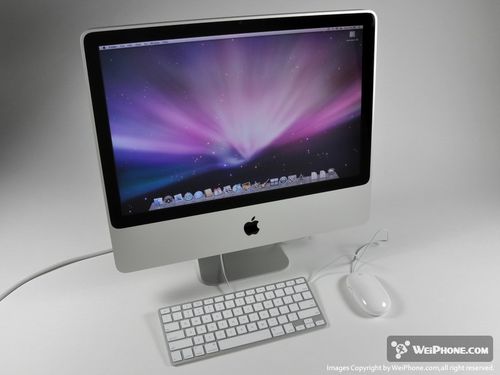

3、开机后的iMac
升级为无线鼠标+20美元，无线键盘+30美元

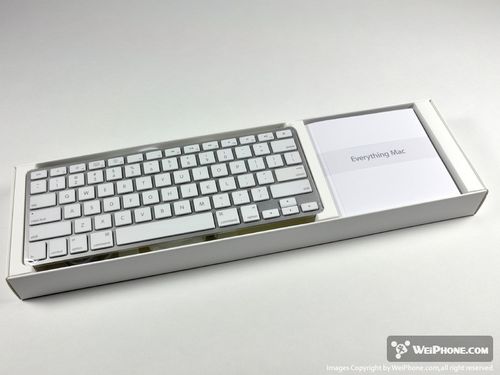

标配键盘没有数字板，但是宙始可以免费换为带有数字板的键盘。

4、开始无情的拆解了！

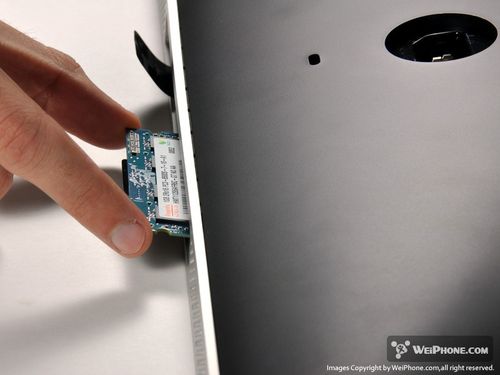

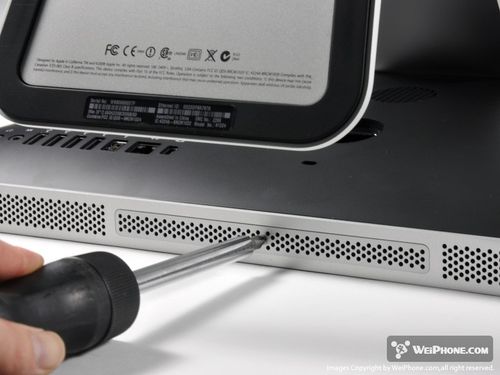

首先取下RAM的盖子，取出内存

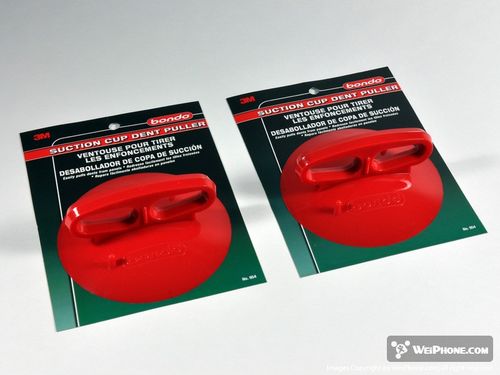

5、专业工具：用来吸起屏幕的吸盘！

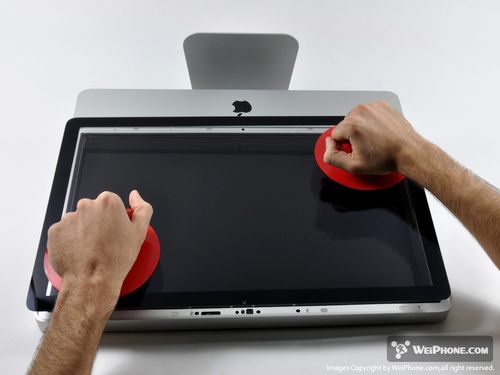

6、吸起屏幕
真个玻璃面板由14块磁铁固定住，用吸盘小心的吸起它。

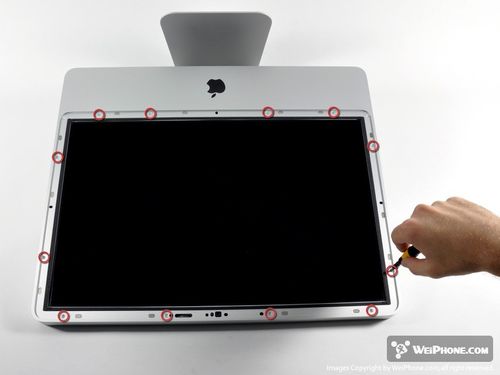

7、取下玻璃面板后，12颗螺丝暴露出来了，拆之~~~

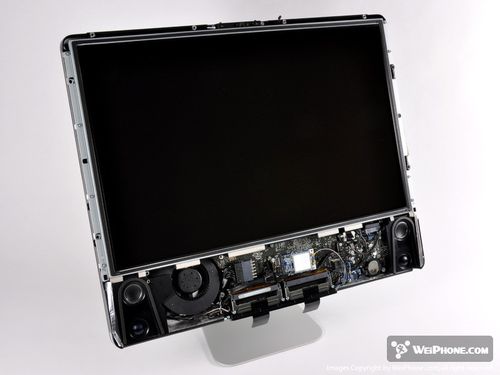

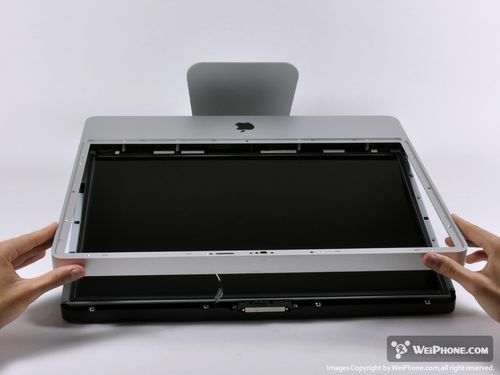

8、卸妆后的iMac正面。

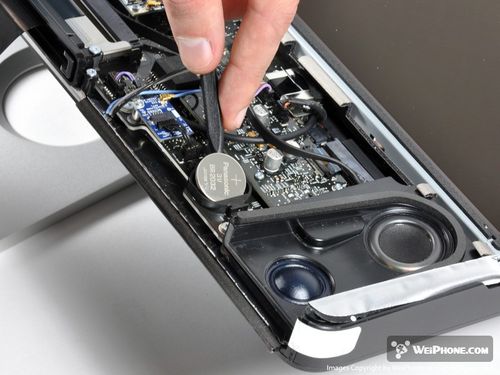

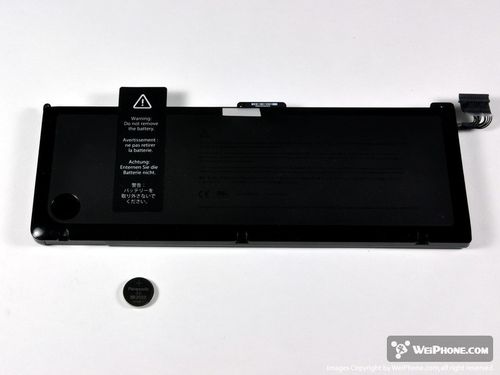

9、挑出时钟用的纽扣电池（190mAh），把它和12820mAh的新款MBP电池排排看，小巫见大巫。

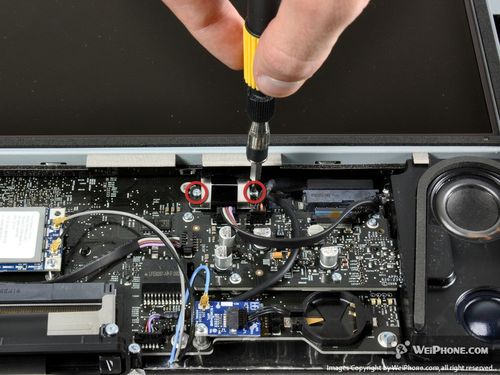

10、继续螺丝拆卸中~~

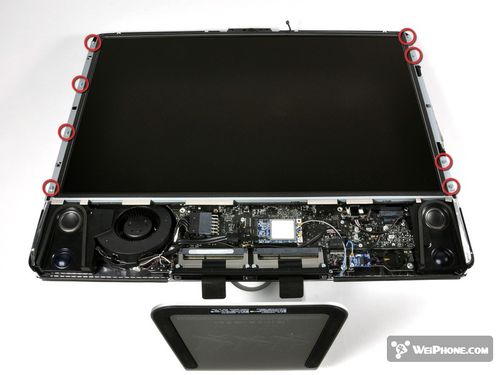

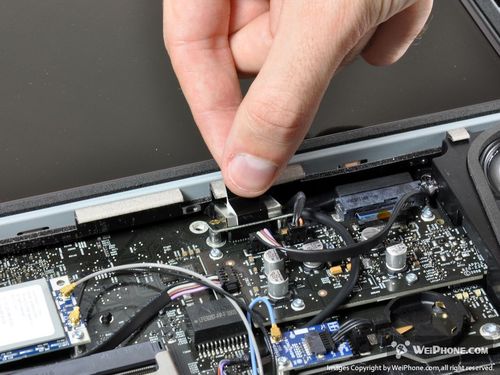

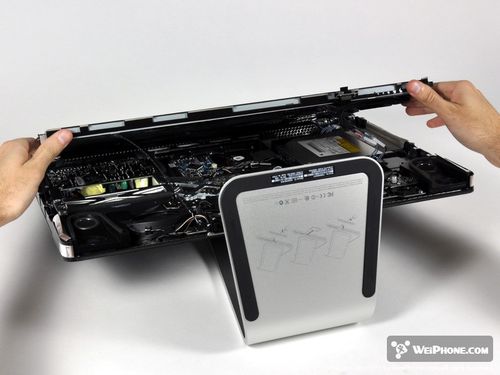

11、LCD面板由8颗螺丝固定，背光为CCFL，不是LED。卸下LCD前，先要切断5条电缆。
LCD面板数据：AU Optronics M302EW02

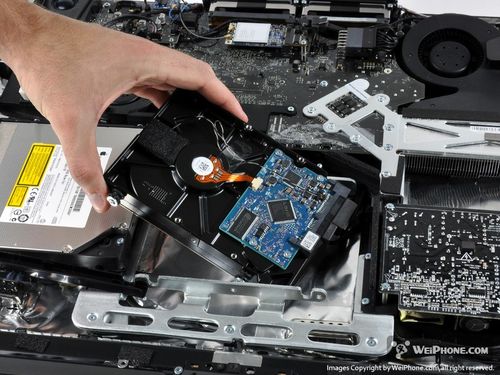

12、取出320GB SATA 硬盘

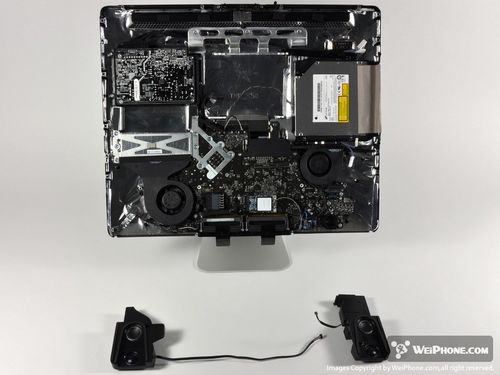

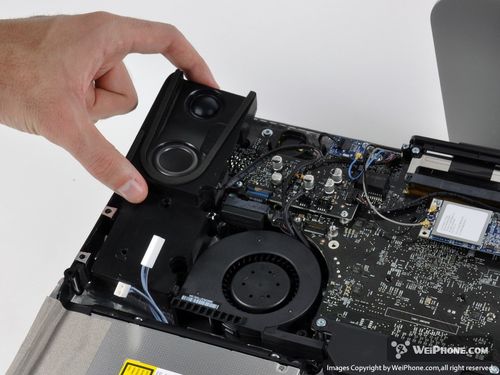

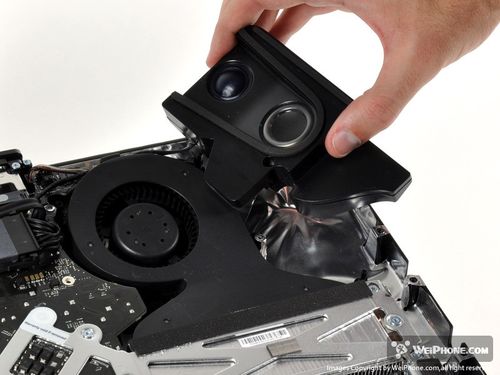

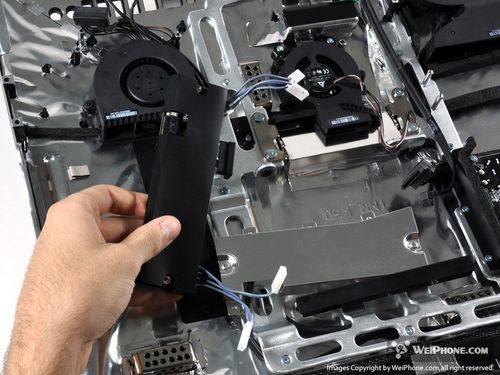

13、拆下左右两个喇叭，图片右边中间的是蓝牙芯罩言各片。

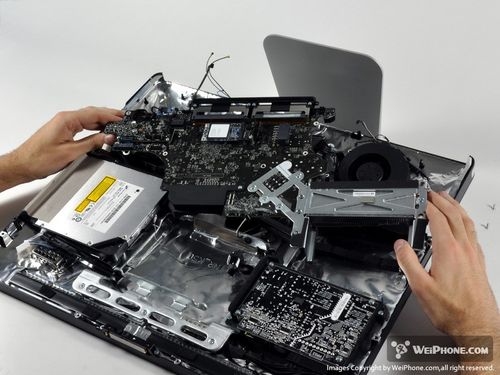

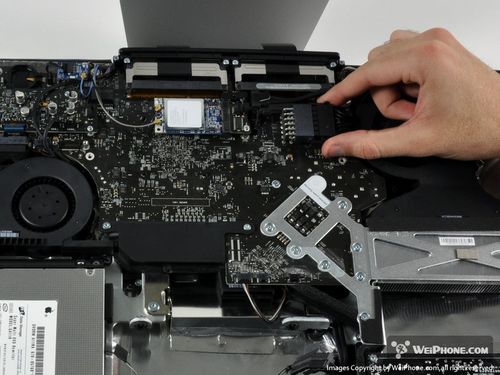

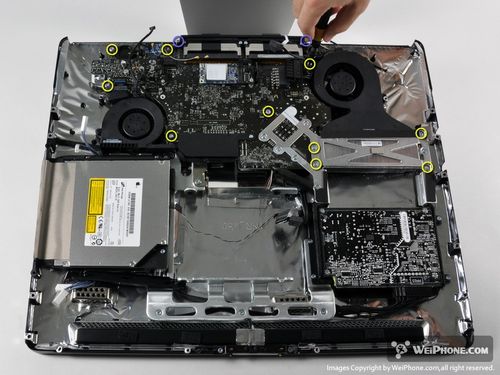

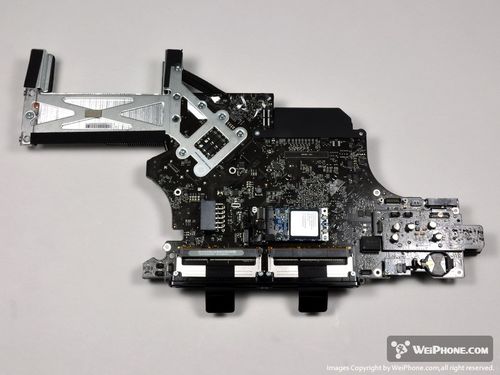

14、取出主板中~~~有10颗螺丝和13个卡口需要解决掉。
主板成功拆出！

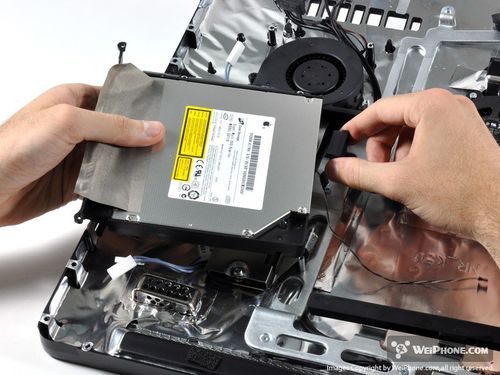

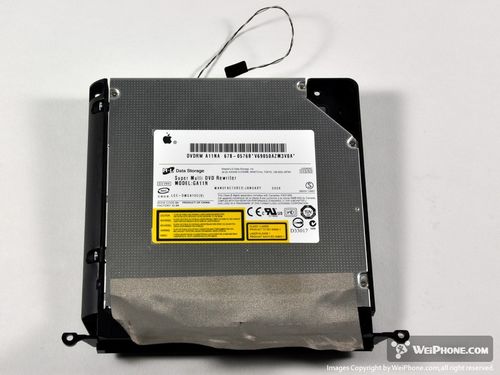

15、一体式iMac真的算是一个混血儿：笔记本的内存和光驱，台式机的硬盘。
图中的是12.7mm SATA 8x double-layer SuperDrive光驱。

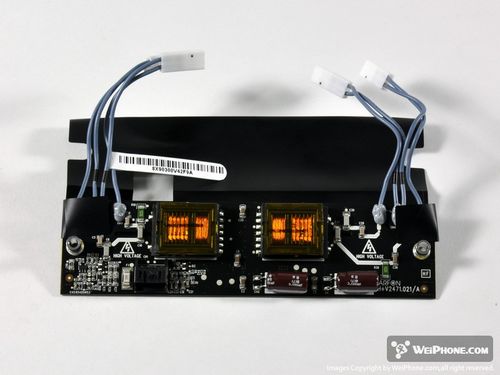

16、LCD面板CCFL背光灯的原件。

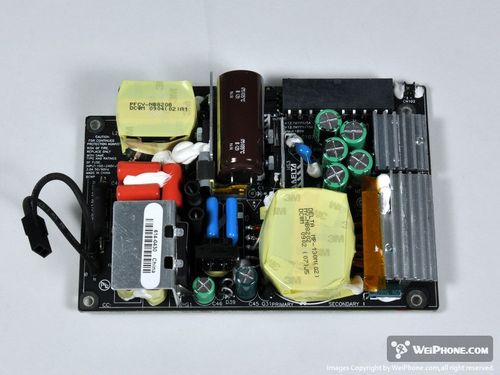

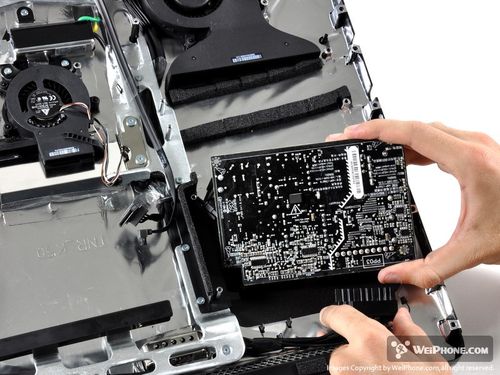

17、电源部分。
有兴趣自己在家拆机的朋友一定要小心了！！即使是断电了，电容仍然可能是充满电的！
电源背部还是蛮花花绿绿的~~~

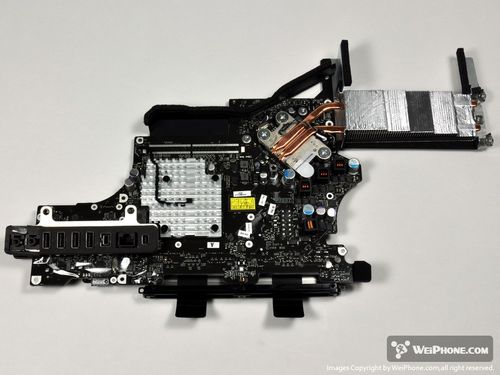

18、主板特写。
想看的哄杰更清楚的请猛击这里 top 和 bottom

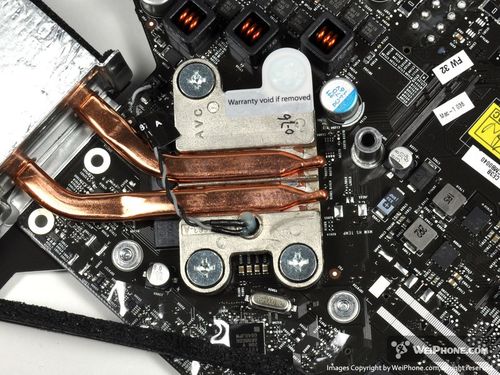

19、2.66 GHz Core 2 Duo处理器上面的导热管。
上面黑灰交错的电线连接着芯片温度感应器，整个iMac至少有6个温感器。
还是被上面的保修封条给恐吓住了- -，就此打住吧！

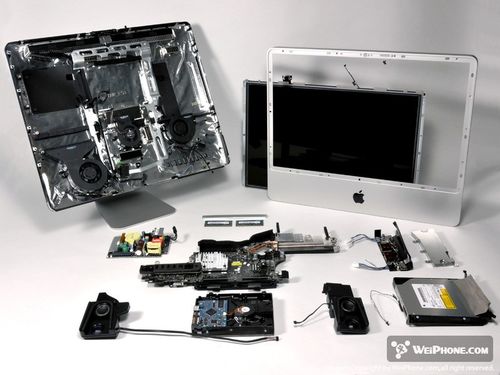

20、拆解后的全家
