如何在CAD里面画电路图

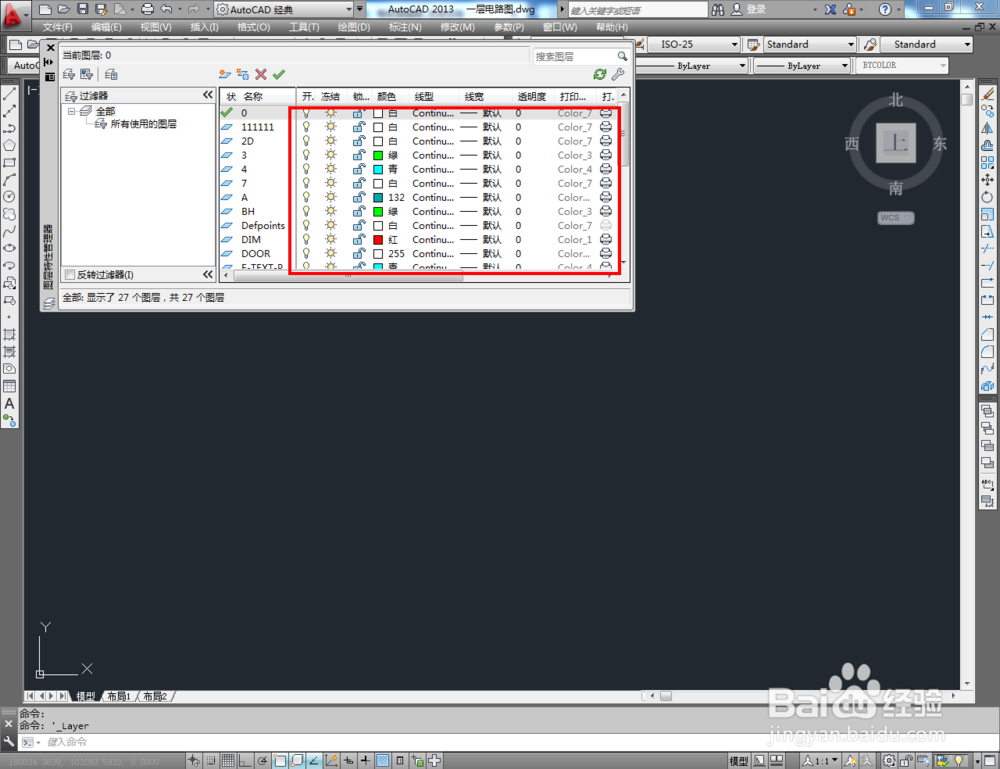

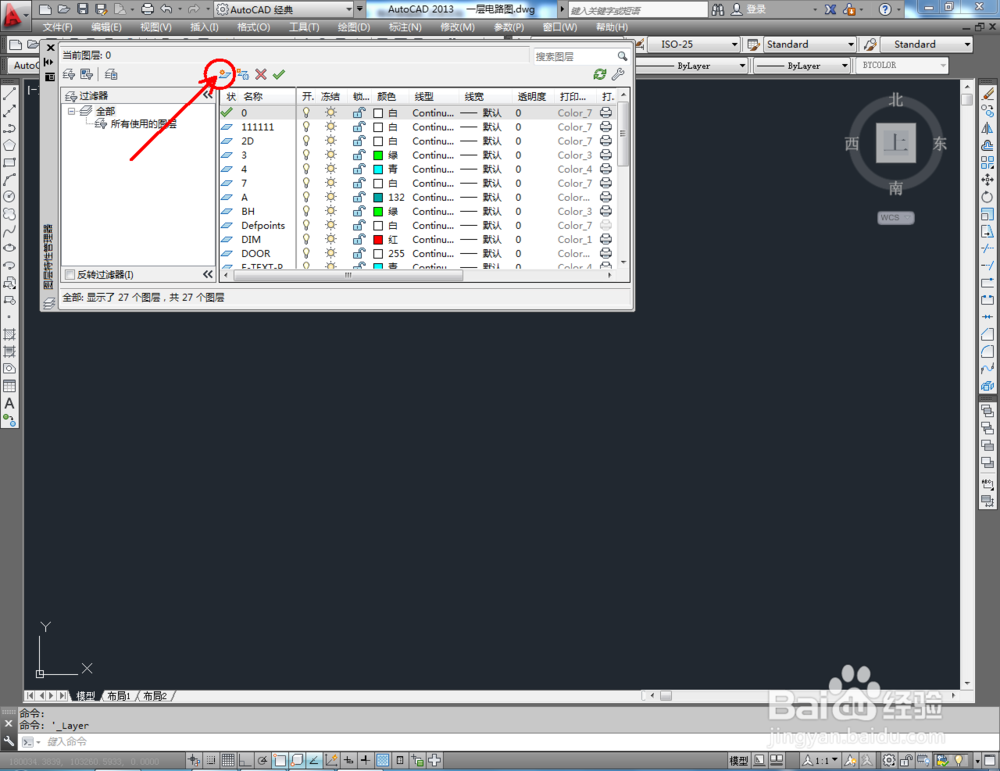

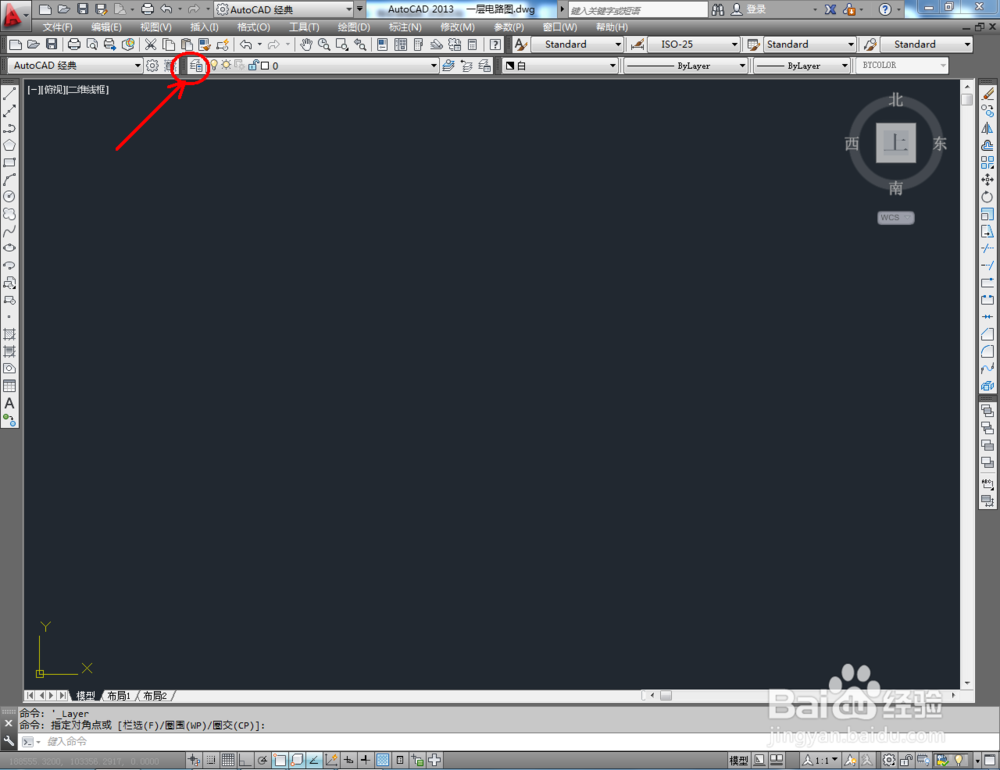

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，设置好电路线路、开关插座等电路图标的图层特性；

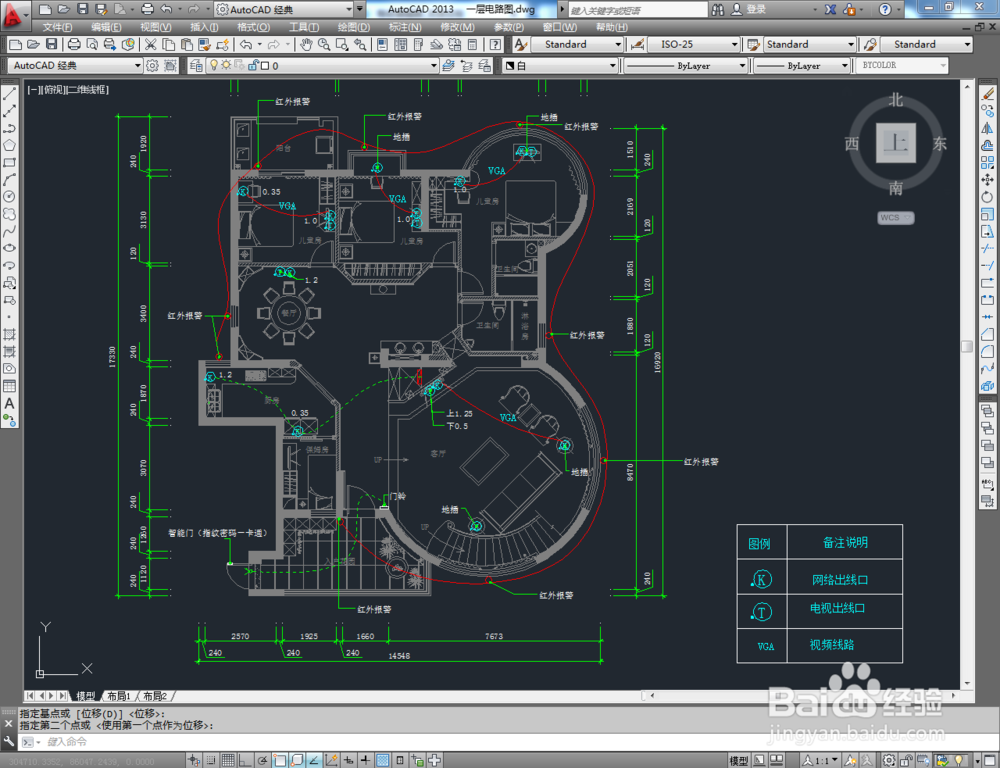

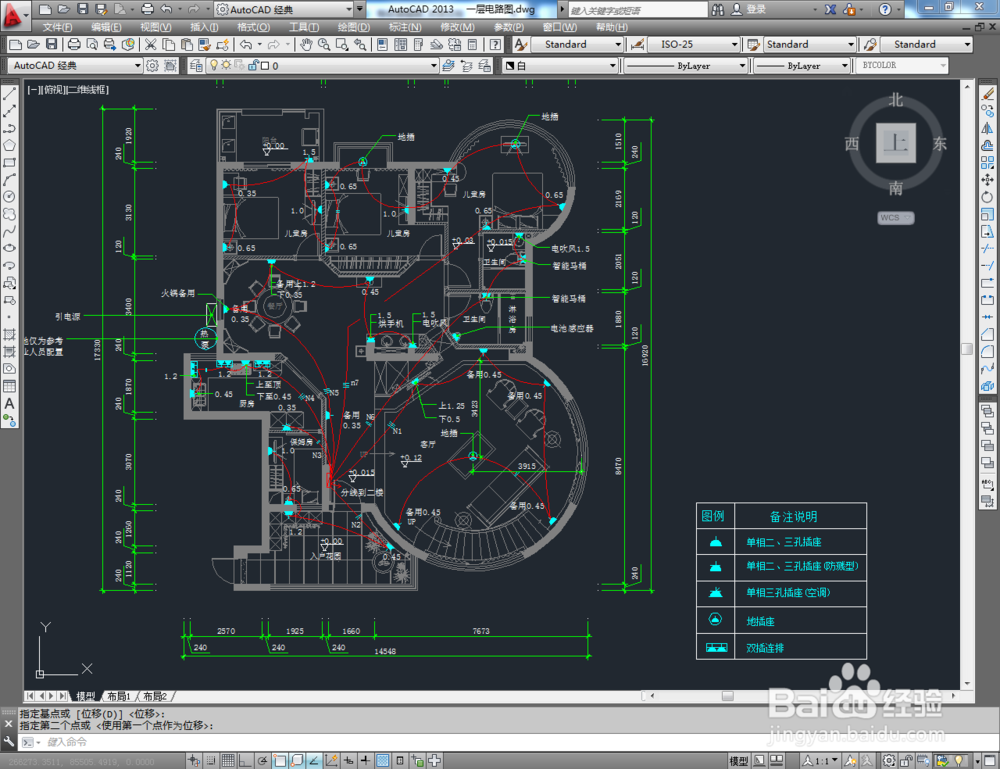

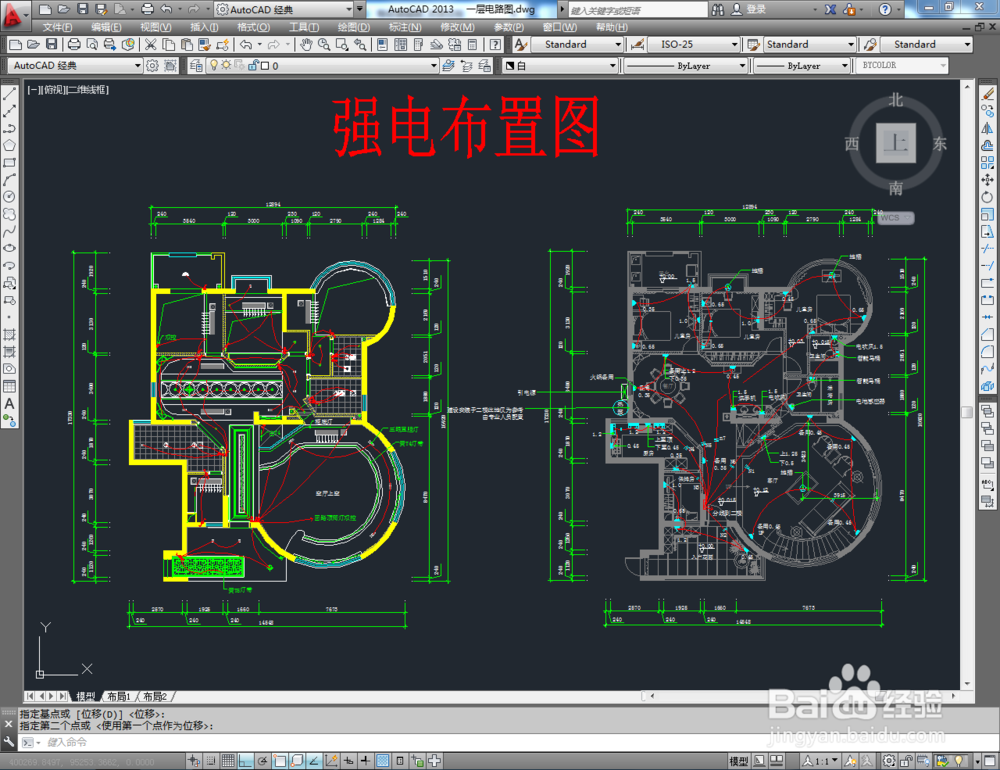

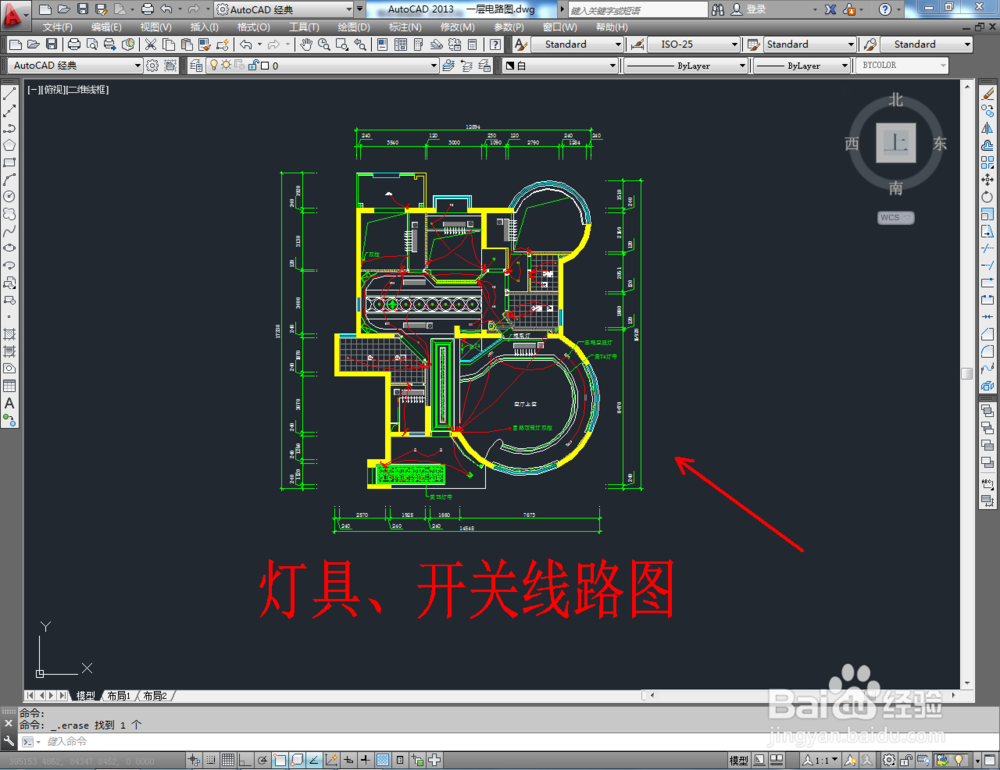

2、打开一张我们已经画好的平面图纸，选择对应的图层，分别绘制出强电线路图（包括：灯具、开关线路图和插座线路图）和弱电线路图；

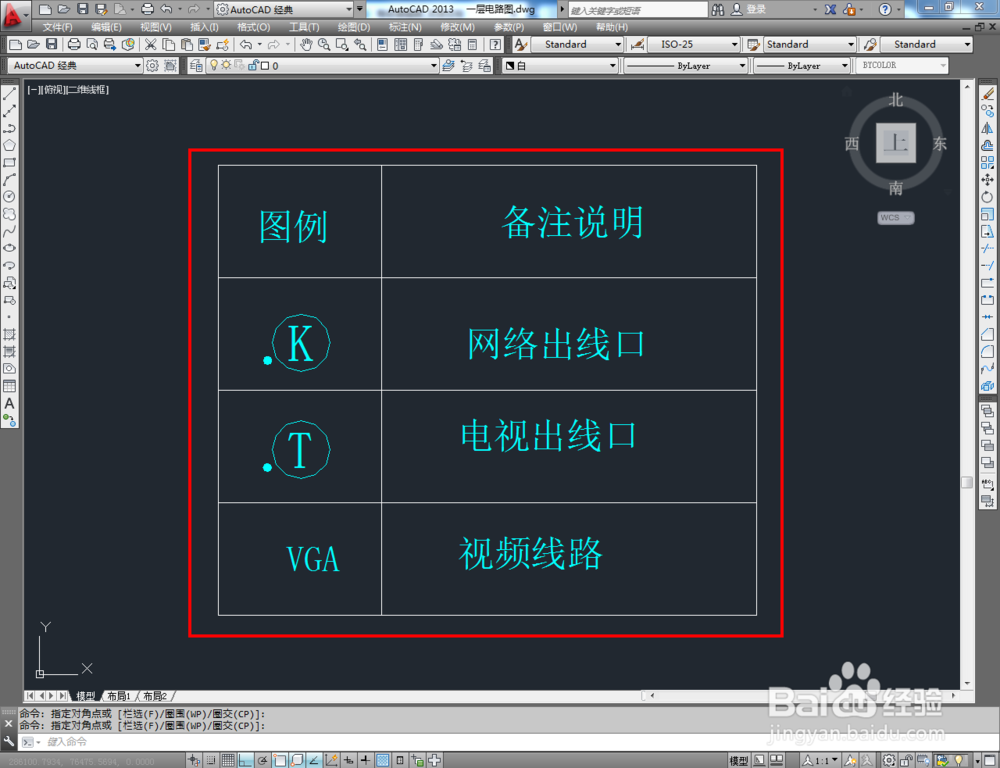

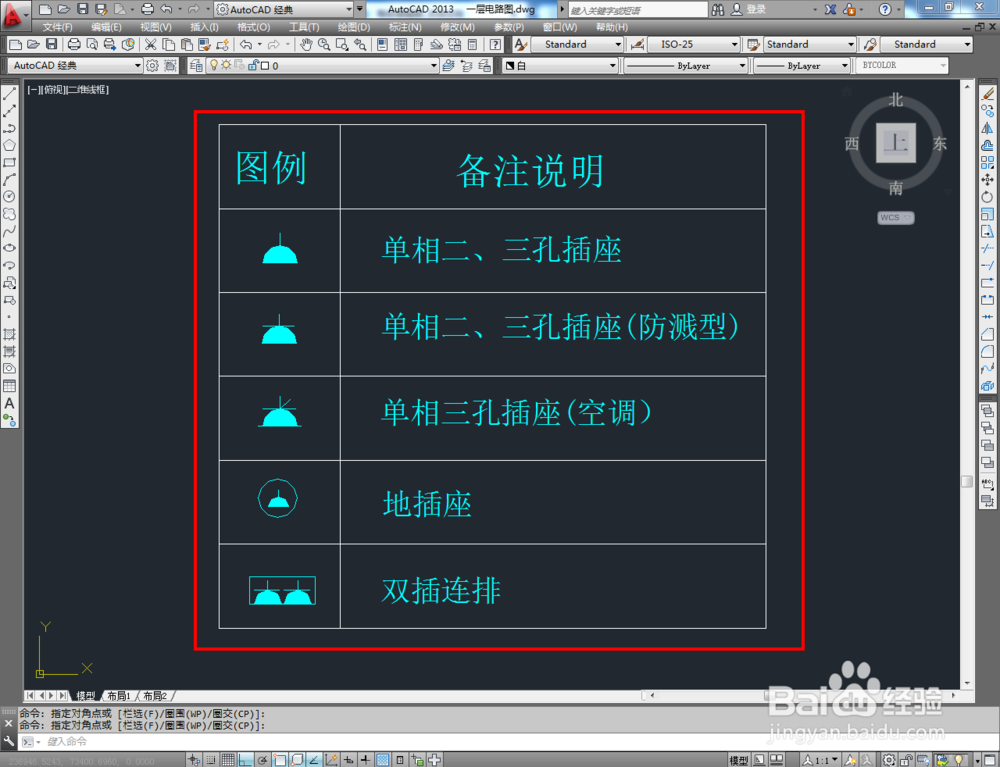

3、完成线路图的制作后，不要忘了制作图例表，对图中所有电路图标进行标示说明，以达到图纸的完整性；

4、最后，调整好线路图以及图例表之间的位置关系即可。
